第二节凸透镜成像的规律知识点题库

投影仪是教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成45°角的平面镜，右边竖直放一屏幕，物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像。一教师在使用投影仪时，发现在屏幕上画面太小，正确的调节方法是〔〕

A . 减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离 B . 减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离 C . 增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离 D . 增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离

下列几个现象中，要用光的反射来解释的是( )

A . 能看到本身并不发光的物体 B . 在太阳光下，物体的后面有影子 C . 水中的鱼，看起来变浅了 D . 用放大镜能看清书上的小字

李艳同学在做“探究凸透镜成像原理”实验时，当蜡烛距凸透镜30cm时，在距透镜15cm的光屛上找到清晰的倒立、缩小的像．当蜡烛距透镜15cm时，移动光屛，则光屛上（　　）

A . 一定是倒立、缩小的像 B . 一定是倒立、放大的像 C . 可能是正立、放大的像 D . 不一定是实像

小红用一个焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，他将蜡烛和凸透镜固定在光具座上如图所示的位置，只移动光屏，在光屏上成一个清晰的像，利用这一成像规律可以制成（选填“放大镜”“照相机”或“投影仪”）．实验后，好奇的小红取下自己所带的眼镜放在蜡烛与凸透镜之间靠近透镜的位置，原来光屏上清晰的像变模糊了，他将光屏向靠近透镜方向移动一段距离后，原来模糊的像又变清晰了，则小红所戴眼镜的镜片是透镜．

小明同学在探究凸透镜成像规律时，用焦距分别为f₁、f₂的甲、乙两个凸透镜进行实验．先将点燃的蜡烛、透镜甲和光屏放置在光具座上，调整后的位置如图所示，此时在光屏上得到烛焰清晰的像（图中未标出）：再用透镜乙替换透镜甲，且保持蜡烛和透镜的位置不变，将光屏向左移动再次得到烛焰清晰的像．下列判断正确的是（）

A . 图中光屏上的像是放大的 B . 图中光屏上的像是缩小的 C . f₁＜f₂ D . f₁＞f₂

某凸透镜焦距为15厘米当物体沿主光轴从距透镜25厘米处向50厘米处移动时，则（）

A . 像变大，像距变大 B . 像变小，像距变小 C . 像先变小后变大，像距变大 D . 像先变小后变大，像距变小

下列说法错误的是（）

A . 镜面反射遵守光的反射定律，漫反射不遵守光的反射定律 B . 平面镜所成的像的大小与物体的大小相等 C . 凹透镜对光有发散作用 D . 当物距大于2倍焦距时，物体可以通过凸透镜形成倒立、缩小的实像

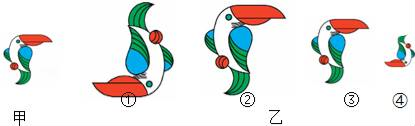

小华将凸透镜紧靠书上的一幅鹦鹉图片（如图甲），然后逐渐远离的过程中，通过凸透镜观察到四个不同的像（如图乙），则四个像出现的先后顺序是（）

A . ③②④① B . ②③①④ C . ③②①④ D . ①②③④

将点燃的蜡烛放在凸透镜前1.5倍焦距的地方，当它向同侧的离凸透镜3倍焦距的地方移动时，它所成的像（）

A . 与凸透镜间的距离变大 B . 先变小后变大 C . 变大 D . 与蜡烛间的距离先变小后变大

下列有关光学知识说法错误的是（）

A . 凸透镜成像中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分 B . 在岸上看到水中的白云是光的反射现象 C . 小孔成像中像的大小与小孔到光屏的距离有关 D . 烛焰在凸透镜的主光轴上，以速度v从1.2f处匀速运动到1.9f处（f为焦距），这段时间内像移动的速度为v′，则v′＞v

在做“探究凸透镜成像的规律”实验中，平行于主光轴的光线经凸透镜后会聚在光屏上一点，如图甲所示。

（1）当把蜡烛放在乙图位置时，移动光屏，当光屏在（选填A.50﹣60cm之间、B、60﹣70cm之间C.70﹣80cm之间）在光屏上能成、缩小的实像。
（2）凸透镜的位置固定不动，随着燃烧露出的烛芯变长，火焰变长，逐渐向上伸展，小明发现光屏上火焰尖的像向（选填“上”、“下”、“左”、“右”）伸展，小明将一不透明的金属罩将焰心尖端部分罩住，光屏上的像（选填A．变暗、B．变小、C．残缺火焰尖端部分），当蜡烛向右（靠近透镜）移动一段距离后，要在光屏上再次成清晰的像，需将光屏向（选填“左”或“右”）移动。
（3）在上一步光屏上成清晰的像后，取一副老花镜放在凸透镜和蜡烛之间，要使光屏上还能成清晰的像，保持凸透镜和光屏的位置不动，可将蜡烛适当向（选填“左”或“右”）移动。
（4）如果将蜡烛换成发光二极管组成的“R”（眼睛在发光二极管左侧观察到的“R”），眼睛在发光二极管和光屏中间位置，面向光屏观察，光屏上成的像应是图丙中的（填数字序号）。

照相机是利用凸透镜能成像的原理工作的，它的镜头相当于一个。

凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a、b、c、d四点并分别调整光屏的位置，如图所示，探究后他总结出下列说法．其中正确的是（）

A . 照相机是利用蜡烛放在a点的成像特点制成的 B . 放大镜是利用蜡烛放在b点的成像特点制成的 C . 幻灯机是利用蜡烛放在d点的成像特点制成的 D . 蜡烛放在b点成的像比它放在c点成的像大

如图所示是某凸透镜成实像时，像距v和物距u的关系图像. 分析图像中有关数据可知（）

A . 该凸透镜的焦距为10cm B . 当物距u=30cm时，像距v=15cm C . 物距增大时，像距也增大 D . 当物距u=15cm时，成的是缩小的像

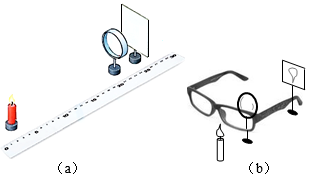

小明利用如图（a）所示的器材做“探究凸透镜成像规律”的实验。

（1）实验前，应先将烛焰、凸透镜和光屏的中心调节到同一水平高度。小明按要求调好后，将蜡烛放在2倍焦距以外，为了能找到凸透镜成像时像的位置，需要对光屏进行的操作是：，直到光屏上呈现清晰的像；
（2）由于实验时间较长，烛焰的像即将超出光屏的上边缘，这时可以向上移动（选填“蜡烛”“凸透镜”或“光屏”），再次使像呈现在光屏中央；
（3）小明摘下眼镜放到凸透镜前，光屏上呈现清晰的像，如图（b）所示。拿走眼镜，需将光屏向凸透镜方向移动，才能在光屏上再次呈现清晰的像，说明小明戴的眼镜对光有（选填“会聚”或“发散”）作用。此实验中，光屏相当于人眼睛构造中的。

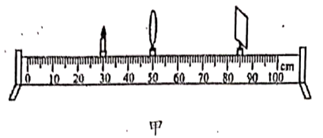

如图“探究凸透镜成像规律”的实验中：

图片_x0020_100031 图片_x0020_100032

（1）实验前，调整实验器材，使烛焰中心、光屏中心和凸透镜的光心在。
（2）在图甲所示位置时，烛焰恰好在光屏上成清晰的、倒立的、（选填“放大”“等大”或“缩小）的实像，这个像的成像原理与（选填“放大镜”“投影仪”或“照相机”）相同。此时不小心在凸透镜上溅了一个小泥点，则光屏上（选填“有”或“没有"）小泥点的像。当蜡烛燃烧一段时间后会变短，烛焰的像会往（选填“上”或“下”）偏离光屏中心。
（3）若保持图甲中蜡烛和光屏的位置不动，移动凸透镜到cm刻度线处，光屏上能再次成清晰的像，像的大小较之原来（选填“变大”“变小”或“不变”）。
（4）若按如图乙所示的方式，将透镜切开，只保留白色部分，再将白色部分往中间凑紧，重新组成一个“透镜”进行实验，则在光屏上可以呈现个像（光屏足够大）。

在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，光屏上出现了清晰的像，则这个像是（）

A . 倒立缩小的实像 B . 倒立放大的实像 C . 倒立等大的实像 D . 正立放大的虚像

同学们在实验室做“探究凸透镜成像规律”的实验。

（1）物体离照相机的镜头比较远，成缩小的实像：物体离投影仪的镜头比较近，成放大的实像；物体离放大镜比较近，成放大正立的虚像。据此小明提出的问题是，像的虚实、大小、正倒跟有什么关系？
（2）如图甲，老师让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝cm；
（3）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在上，为实验探究做好准备；
（4）小明所用实验装置如图乙所示，若将凸透镜放在光具座刻度50cm处位置不变，把蜡烛放在刻度10cm处，利用此时凸透镜成像的特点制成的光学仪器是（填“照相机”“投影仪”或“放大镜”）：保持光屏和凸透镜的位置不变，将蜡烛向右移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的（选填“凸透镜”或者“凹透镜”），这与（选填“近视眼”或者“远视眼”）的矫正相似；
（5）如图丙所示是小明通过实验得到的凸透镜成实像时的像距v和物距u关系的图象，由图象可知成实像时物距减小，像距（选填“增大”或者“减小”）。

如图，小明同学用一个焦距未知的凸透镜、蜡烛、光屏、光具座探究凸透镜成像规律：

（1）实验前，小明利用图1测出了凸透镜的焦距是10.0 cm，在安装调节时发现所成像在光屏的位置如图2，则他应首先向（选填“上”或“下”）调整光屏，使烛焰、凸透镜、光屏三者中心大致在。
（2）把物体放在离凸透镜8.0cm处时（图中未画出），则在光屏上（选填能或不能）成像。在（选填“光屏”或者“蜡烛”）一侧透过透镜可以看到一个正立的虚像。
（3）如图3所示，当蜡烛移至35cm刻度线处时，移动光屏（图3中光屏未画出），使光屏上成倒立、（选填“放大”、“缩小”或“等大”）的实像。
（4）小明将蜡烛在图3中向左移动一段距离，为了能再一次在光屏上得到一个清晰的像，应将光屏向（选填“左”或“右”）移动，此时光屏上的像的大小将（选填“变大”、“变小”或“不变”）。

小明在实验室探究凸透镜成像的规律。

（1）如图甲所示，他让一束平行于主光轴的光射向凸透镜，在图中的光屏上得到了一个最小最亮的光斑，则该凸透镜的焦距是cm；
（2）他把蜡烛、凸透镜、光屏依次固定到光具座上，并调节烛焰、凸透镜和光屏的中心大致在同一上。当蜡烛和凸透镜位于如图乙所示位置时，移动光屏到适当位置，会在光屏上得到清晰的立的、的实像，这与生活中的原理相同；
（3）保持凸透镜的位置不动，他又将蜡烛向左移动了一些，光屏上的像变得模糊，为了让光屏上再次得到清晰的像，应将光屏适当向移动。
