第四章光的折射透镜知识点题库

检查视力的时候，视力表上的字母

落在被检查者视网膜上的图像是（）

A .

B .

C .

D .

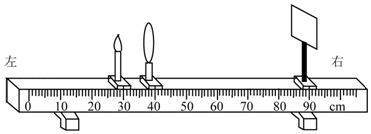

小华用光具座研究凸透镜成像规律，按如图调整完毕，在光屏上得到蜡烛烛焰清晰的像．

（1）保持蜡烛、凸透镜、光屏位置不变，小华用不透光的纸板遮住凸透镜上半部分，则在光屏上观察到的像是（填选项前的字母）

A . 烛焰的上半部分，亮度变暗 B . 烛焰的下半部分，亮度变暗 C . 完整的烛焰，亮度变暗 D . 完整的烛焰，亮度不变
（2）保持凸透镜位置不变，将蜡烛与光屏位置对调，光屏上也能得到烛焰清晰的像，（选填“照相机”、“投影仪”、“放大镜”）就是根据这种成像原理设计的．

潜入水中工作的潜水员看见岸上树梢位置变高了．如图所示的四幅光路图中，哪一幅图能正确说明产生这一现象的原因（）

A .

B .

C .

D .

如图所示的实验装置，可以用来研究光从水中斜射到与空气的分界面时所发生的光现象．

（1）使入射角i在一定范围内由小变大，会发现折射角γ （填写变化规律），且折射角总是大于相应的入射角；
（2）当入射角i增大到某一值时，折射角γ会达到最大值，该最大值是；
（3）若继续增大入射角i ，将会发现不再有光线，而只存在光线．

在“探究平面镜成像的特点”实验中，用替代平面镜，是为了便于确认的位置。在“验证凸透镜成像规律”的实验中，当蜡烛位于如图所示位置时，恰能在光屏上得到等大的像，则该凸透镜焦距为厘米。保持凸透镜位置不变，为了得到放大的像，可将发光物置于光具座上的点（选填字母）。

小明发现：水滴可使平行光发生如图(1)(2)所示的变化，且水滴变凸，其焦距（变小／不变／变大）．把写有“爱物理”字样的纸条先后放在左右两水滴下方的桌面上，小明从水滴上方看到的像如图(3)、(4)所示，这种放大功能类似于（放大镜／投影仪），且水滴变凸，其放大功能（变小／不变／变大）．

列文虎克当年也有类似发现，他制作玻璃球以观察青蛙卵．用高温火焰加热玻璃棒的一端使其熔化，熔化过程中温度变化如图(5)所示，由此可知玻璃是（晶体／非晶体）；用镊子将液态玻璃球取下并使其自然冷却（填物态变化名称）成固态玻璃球；透过玻璃球观察直径为1.0mm的青蛙卵，成的像与刻度尺比对情况如图(7)所示，该青蛙卵像的直径为 cm，此时该玻璃球的放大倍数为倍．

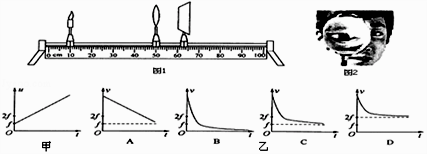

小明在做“探究凸透镜成像规律”的实验时，固定凸透镜的位置不动，实验操作规范。当他将蜡烛、凸透镜和光屏调节到如图所示的位置时，烛焰恰好在光屏上成清晰的像。

（1）此时所成的清晰地像的成像原理与填（“放大镜”、“投影仪”或“照相机”）相同。若将蜡烛向右移动少许，则应将光屏向（选填“左”或“右”）移动才能再次在光屏上成清晰的像。
（2）若保持凸透镜、光屏的位置不变，在凸透镜左侧附近放置一个凸透镜（图中未画出），这时需要将光屏向（选填“左”或“右”）移动才能在光屏上成清晰的像。
（3）烛焰成虚像时，人眼应该从（填“烛焰”或“光屏”）一侧向透镜方向观察。
（4）小明测出透镜焦距为10cm，在实验时，小红用该凸透镜观察小明的眼睛，看到小明的眼睛如图所示，则物距应该满足的条件是_____。

A . 小于10cm B . 大于10cm且小于20cm C . 等于20cm D . 大于20cm
（5）小明在接下来的实验中将蜡烛从略大于一倍焦距处逐渐远离凸透镜，物距u随时间t的变化图象如图甲所示，则像距v与t的大致变化关系为乙图中的。
（6）若蜡烛燃烧了一段时间后变短了，但仍要使蜡烛的像成在光屏的中央，应把凸透镜向（选填“上”或“下”）调节。

如图所示，当光从水中斜射入空气中时，在分界面同时发生反射和折射，反射角入射角，折射角入射角（以上两空选填“大于”、“等于”或“小于”），当入射角增大到一定程度时，折射角会先到达90°，入射角继续增大时，便没有了（选填“反射光线”或“折射光线”），光纤通信就是利用了此原理来减少光在传播过程中的能量损失。

如图所示的四幅图中，表示近视眼成像情况的是，矫正方法的是。（填序号）

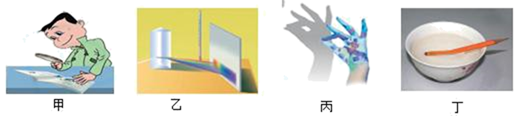

针对如图所示的四种现象，以下说法错误的是（）

A . 甲图用凸透镜观察物体，是因为光从物体经凸透镜时发生了光的折射 B . 太阳光经三棱镜后在光屏上的彩色光带是由光的反射形成的 C . 丙图中手影的形成是光的直线传播形成的 D . 丁图放在水中的铅笔发生“弯折”，是折射现象

如图所示为小明做“探究凸透镜成像规律”的实验装置图。透镜的焦距为15 cm，要使蜡烛在光屏上成清晰的像，在蜡烛、凸透镜和光屏三者中，只移动其中的一个，其余两个不动，下列措施中可行的是（）

A . 光屏向左移动 B . 光屏向右移动 C . 蜡烛向左移动 D . 蜡烛向右移动

阅读短文，回答问题：

无人机

无人机以高分辨率高速摄像机，轻型光学相机超声波传感.器激光扫描仪.红外夜视仪等设备获取信息，广泛应用在航拍、交通等领域如图为某型号无人机，整机质量2kg，摄像机拍摄速度1000帧/秒（即每秒拍摄画面的数为1000帧）为了减轻质量，该无人机部分零件采用碳纤维材料制成．

图片_x0020_100033

（1）超声波传感器可探测无人机在飞行时遇到的障碍物，这是利用了超声波的特点．若悬停在空中的无人机向固定在地面上的障碍物垂直发射超声波，经过0.1s收到回波，则其发射超声波时与障碍物间的距离约为m(已知超声波在空气中的传播速度为340m/s)．
（2）摄像机拍照镜头可看作凸透镜，当摄像机向被拍摄的物体靠近时，物体所成实像的像距将变(选填 “大”或“小”)，从摄像机中看到的像变模糊，为了仍能拍摄出清晰的像，可在摄像机镜头前加一个(选填 “凸”或“凹”)透镜，使近距被拍摄的物体清晰成像．
（3）在轿车限速120km/h 的某高速公路上，交警利用该无人机进行道路通行情况实时监测，无人机在某轿车通行11. 55m的过程中拍摄330帧，则该监测的轿车速度是m/s，该轿车(选填“超速”或“不超速”)．

根据光的传播路径，在图中的虚线框内，填入符合要求的透镜。

图片_x0020_932008484

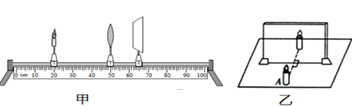

在探究“凸透镜成像规律”和“平面镜成像特点”的实验中，实验装置分别如图甲和图乙所示

（1）通过查阅资料发现，凸透镜成像规律符合公式 $\text{[math]}$ （u为物距，v为像矩，f为焦距）因此，凸透镜的焦距也可以用该公式计算得出，甲图可以成最清晰的像，请你根据公式计算甲图出中的凸透镜焦距f =cm。
（2）对于焦距相同的凸透镜，一个物距应该对应唯一的像距，但从各小组汇报数据中发现，物距均为18.0cm时，有三个小组所测像距分别为22.0cm、23.0cm、24.0cm。若他们所得的数据差别不是因为长度测量误差导致的，你认为出现这种情况的操作原因是
（3）在用同样的器材进行实验时，调整好蜡烛、凸透镜、光屏在光具座上同一高度后，发现光屏上出现的像只有中间清晰，两侧却较模糊，只对凸透镜进行了调整，就在光屏上得到了完整清晰的像，调整的方法是______

A . 左右适当移动凸透镜 B . 上下适当移动凸透镜 C . 适当扭转凸透镜 D . 更换焦距合适的凸透镜
（4）请你对比并指出甲、乙两图中所成像的两个不同点：。

如图所示，一束光线斜射入容器中，在P处形成一光斑，在向容器里逐渐加满水的过程中，光斑将（）

A . 仍在原来位置 B . 先向左移动再向右移动 C . 向右移动 D . 向左移动

站在湖边，看到清澈的湖水中游动的鱼、飘动的“云朵”、群山倒影及湖面上嬉水的鸭子的倒影。是由于光的折射形成的是（）

A . 飘动的“云朵” B . 游动的鱼 C . 群山倒影 D . 鸭子的倒影

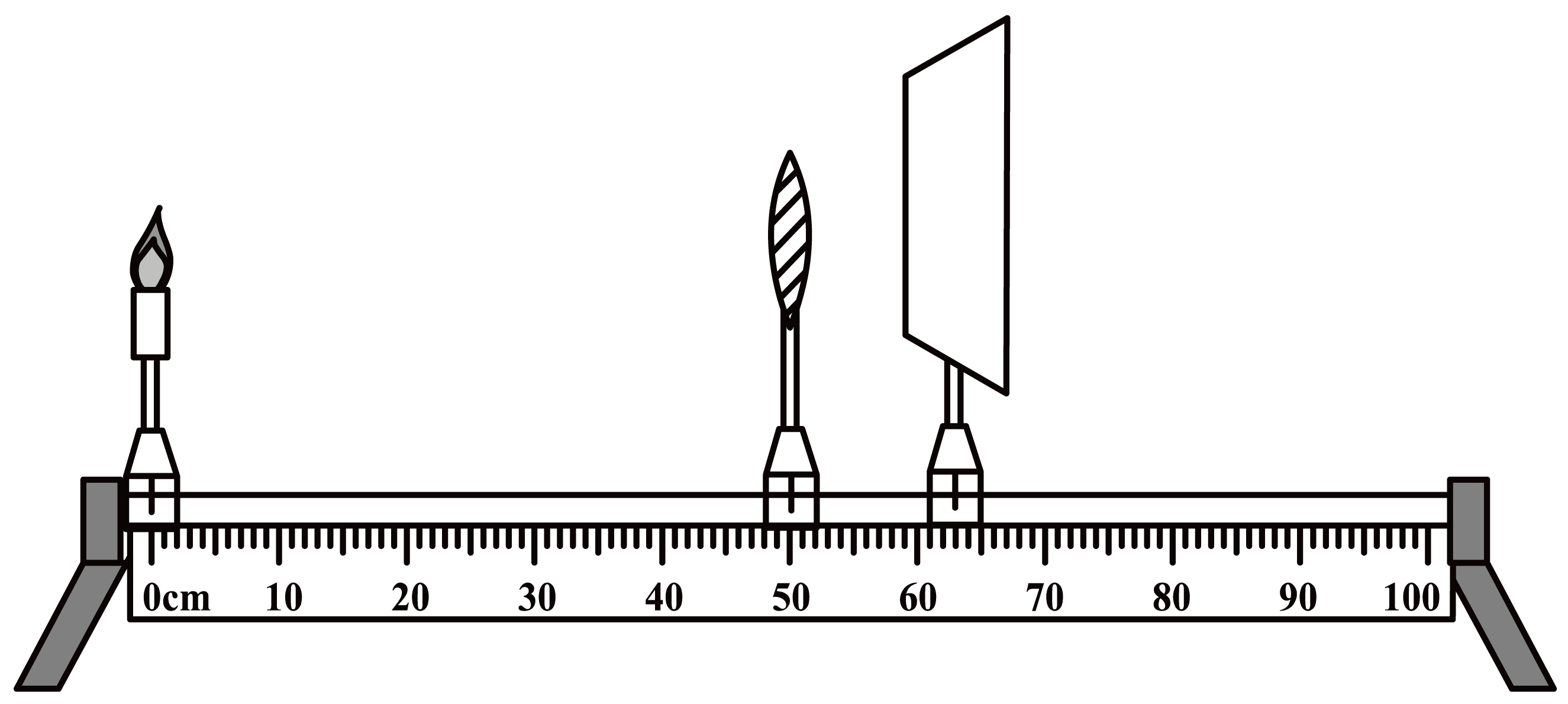

小伟用如图所示装置探究“凸透镜成像的规律”，所用凸透镜焦距为10cm。

（1）实验时，首先要使烛焰，凸透镜、光屏的中心在同一高度，目的是；
（2）蜡烛、光屏和凸透镜在光具座上的位置如图所示，光屏上成清晰的像（像未画出），该像为倒立、（选填“放大”或“缩小”）的实像，生活中的（选填“照相机”、“投影仪”或“放大镜”）利用了这个成像原理；
（3）接下来小伟将蜡烛向靠近凸透镜方向移动一段距离，为了能在光屏上再次看到烛焰清晰的像，他应将光屏透镜（选填“靠近”或“远离”）；
（4）当烛焰通过凸透镜在光屏上成一实像时，小伟用不透明的纸挡住透镜上半部分，则光屏上所成的是（选填“完整的”或“不完整的”）像。
