第四章 光的折射 透镜 知识点题库

（1） 在课外实践活动中，小明做了以下实验：

①天平调平后，测量物块质量时，天平右盘内砝码的质量和游码在标尺上的位置如图甲所示，则物块质量是g。

②往量筒中装50mL水，将该物块浸没在水中后，水面位置如图乙，则物块的密度为kg/m³。

③如图丙，小明把物块挂在弹簧测力计下端并浸没在水槽中，图丙中弹簧测力计示数为N，此时物块受到水的浮力为N。(g取10N/kg)

④如图丁所示，小明用激光射在水槽中的水面上，一束光线经水面折射进入水中(已画出)，请画出入射光线、反射光线的大致光路图。

（2） 在探究“影响滑动摩擦力大小因素”的实验中，实验装置如图所示，选取三个相同的木块分别放在不同的接触面上，其中甲、丙两图的接触面是相同的木板，乙图的接触面是棉布。

①实验中用弹簧测力计拉着木块在水平接触面上做运动。

②请画出甲图中木块在运动过程中所受滑动摩擦力的示意图。

③由两图可以探究滑动摩擦力大小与接触面的粗糙程度关系.

④若乙装置中，木块在运动过程中拉力突然变大，滑动摩擦力将（填“不

变”、“变大”或“变小”)

（3） 在“测量小灯泡的电功率”实验中，电源电压为6V，小灯泡L的额定电压为2.5V，电阻大约为10Ω左右，可供选用的滑动变阻器R₁和R₂的最大阻值分别为10Ω、50Ω，实验电路如图甲所示。

①该实验的原理是 (用公式表示)。

②应该选用的滑动变阻器是(选填“R₁”或“R₂”)

③电路正确连接后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来的操作应该是。

A.更换小灯泡              B.检查电路是否断路

C.向左移动滑动变阻器滑片  D.向右移动滑动变阻器滑片

④某同学实验时，所用的电压表量程是0~3V，但刻度模糊不清，无法直接读出实验数据，却能从0~15V挡的刻度线看出指针停在11.5V处，则加在电压表两端的实际电压为如果要使灯泡正常发光，应该向(选填“左”或“右”)移动滑动变阻器的滑片。

⑤如图乙是根据实验数据绘成的U-I图像，根据图像信息，计算出小灯泡的额定功率是W

⑥若将图甲的小灯泡更换成一个定值电阻，其它元件和电路图不变，且电路连接完好，还可以完成的实验是。

A.探究电流通过导体时产生的热量与导体电阻的关系

B.探究导体中的电流与导体两端电压的关系

C.探究导体中的电流与导体电阻的关系

（1） 一束光线从空气射入玻璃时，界面 MN 上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

（2） 如图所示，在C 点用力把桌腿 A 抬离地面时，桌腿 B 始终没有移动，请在 C 点画出最小作用力的示意图。

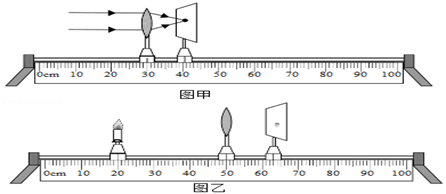

（1） 用图甲的装置测出凸透镜的焦距为cm。

（2） 实验时，首先要使烛焰、凸透镜、光屏三者的中心在上，目的是使像成在光屏中心。

（3） 图乙是某次实验时观察到的清晰地像的情景图，生活中的（选填“放大镜”、“投影仪”或“照相机”）是利用这一原理制成的。保持凸透镜不动，把蜡烛向左移动一段距离，要想在光屏上再次得到清晰地像，应该把光屏向（选填“左”或“右”）移动一段距离，像（选填“变大”、“变小”或“不变”）。实验时，小明把自己的近视眼镜放在凸透镜和蜡烛之间，发现光屏上原本清晰的像变得模糊不清，应向（填“靠近”或“远离”）透镜方向移动光屏，可再次得到清晰的像。

（4） 当光屏上出现蜡烛清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光屏时，将会在光屏上看到           （选序号）。

（1） 如图所示，将蜡烛、凸透镜、光屏依次放在光具座上。点燃蜡烛后，调节凸透镜和光屏的高度，使它们的中心与烛焰中心大致在同一高度。其目的是使像成在。

（2） 接着小明用不透光的纸板遮挡住凸透镜的上半边，然后前后移动光屏，他 （填“能”或“不能”）在光屏上看到完整的像．

（3） 在实验过程中，小明发现凸透镜成放大实像和缩小实像的分界点是；凸透镜成实像和虚像的分界点是

（4） 实验过程中，由于蜡烛燃烧变短，使烛焰的像成在了光屏中心的上方，要使像重新成在光屏的中心，如果只调凸透镜，应将凸透镜向调。调好后，烛焰中心在凸透镜(选填“主光轴的上方”、“主光轴的下方”或“主光轴上”)。
