第2节电功率知识点题库

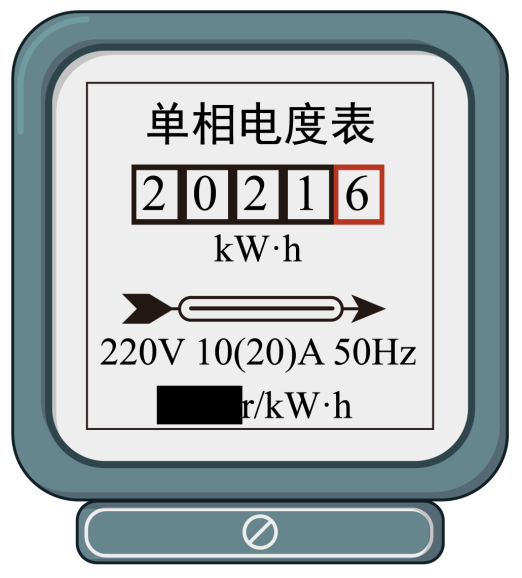

物业工作人员来小向家收电费，他观察到小向家电能表的情况如图所示，然后从记录本上查出上月电能表的示数是811.6kW•h，若按0.5元/kW•h计费，小向家本月应缴电费元．他家电路中最多允许接入“220V 40W”电灯盏；若在4min内该表转盘匀速转动20周，则小向家正在使用的电器总功率为 W．

L₁灯规格为“6V 3W”，L₂灯规格为“3V 3W”，忽略灯丝电阻变化，则下列说法正确的是（）

A . L₁与L₂灯丝电阻之比为2：1 B . 两灯串联，当电路中电流为0.5A时，L₂灯两端电压为3V C . 两灯并联，当一个灯正常发光时，通过另一个灯的电流为1A D . 两灯并联在3V电压下，L₁灯与L₂灯消耗的实际功率之比为1：4

如图是手机电池外壳上的说明，根据物理知识可判断“1.2V”中的“V”是物理量的单位.600mAh指的是．说明书的左侧是一个打“╳”的普通垃圾桶，它告诉我们．

下列数据是小明对教室中相关物理量的估测，其中最接近实际的是（）

A . 室温约48℃ B . 一张理综答题卡的质量约500g C . 门的高度约为4m D . 一盏日光灯的额定功率约40W

如图所示是电热饮水机电路原理图，电热饮水机有加热和保温两种工作状态，加热时功率440W，保温时功率40W，求

（1）饮水机保温时1min消耗的电能；
（2）饮水机加热时电路中的电流；
（3）饮水机正常工作1h消耗电能是0.4kW•h，加热、保温时间之比．

如图甲所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R₁、R₂的U﹣I关系图象如图乙所示．则下列判断正确的是（）

A . 图线甲是电阻R₁的“U﹣I”关系图象 B . 电源电压为12V C . 电阻R₁的最小电功率为2.7W D . 滑动变阻器R₂的最大阻值为30Ω

下列电器的功率接近1000W的是（）

A . 日光灯 B . 电风扇 C . 电子表 D . 家用空调

在图所示的电路中，电源电压保持不变，当开关S₁闭合S₂断开，甲、乙为电流表时，两表示数之比是I_甲︰I_乙＝2︰5.则R₁︰R₂＝；当开关S₁、S₂ ，闭合，甲、乙两表为电压表时，两表的示数之比U_甲︰U_乙＝，R₁ ， R₂的电功率之比为P₁︰P₂＝。

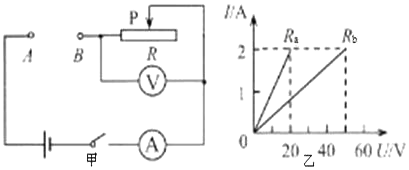

如图所示，电源电压恒定，滑动变阻器的规格为“30Ω 1A”，在AB间接入规格为“12V 12W”的灯泡，闭合开关，当变阻器的五分之一阻值连入电路时，灯泡正常发光。

（1）求灯泡正常工作时通过的电流和电阻。
（2）求电源电压。
（3） R₀是如图乙所示的R_a和R_b之间任意取值的电阻，当在AB间接入电阻R₀后，闭合开关，在保证电路安全的情况下，将滑片P从最右端向左滑动的过程中，电流表示数均出现过0.4A（电流表选择0﹣0.6A量程），求R₀的取值范围及整个电路的最大功率。

如图所示，电源电压为9V恒定不变，小灯泡L标有“6V 3W"字样，滑动变阻器R标有“20Ω 2A"字样，定值电阻R₂=10Ω.

（1）只闭合开关S₁ ，调节滑动变阻器的滑片P，使小灯泡恰好正常发光，求此时电流表的示数。
（2）把滑动变阻器的滑片P移至b端，只闭合开关S₂、S₁求10s内电流通过定值电阻R₂做的功。

如图所示的电路中，电源电压恒定不变，忽略温度对灯丝电阻的影响。当在ab间接入“3V1.5W”的灯泡L₁时，闭合开关，灯L₁恰能正常发光；断开开关，在ab间接入“6V6W”的灯泡L₂后，再闭合开关，下列说法正确的是（）

A . 电阻R的功率变小 B . 电阻R两端电压变大 C . 灯泡L₂可能被烧坏 D . 灯泡L₁、L₂亮度相同

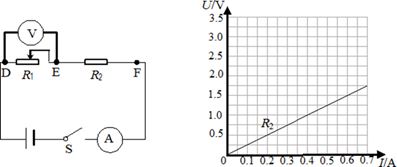

如图所示，闭合开关，改变R₁阻值，在表中记下几组电流表、电压表的读数。坐标图中已作出R₂的U-I图线：

电流/A	0.1	0.3	0.4	0.5
电压/V	2.5	1.5	1.0	0.5

（1）改变R₁阻值过程中，通过R₁与R₂的电流始终保持（选填“相等”、“不等”），原因：；
（2）根据表数据在坐标中描点并连线；
（3）当电流表的示数为0.1A时，R₂的电阻是多少？U_DF是多少？
（4）当电流表的示数为0.3A时，R₁与R₂总电功率是多少？

关于生活中的一些常识，下列数据符合事实的是（）

A . 家用空调的电功率约为100kW B . 一个苹果所受重力约为1.2N C . 物理课本中一张纸的厚度约为1m D . 人正常步行的速度为1.1km/h

如图是某型号电饭锅工作原理的简化电路图，电饭锅有两个档位，分别是高温烧煮档和保温档。S₁为档位自动控制开关，R₁和R₂为电热丝，当把电饭锅接入220V电路中工作时，保温档的功率为55W，高温烧煮档的功率为660W。求：

图片_x0020_100020

（1）当开关S、S₁都闭合时，电饭锅处于什么档位？
（2） $\text{[math]}$ 的阻值是多少？
（3）电饭锅高温煮饭0.5h，消耗的电能是多少？

如图所示，电源电压E恒定不变，A到B、C到D之间电路连接情况不详且AB与CD之间没有任何连接。现将定值电阻R连接在AD间，R消耗电功率为81W；又将R拆下后连接在BC间，R消耗电功率为49W。则R接在BC间时，AB、CD消耗的总功率为（）

图片_x0020_100014

A . 4W B . 14W C . 16W D . 32W

初三1班教室里有一款饮水机，其工作电路可简化为如图甲所示的电路。S是温度控制开关，根据饮水机内水杯中水温的变化自动切换加热和保温两种工作状态，R₁、R₂是加热管的电阻(不考虑阻值受温度变化影响)，它的部分技术参数如表所示、试回答下列问题：

额定电压	220V
加热功率	900W
保温功率	20W
水杯容量	0.6kg

（1） S闭合时，饮水机处于工作状态。R₂的阻值是Ω。
（2）水杯中装满20℃水时，饮水机正常工作，加热多长时间可将水烧开？[水的比热容为4.2×10³J/(kg·℃)，当时气压设定为1标准大气压，不考虑热损失]
（3）最近一次使用时，加热管R₁损坏了，物理兴趣小组的同学们利用电位器(相当于滑动变阻器，以下称为变阻器)设计了如图乙所示的电路来控制加热管R₂的发热功率，在老师的指导下进行模拟实验，将滑片从变阻器的一端滑到另一端的过程中，同学们通过实验测量，得出变阻器消耗的电功率P随电流I关系的图象如图丙所示，则：
①求R₂的发热功率范围。

②变阻器的最大功率多大？

③简述：这种设计方案有什么不妥之处(指出一种合理的不妥情况即可)。

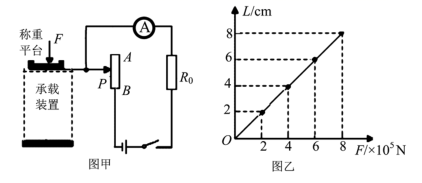

如图甲所示是公路上的超载检测装置的简化原理图。滑动变阻器R_AB的滑片P与称重平台固定在一起，和称重平台一同升降，用电流表的示数显示货车对称重平台的压力F。滑片P从A端下滑距离L与压力F的关系如图乙所示。当滑片P位于A端时为空载，当滑片P位于B端时为超载临界点，此时电流表的示数为2A，称重平台锁止不再下降。已知电源的电压为4V，R_AB阻值均匀，每厘米长的电阻为1Ω，总长为8cm。求：
