第2节电功率知识点题库

下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是（）

A . 测量小灯泡发光时的电功率 B . 测量小灯泡发光时的电阻 C . 研究小灯泡的亮度与其两端电压大小的关系 D . 验证欧姆定律

小明同学在“测量小灯泡电功率”的实验中，已知电源电压是6V，小灯泡的额定电压是3.8V，电阻约为8Ω．

（1）请你用笔画线代替导线帮他将图甲中的实物图连接完整．
（2）正确连接电路后，闭合开关前，滑动变阻器的滑片应该置于（选填“A”或“B”）端．
（3）小明同学调节滑动变阻器，进行了几次实验，得到部分U和I的数据如下表所示：
实验次数
1
2
3
4
5
U/V
1.00
2.00
3.00
3.80
4.20
I/A
0.20
0.40
0.47
0.51
灯泡亮度
不亮
不亮
偏暗
正常
很亮
（4）小明同学在对数据进行分析时发现：小灯泡灯丝电阻随电压的增大而（选填：“增大”或“减小”、“不变”）．在第1次实验中，小灯泡不亮的原因是．
（5）当小明同学继续调节滑动变阻器测量时，把灯丝烧断了（其余元件完好），则此时电压表示数约为V．
（6）小明同学在实验室借了甲：“10Ω 1.5A”、乙：“20Ω 1.2A”和丙：“30Ω 1A”三个滑动变阻器，你认为他完成上表实验所使用的滑动变阻器是：（选填：“甲”或“乙”、“丙”），理由是：．

如图所示电路中，电源电压保持不变，闭合开关S₁、S₂ ，两灯都发光，当把开关S₂断开时，灯泡L₁的亮度及电流表示数的变化情况是（）

A . L₁的亮度不变，电流表示数变小 B . L₁的亮度不变，电流表示数不变 C . L₁的亮度增大，电流表示数不变 D . L₁的亮度减小，电流表示数变小

如图所示的电路中，电源电压为18伏保持不变，电阻 $\text{[math]}$ 阻值为10欧。滑动变阻器 $\text{[math]}$ 上标有“50Ω 1A”字样，电压表接“0~15V”量程.

（1）闭合电键，将滑片P移到某一位置时，电流大小为0.5安。求电路中的总功率和电压表的示数；
（2）若用电阻 $\text{[math]}$ 来替换 $\text{[math]}$ ，不改变电表的量程，确保电路所有元件均安全使用的情况下。要求：在移动滑动变阻器滑片的过程中，电路中的最大电流恰好是最小电流的3倍，求满足要求的 $\text{[math]}$ 的阻值.

如图所示，是某电器内部的电路结构图，R₁、R₂为阻值相同的电热丝。不同的连接方式其发热功率不同，下列说法正确的是（　　）

A . 甲的发热功率为0W； B . 乙的发热功率是丙的发热功率的2倍； C . 丙的发热功率是乙的发热功率的2倍 D . 乙的发热功率是丁的发热功率的1/4.

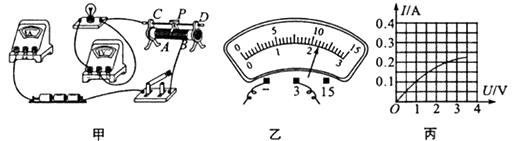

在测定“小灯泡电功率”的实验中，电源电压为4.5 V，小灯泡额定电压为2. 5 V，电阻约为10Ω.

（1）请你用笔画线代替导线，将图甲中的实物电路连接完整
（2）连接电路时，开关应该处于 (选填“断开”或“闭合”)状态.
（3）小叶同学闭合开关，移动滑片P到某一点时，电压表示数(如图乙所示)为 V，
若他想测量小灯泡的额定功率，应将图甲中滑片P向 (选填“A”或“B”)端移动，使电压表的示数为2. 5 V.
（4）小向同学移动滑片P ，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图像，根据图像信息，可计算出小灯泡的额定功率是 W.
（5）小毛同学在实验中连接好电路，闭合开关，移动变阻器滑片P ，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是.(写出一种即可)

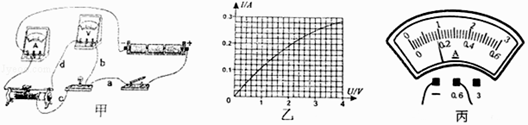

在测量额定电压为3.8V的小灯泡电功率实验中，小明同学连接了如图甲所示的电路（电源电压4.5V保持不变，电路元件完好，接线柱接线牢固）。

（1）在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表的示数将，电压表的示数将（两空均选填“变化”或“不变”）。
（2）检查电路发现一处错误，指出连接错误的导线是（填“a”、“b”、“c”或“d”）。
（3）排除故障后，继续实验，分别记下了多组对应的电压表和电流表的示数，并绘制了如图乙所示的I﹣U图象。某次实验时电流表示数如图丙所示，电流表的示数为A，此时小灯泡的电阻是Ω；当小灯泡正常发光时，它的额定功率是W。
（4）若实验过程中电压表的大量程损坏，在不添加任何器材的情况下，请你在答题卡中的方框内设计能测量小灯泡额定功率的实验电路图。

某品牌电热水壶的铭牌上标着如表格所示的数据，求：

电热水壶容量	1.5L
额定电压	220V
额定功率	1100W
频率	50HZ

（1）该电热水壶正常工作时的电流：
（2）该电热水壶正常工作时．烧开一壶水需要5min，消耗的电能是多少?

（双选）如图甲所示的电路中，电源电压为16V且恒定不变，R₀为定值电阻，R为滑动变阻器，闭合开关S后，在由滑片P从一端移动到另一端的过程中，电压表与电流表示数的变化关系如图乙所示，根据图像信息，下列判断正确的是（）

A . R₀的阻值与滑动变阻器的最大阻值之比是1：7 B . 滑动变阻器接入电路中的电阻为30Ω时，电压表的示数为5V C . 电路中的最大功率是6.4W D . R₀的最小功率是0.4W

小亮家里的一款迷你电饭锅，电路图如图所示，额定电压为220V，电饭锅有加热和保温两档，“加热”时额定功率为550W，发热电阻R₁和R₂阻值不随温度变化，电阻R₁在“保温”状态和“加热”状态时功率之比为1：400．求：

（1）正常“加热”状态，通过电饭锅的电流是多少？
（2）正常“加热”状态，通电10min产生的热量是多少？
（3） R₂的阻值是多少？

某白炽灯的灯丝被烧断了，轻轻摇动灯泡，使断了的灯丝重新搭接在一起。把这盏灯重新接入电路，发现：（1）灯泡发光时比之前更亮一些；（2）工作一段时间后，灯丝搭接处再次被烧断了。请利用所学的物理知识解释这两个现象。

如图所示，R₁的电阻为10Ω，当S₁、S₂都闭合时，电压表示数为4.5V，电源电压为V。接着只将S₂断开，电压表的示数为3V，此时R₂消耗的电功率为W。

如甲图所示的电路中，电源电压为 8 V 恒定不变，R₀为定值电阻，R 为滑动变阻器，闭合开关 S 后，在滑片P 滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图像信息可知，下列判断正确的是（）

A . R₀的阻值是 5 Ω B . 电路的最大总功率 12.8 W C . R₀ 的最小功率是 1.6 W D . 滑动变阻器的滑动范围是 0Ω⁓35 Ω

（1）有两只灯泡，L₁灯标有“12V 6W”、L₂灯标有“12V 12W”，通过L₁和L₂的电流随两端电压的变化关系如图所示，若将L₁、L₂并联接在12V电源两端，则L₁、L₂中的电流大小之比是，1min内电路消耗的总电能为J、若将L₁、L₂的串联接在某电路使L₁灯恰好正常发光，则此时L₂灯的电阻为Ω；
（2）某同学家的电能表如图所示，他家允许同时工作的用电器的总功率不能超过W。该同学观察到当他家里只有一台空调机连工作10min电能表转盘转过500转，则这台空调的电功率是kW。

LED等具有节能、环保等特点，如图是额定电压为220V、额定功率为4.4W的LED灯泡。该灯泡的额定电流是A。若它每天正常发光5h，一个月（30天）消耗的电能是 kW·h。

图片_x0020_100010

电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R₁和R₂都是电热丝（不考虑温度对电阻的影响）。

额定电压		220V
频率		50Hz
额定功率	加热	880W
	保温	44W

图片_x0020_100014

（1）电饭锅正常工作时，在加热状态下的总电流是多少？
（2）电阻R₂的阻值是多少？
（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V 10（20）A；3000r/kW·h”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？

如图所示的电路，电阻R₂=15Ω，闭合开关S后，电流表A₁示数为0.5A，A₂示数为0.3A，则电源电压恒为V，电阻R₁是Ω，整个电路消耗的功率是W。

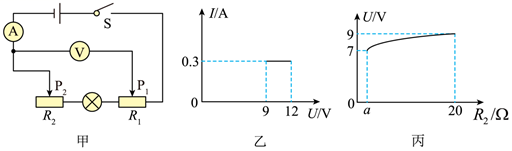

如图所示，甲中小灯泡的额定电压为6V。 $\text{[math]}$ 的滑片P₂移至最左端，闭合开关S，先将 $\text{[math]}$ 的滑片P₁由最右端移至最左端，这一过程中电流表与电压表示数的变化图象如图乙所示，然后保持滑片P₁位置不动，将滑片P₂向右移动，直至小灯泡正常发光，这一过程中电压表示数与 $\text{[math]}$ 连入阻值的关系图象如图丙所示。下列判断正确的是（）

A . 电源电压是12V B . $\text{[math]}$ 的阻值为30Ω C . 图丙中a点对应的阻值为2Ω D . 小灯泡的额定功率是3W

某节能灯泡包装盒上标有“220 V 11 W”的字样，当灯泡正常发光时，通过灯泡的电流为A，连续通电1min消耗的电能是J．

将标有“4V 2W"的灯泡接在6V的电源下，若使其正常工作，需要串联一个Ω的电阻，此电阻消耗的功率为。

实验次数	1	2	3	4	5
U/V	1.00	2.00	3.00	3.80	4.20
I/A	0.20	0.40	0.47		0.51
灯泡亮度	不亮	不亮	偏暗	正常	很亮
