第2节电功率知识点题库

小红家电能表的铭牌如图所示，她发现家中的灯泡比平常亮，猜测可能是电压超过了220V，为了证实她的猜测，她做了如下实验：关闭家中其它用电器，只开一盏“220V 100W”的白炽灯，观察到电能表的转盘在40min内转动121转．

（1）这盏灯的电阻多大？（不计温度对电阻的影响）
（2）这盏灯在40min内消耗的电能是多少焦耳？
（3）小红家中的实际电压是多少？

在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干．

（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线．
（2）在开关闭合前，应将滑动变阻器的滑片滑至最（选填“左”或“右”）端．
（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示．小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为 A．
物理量
实验次数
电阻R（Ω）
电流I
（A）
1
5
0.4
2
10
0.2
3
20
（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有（写出具体的电阻值，多写少写都不给分）
（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率．
①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是；
②排除故障，继续实验，根据实验数据画出I﹣U图象（如图丙）．由此可求出小灯泡正常发光时的功率为 W；
（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I₁ ．请完成实验步骤．
①只闭合开关S₁ ，移动滑动变阻器R₂的滑片，使电流表示数为I₁；
②只闭合开关S₂ ，保持滑动变阻器R₂的滑片位置不变，移动滑动变阻器R₁的滑片，使电流表示数为I₁；再，读出电流表的示数为I₂；
③则小灯泡的额定功率表达式为P_额=．

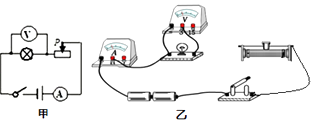

如图甲所示，是小刘同学“测量小灯泡的电功率”的电路图，图乙是实物连接图，其中电源电压是4.5V，小灯泡的额定电压为2.5V．

（1）在图乙中，用笔画线代替导线，将实验电路连接完整．要求：滑动变阻器向右移动，电阻变大．
（2）连接好电路后，应将滑动变阻器滑片置于最（左/右）端．
（3）闭合开关后，发现电流表无示数，电压表示数约为电源电压，则电路中出现的故障可能是灯泡（短路/断路）．
（4）排除故障后，调节滑动变阻器的滑片P到图示位置时，电压表的示数如图丙所示，其示数为V；若他想测量小灯泡的额定功率应将图甲中的滑片P向（左/右）端移动，使电压表的示数为2.5V．
（5）小刘同学多次移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丁所示的图象．根据图象信息，可算出小灯泡的额定功率是W．
（6）在某次调节中，滑动变阻器接入电路的阻值减小了△R₁ ，小灯泡的阻值变化了△R₂ ，则△R₁大于△R₂ ，理由是：．

图1中，电源电压U=6V，R为定值电阻，通过灯泡L的电流与灯泡两端电压关系如图2所示，闭合开关S，电压表示数为4.5V，则电路中电流I=A，灯泡功率P=W，定值电阻R=Ω

在研究微型电动机的性能时，小希用如图所示的实验电路进行实验．通过调节滑动变阻器R使电动机实现停止转动和正常运转，并将测量数据记录在表中，则这动机的电阻为Ω．在正常运转时因发热而损失的功率为W．

电动机状态	U/V	I/A
停止转动	2	0.5
正常运转	2.4	2

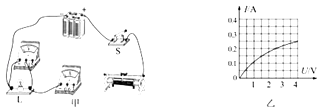

在“测量小灯泡的电功率”实验中，电源电压为6V保持不变，所用小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω。

（1）用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右滑动时小灯泡变亮。
（2）闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是_____ （填序号）

A . 检查电路是否断路 B . 检查电路是否短路 C . 移动滑动变阻器的滑片P，观察小灯泡是否发光
（3）通过小灯泡的电流随它两端电压的变化如图乙所示，分析图象可知，当小灯泡两端的电压增大时，灯丝的电阻会（选填“增大”、“不变”或“减小“）；小灯泡的额定功率为W。

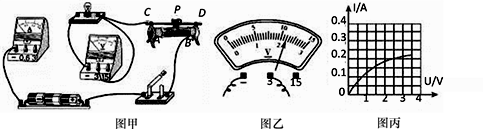

在测量小灯泡额定功率的实验时，小梦同学连接了如图甲所示的电路。已知电源电压保持不变，灯泡的额定电压为2.5V，额定功率小于1W。

（1）请用笔画线将图中的实物电路图连接完整；
（2）在连接电路时，开关应（选填“断开”或“闭合”），滑片应移到（选填“A”或“B”）处，闭合开关之后，小梦发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接正确，且各元件完好，那么可能的原因是，为了能使小灯泡正常发光，下一步应进行的操作是；
（3）闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为V，若他想测量小灯泡的额定功率，应将图甲中的滑片P向（选填“A”或“B”）端移动，使电压表的示数为2.5V。
（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是W。

如图所示为某电热饮水机电路原理图，当开关S闭合时，饮水机处于加热状态，当S断开时，处于保温状态。从其说明书上的收集到的信息如下表。为了测量它加热时的实际功率，小明断开家中其它所有用电器，只将该饮水机接入家庭电路，闭合开关S，测得水箱装满时水从20℃升高到100℃所用时间为15分钟，同时观察到家中标有“3000r/kW·h”字样的电能表转盘转过600转（r）。

根据以上信息，求：

（1）加热电阻R₁的阻值（不考虑温度对阻值的影响）；
（2）水箱中的水从20℃升高到100℃时所吸收的热量[C_水＝4.2×10³J/(kg•℃)]；
（3）饮水机加热时的实际功率。

下列说法正确的是（）

A . 居民楼房每层的高度约为1.5 m B . 对人体安全的电压不高于220 V C . 一名中学生所受的重力约为500 N D . 家用电视机的功率约为2 000 W

一种便携式电吹风的电路图如图所示，它有冷风和热风两档位，小明在老师协助下，检测的部分数据如表所示。求：

检测的物理量	数值
正常工作电压U/V	220
电动机工作电流I/A	0.8
发热丝电阻值R/Ω	110

（1）电吹风正常工作吹出热风时，流过发热丝的电流是多少？
（2）电吹风的冷风功率是多少？
（3）电吹风的热风档正常工作1min，电吹风消耗的电能是多少焦耳？
（4）电吹风在冷风档和热风档正常工作时，电功率之比是多少？

如图甲所示的电路中，电源电压为18V保持不变，滑动变阻器 $\text{[math]}$ 上标有“50Ω 1A”字样，电压表接“0-15V”量程．滑动变阻器滑片移动过程中电压表示数随 $\text{[math]}$ 阻值的变化如图乙所示．

（1）求定值电阻 $\text{[math]}$ 的阻值；
（2）确保电路所有元件均完全使用的情况下，求 $\text{[math]}$ 消耗的最大电功率；
（3）若用电阻 $\text{[math]}$ 来替换 $\text{[math]}$ ，不改变电压表的量程，确保电路所有元件均安全使用的情况下．要求：在移动滑动变阻器滑片的过程中，电路中的最大电流恰好是最小电流的3倍，求满足要求的 $\text{[math]}$ 的阻值．

小敏同学利用如图所示的电能表测量家中一只容积为1L的电热杯的电功率．他只将该电热杯接入家庭电路，杯中装满30℃的水，用13min将水加热至沸腾，此过程中水吸收的热量是J；烧水时观察到电能表在1min时间内转盘转动108转，该电热杯的电功率是W．[在标准大气压下，c_水=4.2×10³J/（kg·℃）]

有一种常见的电热水袋，它的电路结构示意图如图所示，其性能指标如下表所示。

额定电压	额定加热功率	指示灯功率	袋内充水	自动断电温度
220V	500W		1kg	65℃

（1）红色指示灯L亮显示正在对电热水袋加热，指示灯L的电阻为96800Ω，通过计算说明使用如此大阻值的指示灯的好处。
（2）若电热水袋内水的初温为15℃时，发热体R在额定电压下工作，当电热水袋自动断电时水吸收了多少热量？若电热水袋的加热效率为70%，则需要加热多少时间？[c_水＝4.2×10³J/（kg•℃）]

如图所示是小明家的电能表，他家同时使用的用电器总功率不能超过W。小明让他家的某一用电器单独工作15min，这段时间内，电能表的转盘刚好转了300转，则这个用电器的实际功率为W。

如图所示的电路，电源电压恒定，R₁=60Ω,闭合开关S₁ ，电流表示数为0.2A，再闭合S₂ ，电流表示数变化了0.3A，则R₂的阻值为Ω。若R₁、R₂串联在电路中，则R₁、R₂两端的电压之比为，R₁、R₂消耗的电功率之比为。

图片_x0020_100004

如图是小霞家12月初的电能表示数，关于该电能表说法正确的是（）

图片_x0020_100012

A . 利用电能表可以直接读出用电器的电功率 B . 当前电能表的示数为15377kW·h C . 此电能表转盘每小时转2500转 D . 此电能表正常工作时电压为220V

下列数据最接近实际情况的是（）

A . 家用空调的功率约为10W B . 初中生1000m赛跑所用的时间约为半分钟 C . 冬季深圳市室外最低气温约为零下15℃ D . 一本九年级物理课本的重力约为3 N

如图甲所示，电源电压为6V，小灯泡L标有“4V 0.5A”的字样（忽略小灯泡电阻的变化）。闭合开关，移动滑动变阻器的滑片，得出滑动变阻器的电功率P与其接入电路的阻值R间的关系如图乙所示。求：

（1）小灯泡的电阻；
（2）当 $\text{[math]}$ 时，滑动变阻器的电功率 $\text{[math]}$ ；
（3）如图乙所示，当滑动变阻器接入电路的阻值分别为 $\text{[math]}$ 、 $\text{[math]}$ 时，滑动变阻器的电功率均为 $\text{[math]}$ ，则 $\text{[math]}$ 与 $\text{[math]}$ 的乘积是多少。

如图所示，电源电压为6V，定值电阻 $\text{[math]}$ ，滑动变阻器的最大阻值是50Ω，电压表接入电路的量程为 $\text{[math]}$ ，电流表接入电路的量程为 $\text{[math]}$ ，当开关S闭合，滑动变阻器滑片P由最右端向左端移动过程中，在保证电压表和电流表安全的情况下，下列说法不正确的是（）

A . 当滑动变阻器接入电路的电阻为10Ω时，它的功率最大为0.9W B . 滑动变阻器两端的电压由5A减小到0V C . 电流表的示数变化范围为 $\text{[math]}$ D . 电阻 $\text{[math]}$ 的功率变化范围为 $\text{[math]}$

如图所示，电源电压恒为 $\text{[math]}$ ， $\text{[math]}$ 标有“ $\text{[math]}$ $\text{[math]}$ ”字样， $\text{[math]}$ 标有“ $\text{[math]}$ $\text{[math]}$ ”字样，闭合开关后，两灯均能发光，此时 $\text{[math]}$ 两端的电压为V。（忽略温度对灯丝电阻的影响）

物理量实验次数	电阻R（Ω）	电流I （A）
1	5	0.4
2	10	0.2
3	20
