第2节电功率知识点题库

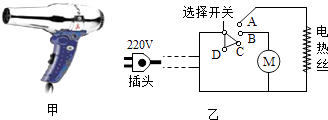

小华家买了一个家用电吹风，如图甲所示．其简化电路如图乙所示，主要技术参数如表．请解答如下问题：

型号	SHZ2010﹣642
热风温度	50℃～70℃
额定功率	热风时：1000W
额定功率	冷风时：120W
额定电压	220V
质量	0.5kg

（1）当电吹风吹冷风时，正常工作5min消耗的电能是多少？
（2）当选择开关旋至何处时，电吹风正常工作的功率最大？此时电路中的总电流是多大？
（3）当电路供电电压为200V时，电吹风电热丝的实际电功率为多大？（计算结果保留一位小数）

关于额定功率与实际功率，下列说法正确的是（）

A . 额定功率大的用电器工作时电流做功快 B . 实际功率大的用电器工作时电流做功快 C . 额定功率大的用电器工作时消耗电能多 D . 实际功率大的用电器工作时消耗电能多

小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”．下列说法中错误的是（）

A . 电源电压为4.5V B . 小灯泡的额定功率为1.5W C . 小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω D . 小灯泡正常发光时，滑动变阻器消耗的电功率为1.25W

小明家的电能表的铭牌标有“220V 40A”和“3200r/(kW·h)”的字样，现只将某用电器单独接在该表上工作30min，电能表转盘转了320 r，则该用电器在上述时间内消耗的电能为kW·h，用电器的电功率是W．

如图所示，电源电压保持不变，灯L标有“6V 6W”字样.当闭合开关S₁时，灯L正常发光，再闭合开关S₂时，电流表的示数为1.5A。求：

（1）灯L正常发光时的电流；
（2）通电300s电阻R产生的热量。

研究表明：大多数电阻的阻值随温度的升高而增大，但热敏电阻的阻随温度的升高而减小，根据电阻的这一特性人们制作出了电子温度计，如图甲是某测温电路。已知电源电压为6V且保持不变，R₀为定值电阻，R₁为热敏电阻，其阻值随温度变化的规律如图乙所示。

（1）当环境温度是40℃时。电流表示数为0.2A，求此时R₁消耗的电功率；
（2） R₀的电阻值
（3）电流表量程为0﹣0.3A，该温度计能测量的最高温度是多少？

小华家买了一个家用电吹风，其简化电路如图所示，主要技术参数如下表。电吹风在额定电压下工作，请解答如下问题：

（1）电吹风吹冷风时，通过电动机的电流是多大？
（2）电热丝工作时的电阻是多大？
（3）电吹风内电动机的电阻是1Ω，电吹风吹冷风5min产生的热量是多少？

两只铭牌模糊的小灯泡L₁、L₂ ，仅能看清分别标有“0. 3A”和“0. 5 A”字样。

（1）图甲是小明测量小灯泡L₁额定功率时连接的实物图；

①图中有一根线连接错误，请在这积线上打“×”，并在图中改正；

②闭合开关前，滑动变阻器的滑片P应位于(选填“A”或“B”)端；

③闭合开关，电流表示数为0.1A，移动滑片P，通过观察表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡L₁的额定功率为W。
（2）小华利用图丙所示的电路测出了小灯泡L₂的额定功率(电源电压未知)，请在虚线框内分别补上小灯泡、电流表和定值电阻R(阻值已知)这三个元件的符号，使电路完整，实验操作方便。

某电热水壶及其铭牌如图所示，小明为了测量该电热水壶的实际功率和加热效率，进行了如下实验：关掉家里所有用电器，将该电热水壶装满水，接通电热水壶，测得壶中水温度从25℃上升到35℃所用的时间为50，同时观察到家中220V10(40)A3200imp/kW·h的电子式电能表的指示灯闪烁80imp水的比热容c=4.2×10³(kg℃)请结合本次实验记录的数据，回答以下问题：

（1）除电子式电能表外，小明还需下列哪些器材完成上述两个测量。（先填器材前面的序号）
①刻度尺②温度计③电压表④秒表⑤弹簧测力计
（2）若小明利用水升温吸热计算消耗的电能，计算出电热水壶的功率和实际功率相比（选填 “ 偏大 ”、“偏小”或“相等”)，主要原因是。
（3）电热水壶的实际功率是W。
（4）电热水壶的加热效率是。

由于导体存在电阻，电流通过导线时会因电流的效应而造成大量的电能损耗，今年我国青年科学家曹原的突破性研究将有望实现常温超导，用超导电缆输电可大大降低能量损耗已知某段输电线路电流为200A，电阻为0.5Ω．若用超导电缆代替该线路输电1h，可节约电能kW•h，这些电能可使一盏“220V 20W”的灯正常工作h。

一盏标有“220V 100W”的白炽灯正常发光时的电阻为Ω；若此白炽灯正常工作1h，则该灯消耗的电能为kW•h。

关于电功率的认识，以下说法正确的是（）

A . 电功率越大的用电器消耗电能一定越多 B . 消耗相同的电能，所用时间短的用电器电功率大 C . 电功率是反映用电器消耗电能多少的物理量 D . 两个用电器工作时，通电时间短的电功率大

L₁灯规格为“6V 3W”，L₂灯规格为“3V 3W”，忽略灯丝电阻变化，则下列说法正确的是（）

A . L₁与L₂灯丝电阻之比为2:1 B . 两灯串联，当电路中电流为0.5A时，L₂灯两端电压为3V C . 两灯并联，当一个灯正常发光时，另一只灯安全发光通过的电流为0.5A D . 两灯并联在3V电压下，L₁灯与L₂灯消耗的实际功率之比为1:4

某同学做“测定小灯泡的电功率”实验，电源电压保持不变，标有“0.2A”、“0.3A”字样的小灯各一个。他选取其中一个小灯及相关器材连接好电路，并把滑动变阻器的滑片移至某一端点。闭合电键后，观察到电压表、电流表的示数分别为3伏和0.3安，然后调节滑动变阻器的滑片位置，使小灯正常发光，电压表的示数如图所示。

在实验时电压表连接在图（a）中的（选填“ab”、“bc”或“ac”）两点，所用的电源电压为伏，小灯的额定功率为瓦。小灯正常发光时，滑动变阻器接入电路中的电阻为欧。

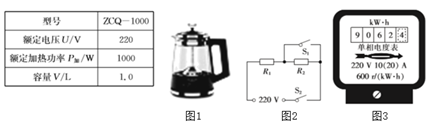

中国的茶文化源远流长，茶能消食去腻、降火明目、宁心除烦、清暑解毒、生津止渴。近年来，越来越多人追求健康的生活，饮茶也成为人们的一种生活习惯，市场上出现了一种用来煮茶的家电产品一煮茶器，煮茶器采用新型电加热材料，类似于电热水壶。如图1所示的是某款煮茶器，具有加热和保温功能，如图2所示的是其电路原理简图，R₁、R₂为发热电阻（阻值不随温度和变化而变化），且R₂=4R₁ ， S₁为自动温控开关，下表为煮茶器的部分参数。求：

（1）在闭合开关S₁和S₂时，煮茶器处于状态；
（2）煮茶器中发热电阻R₁的阻值；
（3）煮茶器处于保温状态时的额定功率；
（4）若将煮茶器单独接入电路中在加热状态煮茶10 min，发现如图3所示中的电能表转盘转动81r，求煮茶器的实际功率和电路的实际电压。

如图所示的电路中，电压恒定不变，灯泡L的规格为“9V 9W”（忽略温度对其电阻的影响）， $\text{[math]}$ 为定值电阻，滑动变阻器 $\text{[math]}$ 的规格为“3A 12Ω”。当开关S、S₁闭合，开关S₂断开，将滑动变阻器的滑片P滑到a端时，电流表的示数为0.75A；将滑动变阻器的滑片P滑到ab中点时，电流表的示数为0.5A。求∶

（1）灯泡的电阻；
（2）电源电压和 $\text{[math]}$ 的阻值；
（3）当开关S、S₁、 S₂闭合，将滑片P调到a端，电路的总功率。

如图所示电路中，电源电压恒为6V不变，R₁=60Ω，电流表量程为0~0.6A，电压表量程为0~3V。当开关S₁、S₂都闭合时，电流表满偏，灯L恰好正常发光，此时灯泡的功率为P₁_。当S₁、S₂都断开且滑动变阻器R₂的滑片P在中点时，灯泡消耗的功率为P₂（灯L的灯丝电阻不变），且P₂：P₁=9：25。求：

图片_x0020_100020

（1）灯泡的额定电流；
（2）滑动变阻器R₂的最大阻值；
（3）当S₁、S₂都断开时，在电路处于安全工作状态下，电路消耗的最小功率。

如图甲所示电路，电源电压不变，电压表量程是0～15V，电流表量程是0～0.6A，滑动变阻器R₂标有“100Ω，1A”。只闭合S、S₁ ，在滑动变阻器R₁的滑片从最右端滑至最左端的过程中，灯泡与R₁的I﹣U图像如图乙所示，当滑片在最左端时灯泡恰好正常发光。下列说法正确的是（）

A . 电源电压为15V B . 只闭合S、S₁时，整个电路的最大功率为9W C . 只闭合S、S₁时，当灯的电功率为3.6W时，滑动变阻器R₁的消耗的功率为3.6W D . 只闭合S、S₂ ， R₁连入20Ω时，R₂允许连入电路的阻值范围是10Ω～100Ω

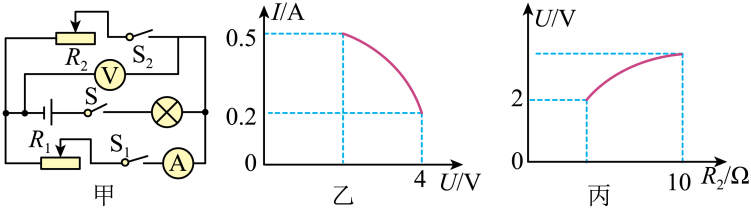

如图甲所示，电源电压为5V，电流表量程为0~0.6A，电压表量程为0~15V。在保证所有元件安全的情况下，只闭合开关S、S₁ ，最大范围移动滑动变阻器滑片，绘制出电流表示数与电压表示数关系的图像，如图乙所示。只闭合开关S、S₂ ，最大范围移动滑动变阻器滑片，绘制出电压表示数与滑动变阻器R₂接入电路中阻值关系的图像，如图丙所示。滑动变阻器R₁的最大阻值为Ω，灯泡的额定功率为W，以上两种情况，电路最大功率为W。

实验小组的同学们利用石墨烯发热片，设计了加热与保温两档的保暖衣，如图是保暖衣电路原理图，电源电压5 V，加热电阻R₁与R₂阻值均为2.5 Ω：

（1）当S与S₁同时闭合时，电路处于（选填“加热”或“保温”）状态，求此时电路中的电流；
（2）求保温状态下R₁两端的电压。
