第十八章 电功率 知识点题库

下列用电器中，主要利用电流热效应工作的是（  ）

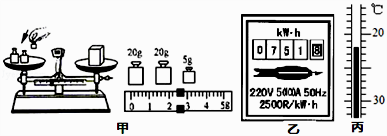

甲图天平测量物体的质量是；乙图电能表的读数是；丙图温度计的示数是。

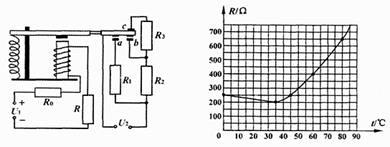

图为小颖同学设计的电热水器的原理图，该电热水器具有加热、保温功能。图中电磁继电器(线圈电阻不计)、热敏电阻R、保护电阻R₀、电压恒为6V的电源U₁、导线等组成控制电路。当电磁铁线圈中的电流I<10mA时，继电器上方触点和触点c接通；当电磁铁线圈中的电流I≥10mA时，电磁铁的衔铁被吸下，继电器下方触点和触点a、b接通。热敏电阻中允许通过的最大电流I₀＝15mA，其电阻R随温度变化的规律如图，热敏电阻和加热电路中的三只电阻R₁、R₂、R₃均置于储水箱中。已知R₁＝33Ω、R₂＝66Ω、R₃＝154Ω、U₂＝220V。

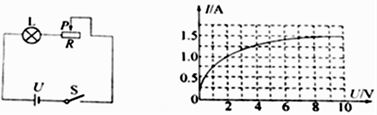

如图所示，电压 ，灯泡L的额定电压为9V，其电流与电压的关系如图所示，滑动变阻器R的最大阻值为 则灯泡L正常发光时的功率为 阻值为 在调节滑动变阻器的过程中，灯泡L消耗电功率的最小值是 在某次正常调节中，R的阻值变化量比L的阻值变化量大，则滑片P的移动方向是 选填“一定向左”“一定向右”或“向左、向右均可” 。

小明放学回家，走到楼道口发现自家的电能表指示灯在不停地闪烁，便走近进行仔细观察，发现电能表的部分参数如下表，同时用手表计时，测得1min内电能表指示灯闪烁了64次.假设小明家中只有一个用电器在工作，这个用电器可能是（   ）

标有“220V 40W”字样的电风扇、电视机、电烙铁、节能灯速正常工作相同时间，产生热量最多是（   ）

如图所示，电源电压不变，灯泡标有“4V，2W”字样，当开关S闭合时，灯泡正常发光，电流表的示数为0.6A，电阻R的电功率为 W，通电1min，R产生的热量为 J。

在如图所示电路中，定值电阻R₀的阻值为20 Ω，电动机线圈电阻为2 Ω，闭合开关，电流表A₁、A₂的示数分别为0.8 A和0.3 A，则该电路电源电压为V，1 min内电路消耗的电能为J，1 min内电流通过电动机产生的热量为J。

小明同学月初观察到家中电能表示数为   ，月末观察到电能表示数变为   ，则他家这段时间内消耗的电能为kW·h。他要借助电能表测量家中电水壶的实际电功率，还需要用到的一种测量仪器是。

小明利用如图所示的实验装置探究“导体产生的热量与电阻大小的关系”．甲、乙两瓶中装有质量与初温相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的小．

如图所示，电源电压保持不变。当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中的线段AB表示。则P位于b端时表流表示数为A，P位于a端时R2的电功率为W。

在综合实践活动中，科技小组设计了一个由压敏电阻控制的压力过大报警电路，如题22图所示，电源电压恒为18 V，电阻箱最大阻值为999.9 Ω，报警器(电阻不计)通过的电流达到或超过10 mA会报警，压敏电阻Rx在压力不超过800 N的前提下，其阻值随压力F的变化规律如下表所示。

压力F/N	0	50	100	150	200	250	300	…
电阻Rx/Ω	580	560	540	520	500	480	460	…

如图所示，甲、乙、丙3个相同的透明的容器密封着等量的空气，3个容器内分别接入一段电阻丝，小康利用此装置研究“电流通过导体时产生热的多少跟什么因素有关”。

小明在实验室做了“测量小灯泡在不同电压下的电功率”这个实验，实验中，利用的电源为两节旧的蓄电池，小灯泡的额定电压为 ，滑动变阻器的规格为（10 ）。

我们教室内投影仪与日光灯之间是（选填“并联”或“串联”）的；它们消耗的电能用如图电能表测量，测出电能表的转盘在2min转了15转，则投影仪和日光灯在这段时间内消耗的电能为J，投影仪和日光灯的实际总功率为W。

在如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是（   ）

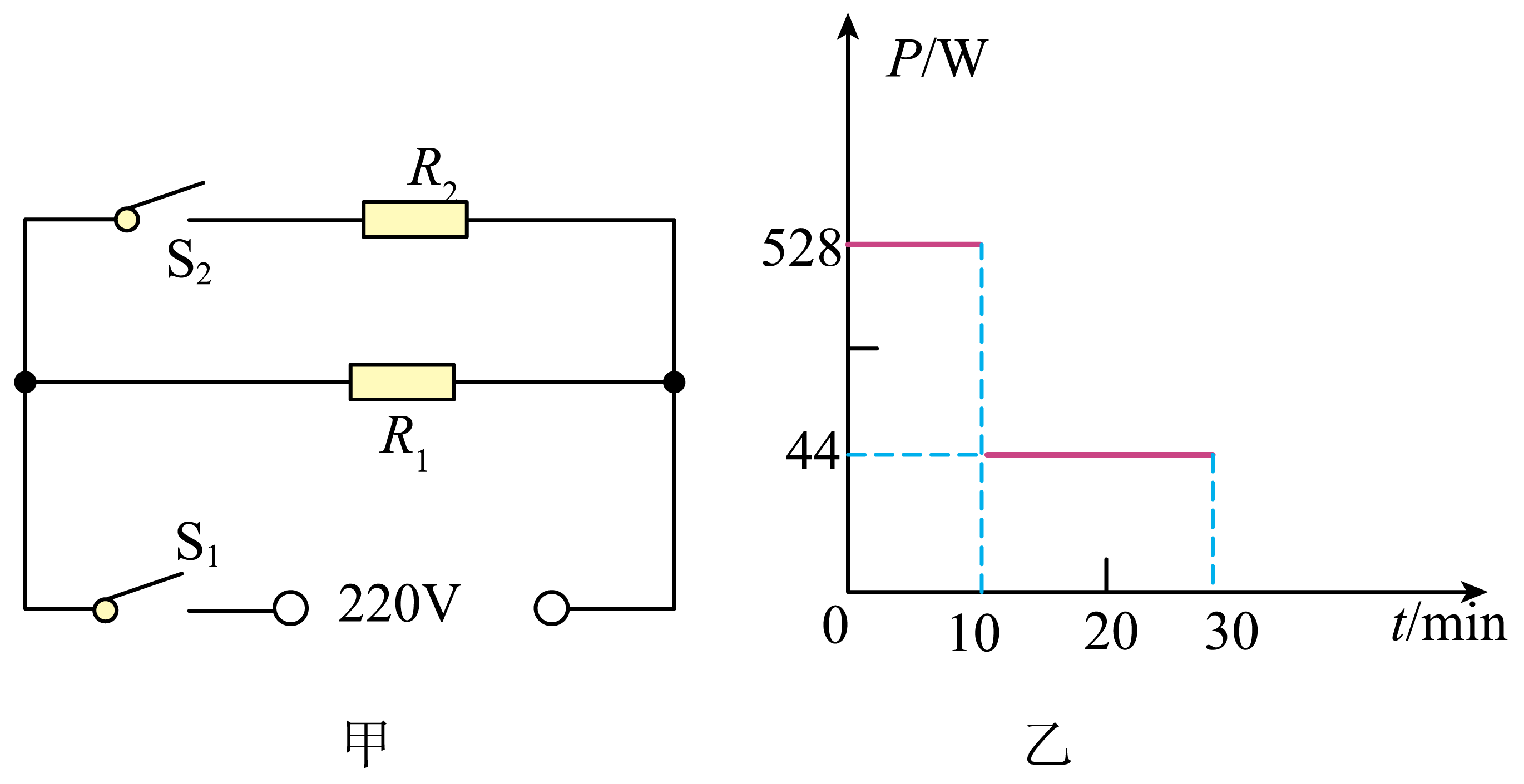

在综合实践活动中，小星设计了一种电热饮水机电路。如图甲所示，和均为电热丝，是自动控制开关，可实现低档、高档之间的转换，饮水机工作时功率随时间的关系如图乙所示，求：

学习物理需要特别细心，一不小心就容易出错。你认为下列等量关系正确的是（   ）

小明家新买了一台如图甲所示的冷暖两用空调扇，其简化电路如图乙所示，其中R为电热丝，M为电动机。求：

如图所示：电能表示数为。某兴趣小组利用该电能表和秒表检测一只标识为“220V   10W”节能灯的实际功率。关闭其他用电器，将该节能灯接入家庭电路，分别设计出两种测量方案：

方案一：测量出1min时间内电能表转盘转过的圈数n；

方案二：测量出电能表转盘转过1圈所用时间t；

比较两种方案，最可行的是。
