第十八章 电功率 知识点题库

如图甲所示，电源电压U=10V，R₁为定值电阻，阻值为20Ω，R为滑动变阻器，R的最大阻值为50Ω，小灯泡上标有“6V 3W”字样，小灯泡的U﹣I关系如图乙所示．求：

①小灯泡正常工作时通过灯丝的电流．

②S闭合，S₁、S₂都断开时，调节滑动变阻器滑片使小灯泡两端的电压为4V时，滑动变阻器接入电路的阻值．

③S、S₁、S₂都闭合时，调节滑动变阻器滑片到何处时，整个电路消耗的总功率最小，这个最小功率是多少？

由于导体存在电阻，电流通过导线时会因电流的效应而造成大量的能量损耗，1911年荷兰科学家发现某些导体在极低温度下会突然消失，这种现象称为超导现象，近年来我国在超导领域取得了举世瞩目的成就，用超导电缆输电，可大大降低能量损耗，有一段输电线路，输电电流为200A，输电线路的电阻为0.5Ω，若以超导电缆代替该线路输电1h，可节约电能kW·h。

将6V  3W和6V  6W的两只灯泡L₁和L₂串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（   ）

在炎热的夏天，电视机连续使用较长时间后，要停一会儿，但如果长期停止使用，隔一段时间要通电一次。这是因为在起作用，前者是为了，后者是为了。

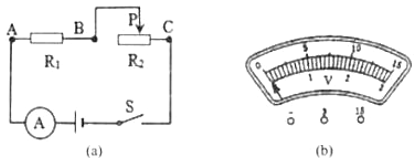

在如图（a）所示的电路中，电源电压为20伏，电阻R₁的阻值为25欧，滑动变阻器标有“75Ω 1A”字样。闭合电键后，电路正常工作。

①若电流表示数为0.5安，求电阻R₁两端的电压U₁。

②求此电路的最大功率。

③若电流表选用0～0.6安的量程，现把一只电压表表盘如图（b）所示接入电路，在移动变阻器滑片P的过程中为了使电压表示数的变化量最大，请通过计算说明，应将电压表接入两点间（选填“AB”、“BC”、“AB或BC”、“AC”）。

如图所示，电源电压为4.5V，小灯泡规格为“3V 0.6W”（灯丝电阻不变），电压表量程为0～3V电流表量程为0～0.6A，滑动变阻器规格为“50Ω 2A”。保证电路元件安全，下列分析正确的是（  ）



小莉在实践活动中设计的模拟调光灯电路，如图所示．她选用的电源电压恒为12V，小灯泡上标有“6V  6W”、滑动变阻器上标有“20Ω  2A”字样．若不考虑灯泡温度对电阻的影响，闭合开关S后，问：

如图所示，电源电压恒为9V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“24Ω0.8A”，灯泡标有“3V1.5W”字样。闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（   ）

有两个电路元件 A 和 B，流过元件的电流与其两端电压的关系如图所示，A 的电阻值为Ω;当 A 和 B 串联,两者电阻相同时，电源电压为V；A 和 B 并联在电压为 2.5V的电源两端 A、B 的电功率之比为 。

下列四位科学家中，以他的名字命名电功单位的是（   ）

智能手机耗电达到一定量时，会自动提示用户采用“省电模式”。在这种模式下，可延长电池的供电时间，原因是（   ）

一台额定功率为0.08W的收音机，在接收频率逐渐减小的过程中，所对应电磁波的波长将逐渐（填“增大”、“减小”或“不变”）；在正常工作情况下，若持续收听1h，将消耗J的电能。

小华、小红两同学测定如图所示的甲、乙小灯的电功率，两灯额定电流均为0.3安。他们选用相同的实验器材：学生电源、电压表（选用0~3V量程）、电流表、滑动变阻器（标有“10Ω 1A”字样）、开关以及导线若干，实验器材均完好。实验时，两同学所用的电源电压相同且不变。

小华选用小灯甲正确连接电路，闭合开关移动滑片，当小灯甲正常发光时，观察到电压表和电流表指针偏离零刻度线的角度相同（表盘如图所示）。

小红选用小灯乙连接电路，闭合开关移动滑片，当小灯乙正常发光时比小灯甲亮。观察到电压表和电流表指针偏离零刻度线的角度仍相同。

假如科学家研制出常温下超导体，则它可用作（   ）

如图所示，这是“探究电流通过导体产生的热量与的关系”的实验装置。若通过电路的电流为0.6A，通电5min右侧发热电阻产生的热量为J。

两电阻 ，将他们串联在电路中，则 =，消耗的功率之比 =。

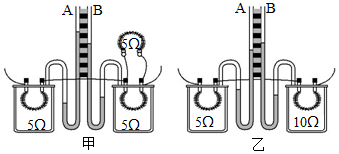

如图所示，甲、乙装置中的透明容器内密封有等量的空气，所连接的U形管内的液柱可以显示空气温度的变化。小华将两套装置分别接到电压相同的电源上，来探究“电流通过导体产生热量的多少跟什么因素有关”。得出四个结论：①甲图实验装置是控制电压、通电时间一定时，探究电热与电流的关系；②乙图实验装置是控制电流、通电时间一定时，探究电热与电阻的关系；③甲图中闭合开关后，A管中液面上升较快；④乙图中闭合开关后，A管中液面上升较快。以上结论正确的是（   ）

有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示，把它们串联在电路中，如图（乙）所示。闭合开关S，这时电路中的电流为0.2A，则电源电压和元件B的电功率分别是（   ）

如图为利用光敏电阻设计的监控装置示意图，电源电压一定，R₁是光敏电阻，当光照射强度增大时其阻值变小，R₂是定值电阻，电源电压不变a，b两点间接一电表，当有人经过通道遮蔽光线时（   ）

2020新春之际出现了罕见的新型冠状病毒肺炎疫情，面对突如其来的灾害，举国上下，万众一心，科学防治。在抗击新型冠状病毒期间，用于急救的呼吸功能障碍应急系统，Puritan﹣Bennett700型急救机电源铭牌部分数据如表。（内置电池充电电压和工作电压相同）

交流电源	220V1.3A正常工作时接地泄漏电流＜50μA（整机）
内置电池	24V7A•h平均工作电流2.8A（呼吸频率15次/min）
