第十八章电功率知识点题库

标有“220V 200W”字样的用电器，正常工作2小时，需用电多少度？

如图，两只完全相同的烧瓶中的电阻丝阻值分别为R_A、R_B ，利用该器材不能完成的实验是（）

A . 若R_A＜R_B ，烧瓶装入等质量的煤油，可以探究焦耳定律中电热与电阻大小的关系 B . 若R_A=R_B ，烧瓶中装入等质量的水和食用油，可以比较他们的吸热能力 C . 若R_A＞R_B ，烧瓶装入等质量的煤油且并联R_A、R_B ，可以探究焦耳定律中电热与电流的大小关系 D . 若R_A=R_B ，烧瓶中装入等质量的水和食用油，可以粗略测量食用油的比热容

如图所示，电源电压保持不变，灯泡L标有“10V 5W”字样（不考虑温度对灯丝电阻的影响），当S、S₁都闭合且滑动变阻器的滑片P在A端时，电流表A的示数为1A，此时灯泡正常发光，则滑动变阻器的最大阻值为Ω．当S闭合、S₁断开且滑动变阻器的滑片P在B端时，电压表的示数为V，灯泡L的实际功率为W。

小明一家外出旅游，出门时电能表示数为

，回来时为

，这期间消耗了度电。这些电能可使标有“220V 25W”的灯泡正常工作h。

某白炽灯的灯丝被烧断了，轻轻摇动灯泡，使断了的灯丝重新搭接在一起。把这盏灯重新接入电路，发现：（1）灯泡发光时比之前更亮一些；（2）工作一段时间后，灯丝搭接处再次被烧断了。请利用所学的物理知识解释这两个现象。

甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断正确的是（）

A . 若把它们并联在4V电路中，乙灯正常发光 B . 若把它们并联在4V电路中，甲灯比乙灯亮 C . 若把它们串联在10V电路中，两灯都可以正常发光 D . 若把它们串联在10V电路中，甲灯比乙灯亮

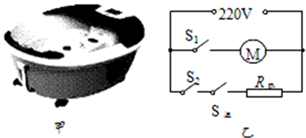

如图甲是某品牌的足浴盆，它既有加热功能，又有按摩功能，温控开关可自动控制盆中水的加热温度．图乙是足浴盆的简化电路图，相关参数如表，请根据这些信息完成下列问题：

型号	B25
额定电压	220V
加热功率	1000W
电动机功率	22W

（1）加热电阻正常工作时的阻值；
（2）启动按摩功能时通过电动机线圈的电流；
（3）在足浴盆中加入适量水后，在额定电压下加热并同时启动按摩功能，工作了5min，足浴盆消耗多少焦耳电能？

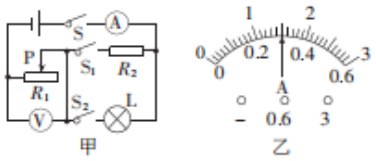

如图甲所示的电路中，滑动变阻器上标有“50Ω 1A”的字样，R₂是定值电阻，其阻值为10Ω，灯L标有“2.5V？W”的字样。闭合开关S、S₁ ，断开开关S₂ ，调节滑动变阻器的滑片，当电压表的示数为6V时，小明发现电流表的表盘如图乙所示。

（1）电源电压是多少？
（2）断开开关S₁ ，闭合开关S、S₂ ，调节滑动变阻器，使电压表的示数为6.5V，此时电流表的指针仍指在图乙所示的位置，求小灯泡的额定电功率。
（3）保持（2）中滑动变阻器滑片的位置不变，断开开关S₂ ，闭合开关S、S₁ ，该电路工作10min消耗的电能是多少？

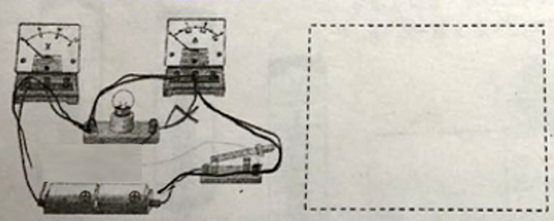

为测量小灯泡（标有“2.5V 0. 3A”字样）的额定功率，小凯设计如图所示的电路。各元件正常，接触良好。

（1）在图的电路中，闭合开关后，观察电压表、电流表及小灯泡，有什么现象？
（2）同组的小旋发现，电路中虽然有两个错误，但只要改接一根导线，就可以完成本实验探究。请你在图中把那根导线找出来，打上“×"，再把它改接到正确的位置上，并在虚线框内画出改正后的电路所对应的电路图；
（3）再次闭合开关，电流表、电压表的示数如图所示。计算此时小灯泡的电功率为W，这是小灯泡的额定功率吗？写出你的判断依据；
（4）若只把小灯泡更换为一个待测定值电阻，能测出其阻值吗？

图所示，电工师傅用一只标有“220V80W”的灯泡L₀（检验灯泡）取代保险丝来检查新安装的照明电路中各支路的情况，L₁和1₂均标有“220V40W”当闭合S，S₁和S₂时，L₀、L₁和L₂都发光较暗，说明L₁和L₂所在的支路（选真“断路”、“短路”和“通路”），若只断开开关S₂ ，会观察到电灯L₀跟开关S，S₁和S₂都闭合时相比将（“变亮”“变暗”或“不变”）。

如图所示的电路中，电源电压恒定，小灯泡L标有“4V1W”字样，R为定值电阻，当闭合开关S₁ ，断开开关S₂ ，小灯泡正常发光；若再闭合开关S₂ ，发现电流表示数变化了0.2A，则R的阻值为Ω，电阻R消耗的功率是W。

空气炸锅是一款厨房新厨具，空气炸锅的铭牌上标有“220V 1100W”。求：

（1）空气炸锅正常工作的电流是多少？
（2）空气炸锅在30min内，消耗的电能是多少kW·h？

“测定小灯泡的功率”的实验是属于（选填“测量”、“探究”、“验证”）性实验；“测定物质的密度”实验中，采用多次测量是为了；“探究凸透镜成像的规律”实验中，采用多个凸透镜做实验是为了。

如图所示的电路。电源电压恒定，电流表量程为0～0.6A，滑动变阻器允许通过最大电流为1A．小灯泡L标有“2.5V，0.25A”字样，其I-U图像如图乙所示。只闭合S₁时，电流表的示数为I=0.2A，电阻R₁消耗的功率为P₁；变阻器滑片P移到b端，所有开关都闭合时，电流表的示数为I=0.5A，电阻R₁消耗的功率为 $\text{[math]}$ 且P₁：P₁'=16：25。

（1）求小灯泡L正常发光时的阻值；
（2）求电源电压；
（3）若只闭合S₂ ，且电压表的量程为0～3V。在保证电路元件都安全的情况下，求变阻器接入电路的阻值变化范围。

如图所示小蕾同学所在小组在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时采用了的实验装置，其中a、b、c、d四个相同的容器内密闭着等量空气，将1、2和3、4导线分别接到电源两端。

（1）实验中通过观察U形管中的变化来比较电流通过电阻丝产生热量的多少？这种实验方法叫。
（2）甲图所示的装置是用来研究电流通过电阻丝产生的热量与的关系，通电一段时间，（选填“a”或“b”）容器中电流产生的热量较多。
（3）乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与的关系，通电一段时间，c容器中电流产生的热量多，则可以得出的实验结论是。
（4）小吴小组的同学设计了如图丙所示的实验装置，甲、乙两个完全相同的玻璃瓶内有阻值分别为R_甲、R_乙的电阻丝，瓶中插入温度计a、b。
①利用此装置探究电流通过导体产生的热量与哪些因素有关时，在两瓶中加入质量、初温都相同的煤油，闭合开关一段时间，可以通过，判断电阻丝产生热量的多少。

②在甲、乙两瓶内换用、都相同的不同液体，且电阻丝的阻值R_甲R_乙时，可以比较不同物质的吸热能力。若温度计a比温度计b温度升高得快，则甲、乙两瓶内液体的比热容关系是c_甲c_乙。

央视《是真的吗》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，中间剪掉一些（如图乙），将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现锡纸条开始冒烟、着火（如图甲），这里利用了电流的效应。已知锡纸条上ab，bc，cd段长度相等，则段的电阻最大，因为材料和长度相同时，横截面积越（“大”或“小”），电阻越大。

用如图所示的装置“探究影响电流热效应的因素”，电阻丝R₁和R₂分别密封在两只完全相同的烧瓶中，且R₁＜R₂ ，瓶中装有质量相等的煤油。下列说不正确的是（　　）

A . 该装置用来探究电流热效应与电流大小的关系 B . 闭合开关后，装R₂电阻丝的烧瓶中温度计示数上升较快 C . 实验中，通过温度计示数的变化来比较电阻丝产生热量的多少 D . 该实验采用的是转换法和控制变量法

中国的厨艺最讲究“火候”二字，图甲所示的智能蛋糕机就是采用智能化技术控制制作过程不同时间段的温度，制作出口感好、营养价值高的蛋糕。该蛋糕机的部分参数如下表所示。

蛋糕机部分参数表

U_额=220V
额定功率/W	中温440	高温880

（1）求该蛋糕机正常工作时中温挡和高温挡的电流之比；
（2）求该蛋糕机正常工作处于中温档时电路的总电阻；
（3）小明课下查得其实际工作的简化电路图如图乙所示，S₁为单刀开关，S₂为单刀多掷开关，R₁、R₂为电加热丝。请判断蛋糕机处于高温、中温、低温挡时开关S₁、S₂所处的状态；并计算该蛋糕机低温挡的额定功率。

冬天到了，小明买了一个电暖手宝，如表是电暖手宝的规格说明。若该电暖手宝内水的质量为0.9kg，某次通电加热10min，把里面的水从20℃加热到80℃。已知c_水=4.2×10³J/（kg•℃）。求：

产品名称：暖手宝	产品型号：NP05L
额定电压：220V	顿定功率：450W
充电时间：8-12min	保温时长：4-8h
产品质量：1.2kg （注水后）

（1）水吸收的热量。
（2）这个过程中电暖手宝的热效率。

如图所示，是小林设计的一个简易电子身高测量仪示意图。已知电阻丝R粗细均匀且足够长，长度每改变1cm，阻值大小变化0.5Ω；电源电压U为15V。身高170cm的小林利用该身高测量仪测量时，电压表示数为9V，电流表示数为1A；小桂站上去测量时，电压表示数为5V。求：

（1） R₀的阻值；
（2）小桂的身高；
（3）小林在调试中发现，身高不同的甲和乙同学站上该测量仪后，均能使电阻R功率为9W，求甲和乙的身高差。
