第4节 欧姆定律在串、并联电路中的应用 知识点题库

如图为保温箱的简化电路图,A为温度传感器(不考虑其电阻),它的作用相当于开关,达到设定温度时自动断开电路;低于设定温度时,自动接通电路.S是保温箱的温度设定开关,它一共有三个挡,分别为60℃、50℃和40℃,加热功率分别为90W,72W和45W.电源电压为36V,R1、R2、R3都是发热体.则下面说法不正确的是(   )

A . 当S拨至1位置时,功率为45W B . 当S拨至2位置时,功率为72W C . 当S拨至位置3时,电路中的电流是1.25A D . R1的电阻为14.4Ω
如图所示是某品牌电子秤的原理图,其中弹簧上端和滑动变阻器R1的滑片固定在一起,R0为定值电阻.下列说法正确的是(   )

A . 它的示数表可能由电流表改装而成 B . R0有保护电路的作用 C . 称量的物体越重,电路中的电流越大 D . 称量的物体越重,R1两端的电压越大
如图所示,电源电压不变,先闭合开关S,待电路稳定后再闭合开关S1 , 电流表A的示数,电压表V示数与电流表A1示数的乘积.(选填“变大”、“变小”或“不变”)

如图是小娟家电吹风的简化电路图.其中R1、R2是发热电阻丝,M是电动机,S2为三档旋钮开关.开关S1闭合后,S2与不同触点连接,可以使电吹风处于冷风档、温风档、热风档三种不同工作状态.则下列判断正确的是(   )

A . 开关 S1闭合,S2接 1、2 时,是温风档 B . 开关 S1闭合,S2接 2、3 时,是冷风档 C . 开关 S1闭合,S2接 3、4 时,是热风档 D . 开关 S1闭合,S2接 2、3 时,是热风档
某校物理兴趣小组设计了一种“电子秤”,实际上是压力测量仪,用它来称量物体的重量,其原理结构如图所示.图中A为金属片,B为金属板,R1=24Ω,R2是最大值为72Ω的滑动变阻器,电源电压为12V不变.问:


  1. (1) 图中的重量表应该用什么电表改装?R1的主要作用是什么?
  2. (2) 当金属片A上放重物、开关S闭合时,请说明电子秤称量物体重量的原理.
  3. (3) 当称量物体重量达到最大值时,R2两端的电压是多少?
如图所示电路,电源电压保持不变。当开关S1、S3闭合,S2断开时,电路的功率为48W,若此时把开关S2也闭合时,电路的功率增加了216W,电流表A1、A2的示数之比是2∶1。则下列说法正确的是(    )

A . 电阻R1R2阻值之比为1∶2 B . 电阻R1R3的电功率之比为1∶3 C . 电路中的开关都闭合与只闭合S3时,电流表A两次的示数之比为11∶1 D . 开关都闭合时电流表A1、A3的示数之比是2∶3
在图所示的电路中,电源电压不变。将开关K闭合,则电流表的示数将,电压表的示数将(填“变大”、“变小”或“不变”)。

在如图(甲)所示的电路中,电源电压15伏保持不变,电阻R1的阻值为12欧,滑动变阻器R2上标有“20欧2安”字样。

  1. (1) 闭合开关S,移动滑片至电流表示数为1安。求:

    ①在10秒内通过电阻R1的电荷量。

    ②变阻器R2接入电路的阻值大小。

  2. (2) 如果用新的电阻R3、新的电源U'替换原来的电阻R1及电源,并将一表盘如图(乙)所示的电压表并联接入电路。如果将电压表并联在R3两端,则在移动变阻器滑片的过程中,发现电压表示数的最大值为15伏、最小值为7伏;如果将电压表并联在R2两端,则在移动变阻器滑片的过程中,发现电压表示数的最大值为14伏、最小值为1伏。求电源电压U'及电阻R3的值。
如图所示电路,电源电压恒为4.5V,定值电阻R0的阻值为10Ω,滑动变阻器的最大阻值为30Ω,电阻箱Rx最大阻值为999.9Ω,电流表量程为0~0.6A,电压表量程为0~3V.闭合开关S,下列说法正确的是(   )


A . S1、S2均向左闭合,Rx允许接入电路的最大阻值为20Ω B . S1、S2均向右闭合,电路允许消耗的最大功率为2.7W C . S1向左、S2向右闭合,Rx允许接入电路的最大阻值为60Ω D . S1向右、S2向左闭合,只调Rx使电流表示数减半后其阻值一定大于原来的2倍
如图所示,电源电压不变,R1、R2为定值电阻,R为滑动变阻器,a、b是电流表或电压表。当只闭合开关S、S1时,a、b的指针均明显偏转,将位于中点的滑片P向左移动,a的示数不变,b的示数有变化。以下说法正确的是(   )

A . b是电流表 B . 只闭合S、S2 , 移动滑片P,则a示数的变化量与b示数的变化量的比值可能等于R1+R2 C . 若将b换成另一种电表,只闭合S、S2 , 将滑片P向右移动,R2消耗的功率一定变大 D . 若将a与b的位置互换,只闭合S、S2 , 则a的示数与b的示数的比值可能等于R2
如图是小海设计的温度测量仪的电路,R1是定值电阻,R2是阻值随温度升高而减小的热敏电阻,当R2的温度随环境温度降低时(   )

A . 电流表的示数增大 B . 电压表V1的示数增大 C . 电压表V2的示数增大 D . 电压表V2的示数减小
图中所示为一款“智能照明灯”的电路,天暗时灯L自动发光,天亮时自动熄灭.控制电路中,电源电压恒定,R1为定值电阻,R2为光敏电阻,其阻值随光照强度而变化.以下说法正确的是(   )

图片_x0020_100009

A . 电磁继电器利用电磁感应原理工作 B . R2的阻值随光照强度的增大而增大 C . 当光照强度增大时,电压表示数减小 D . 若将R1换成阻值稍小的电阻,可增加灯L的发光时间
在右图所示的电路中,电源电压保持不变,当开关S闭合,滑动变阻器滑片P向右移动时,电流表和电压表示数的变化分别为(   )

图片_x0020_1706468988

A . 电流表的示数变小,电压表的示数变大 B . 电流表的示数变大,电压表的示数变小 C . 电流表的示数变小,电压表的示数不变 D . 电流表的示数变小,电压表的示数变小
如图所示,电源电压保持6V 不变,电流表的量程为0 ~ 0.6A,电压表的量程为0 ~ 3V,定值电阻的规格为“10 图片_x0020_100015 0.5A”,滑动变阻器的规格为“20 图片_x0020_100016 1A”。闭合开关,为了保证电路安全,在变阻器滑片移动过程中,下列说法正确的是(   )

图片_x0020_100017

A . 电阻R1消耗功率允许的变化范围为0.4W~ 0.9W B . 电流表示数允许的变化范围为0.2A~ 0.5A C . 变阻器R2接入电路的阻值允许变化范围为2 图片_x0020_100018 ~ 20 图片_x0020_100019 D . 电路消耗总功率允许的变化范围为1.2W~ 3W
图甲中标有“2.7 V”字样小灯泡的电流电压关系如图乙所示。定值电阻R1=10Ω。R2由三段材料不同、横截面积相同的均匀直导体EF、FG、GH连接而成(总长度为35cm),其中一段是铜导体,其电阻可忽略不计,另两段导体的阻值与自身长度成正比,P是与R2接触良好并能移动的滑动触头。小灯泡正常发光时电阻为Ω;若只闭合S、S1时,电流表示数I与P向左移动距离x之间的关系如图丙所示,导体GH间电阻为Ω;若只闭合S与S2 , 为确保灯丝不被烧坏,滑片P向左移动距离x的变化范围

图片_x0020_696355326

如图所示,电源两端的电压保持不变,R1、R2为阻值不同的定值电阻。闭合开关S后,下列说法中正确的是(   )

A . 定值电阻R1与R2并联 B . 电压表V1和V2的示数一定不相等 C . 滑动变阻器的滑片P移动过程中,电压表V1和V2的示数之和始终等于电源电压 D . 滑动变阻器的滑片P向右移动,电压表V1的示数变小
如图所示,电源电压保持不变,当开关闭合后,使滑动变阻器的滑片P向右移动过程中,以下说法正确的是(   )

A . 电压表的示数不变,电流表的示数变大,的示数变小 B . 电压表的示数不变,电流表的示数不变,的示数变大 C . 电压表的示数与电流表的示数的比值变大,的示数变小 D . 电压表的示数与电流表的示数的比值不变,的示数变小

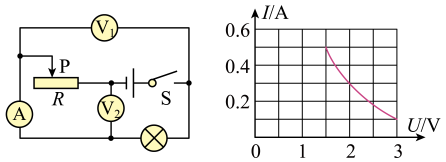

如图所示,电压表V1、V2的量程均为0~3V,电流表A的量程为0~0.6A,滑动变阻器R的规格为“50Ω   2A”,电源电压保持不变。滑动变阻器的滑片P在某一位置时,电压表V1、V2的示数分别为1.5V和3V,在保证电路各元件安全的最大范围内调节滑片P,其中一只电压表与电流表示数的变化图像如右图所示。下列说法中正确的是(   )

A . 电源电压为4V B . 小灯泡正常发光时的电阻为3Ω C . 小灯泡的额定功率为0.75W D . 整个电路工作消耗的最小功率为0.45W

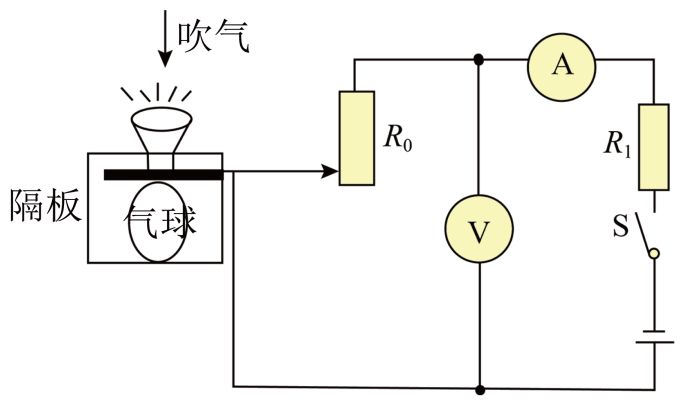

某创客小组自制肺活量比较装置,吹气时,气球胀大,隔板向上运动,下列说法正确的是(     )

A . 总电阻变大 B . 电流表示数变大 C . 电压表示数变大 D . 电路总功率变大

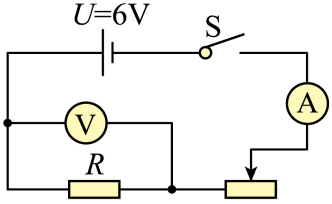

如图所示的电路中,电源电压为6V保持不变,R=10Ω,闭合开关S,下列说法不正确的是(   )

A . 当滑动变阻器的滑片在最左端时,电流表的示数是0.6A B . 当滑动变阻器的滑片向右移动时,电压表的示数与电流表的示数的比值不变 C . 当电流表的示数为0.2A时,R的功率为0.4W D . 当滑动变阻器的滑片向左移动时,电流表的示数变大,电压表的示数变小
