第4节欧姆定律在串、并联电路中的应用知识点题库

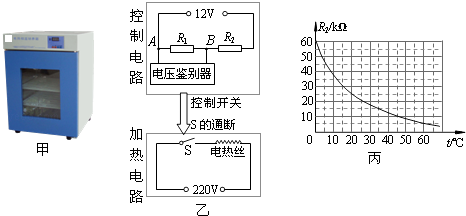

如图甲所示为自动恒温箱，内部的电路由控制电路和加热电路两部分组成，简化后的电路图如图乙所示．控制电路中的电源两端电压为12V，定值电阻R₁的阻值为5kΩ，R₂为装在恒温箱内的热敏电阻，工作环境的温度为15℃左右．如图丙所示为R₂阻值随温度变化的图象．电压鉴别器接在控制电路的A、B两点间，当热敏电阻R₂的阻值发生变化时，A、B间的电压U_AB随之发生变化．电压鉴别器可通过内部的电磁继电器控制加热电路中开关S的通断．当U_AB小于2V时，鉴别器将使加热电路中开关S闭合，使加热电路的电热丝通电而发热，从而使箱内温度升高；当U_AB大于3V时，鉴别器将使开关S断开，停止加热．在分析电路时，可将电压鉴别器内部视为断路．

则：

（1）当恒温箱内部的温度为20℃时，通过热敏电阻R₂的电流为 A．
（2）该恒温箱内的温度将保持在怎样的范围是℃～℃．
（3）若想使此恒温箱内的最高温度升高到45℃，在鉴别器功能和热敏电阻不变的条件下，可采取怎样的措施：．

如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片P向b端移动过程中，下列说法正确的是（）

A . 电流表A₁示数变小，电路的总电阻变小 B . 电流表A₂示数不变，电路消耗的总功率变小 C . 电压表V示数变小，R₁与R₂两端的电压之比变小 D . 电压表V示数不变，电压表V的示数与电流表A₂的示数比值变大

如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是（　　）

A . 电流表A₁的示数变小，电流变A₂的示数变大 B . 电流表A₁的示数和电流表A₂的示数同时变大 C . 电压表的示数变大，电流表A₁的示数变小 D . 电压表的示数不变，电流表A₂的示数变小

如图所示电路中，电源电压不变，闭合电键，当移动滑动变阻器滑片P时，下列判断中正确的是（）

A . P向右移动，A的示数减小 B . P向左移动，V₁的示数增大 C . 无论P向哪侧移动，V₁与V₂示数的差值增大 D . 无论P向哪侧移动，V₂与A示数的比值不变

如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，电流表示数将，电压表示数将.

在如图所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器R₂的滑片P由中点向右端移动时，在下列①~④项中，不变的（）

①电流表A₁的示数
②电流表A₂的示数

③电流表A₂示数与电流表A₁示数的比值

④电压表V示数与电流表A₁示数的比值

A . 只有① B . 只有①②③ C . 只有①④ D . 只有①③④

如图所示，电源电压保持不变，闭合开关S₀ ，滑动变阻器R的滑片向左移动的过程中，下列说法正确的是（　　）

A . 闭合开关S，若甲、乙均为电压表，则两表示数均变小 B . 闭合开关S，若甲、乙均为电压表，则甲示数不变，乙示数变大 C . 断开开关S，若甲、乙均为电流表，则两表示数均变大 D . 断开开关S，若甲、乙均为电流表，则乙示数不变，甲示数变大

如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）

A . L变亮 B . 电压表示数变大 C . A₁示数变大 D . 电路总功率变小

在如图所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）

A . 伏特表示数变大，灯变暗 B . 伏特表示数变小，灯变亮 C . 安培表示数变小，灯变亮 D . 安培表示数不变，灯变暗

如图所示的电路中，电源电压保持不变.闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法正确的是（）

A . 电压表示数变小 B . 电流表A示数变大 C . 电压表示数不变 D . 电流表A₁示数变小

如图电路中，电源电压保持不变。闭合电键S，向右移动滑动变阻器滑片P的过程中（）

A . 电流表A的示数不变 B . 电压表V₂的示数变小 C . 电压表V₁示数与电压表V₂示数的差值变大 D . 电压表V₁示数与电流表A示数的乘积变小

如图所示，电源电压保持不变，R₁：R₂：R₃＝1：1：2．闭合开关S₁、S₂ ，电压表V₁、V₂的示数分别为U₁、U₂ ，电流表A的示数为I，只闭合开关S₁ ，电压表V₁、V₂的示数分别为U₁′、U₂′，电流表A的示数为I′，则下列说法中错误的是（）

A . U₁：U₂＝1：1 B . U₁′：U₂′＝1：3 C . I：I′＝4：1 D . U₂：U₂′＝2：3

如图所示，电源的电压不变，闭合开关S，将滑动变阻器的滑片P向左端移动过程中，下列说法正确的是（）

A . 电流表A的示数减小，电压表V的示数增大 B . 电流表A的示数增大，电压表V的示数减小 C . 电流表A和电压表V的示数都减小 D . 电流表A和电压表V的示数都增大

如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（）

A . 电压表的示数变大，灯L变亮 B . 电压表的示数变小，灯L变暗 C . 电压表的示数变大，灯L变暗 D . 电压表的示数变小，灯L变亮

如图为一款“智能家居照明灯"的电路，灯L天暗时自动发光，天亮时自动熄灭。控制电路中，电源电压恒定，R₁为定值电阻，R₂为光敏电阻，其阻值随光照强度而变化。以下说法正确的是（）

图片_x0020_100020

A . R₂的阻值随光照强度增大而增大 B . 当光照强度增大时，电压表的示数减小 C . 电磁继电器是利用电流的磁效应原理工作的 D . 若将R₁换成阻值稍小的电阻，可延长灯L的发光时间

如图所示，在“研究小灯泡电阻”的实验中，闭合开关，滑动变阻器滑片向左移动的过程中，下列说法正确的是（）

A . 电流表示数减小，小灯泡变亮 B . 电压表示数变大，小灯泡变暗 C . 电压表示数与电流表示数比值变大 D . 小灯泡变亮，电路消耗的总功率变小

如图所示电路，电源电压恒定，电路中各元件完好，在工作过程中不会损坏， $\text{[math]}$ 为定值电阻， $\text{[math]}$ 为滑动变阻器，闭合开关 $\text{[math]}$ 后，在滑动变阻器的滑片 $\text{[math]}$ 由 $\text{[math]}$ 向 $\text{[math]}$ 滑动的过程中，电压表 $\text{[math]}$ 的示数将，电压表 $\text{[math]}$ 的示数与电流表 $\text{[math]}$ 的示数之比将（均填“变大”“变小”或“不变”）

如图所示，电源电压保持不变，灯L标有“U₀、P₀”字样，闭合开关，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为2U₀ ，则滑动变阻器的最大阻值为；当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为。（不计温度对灯丝电阻的影响）

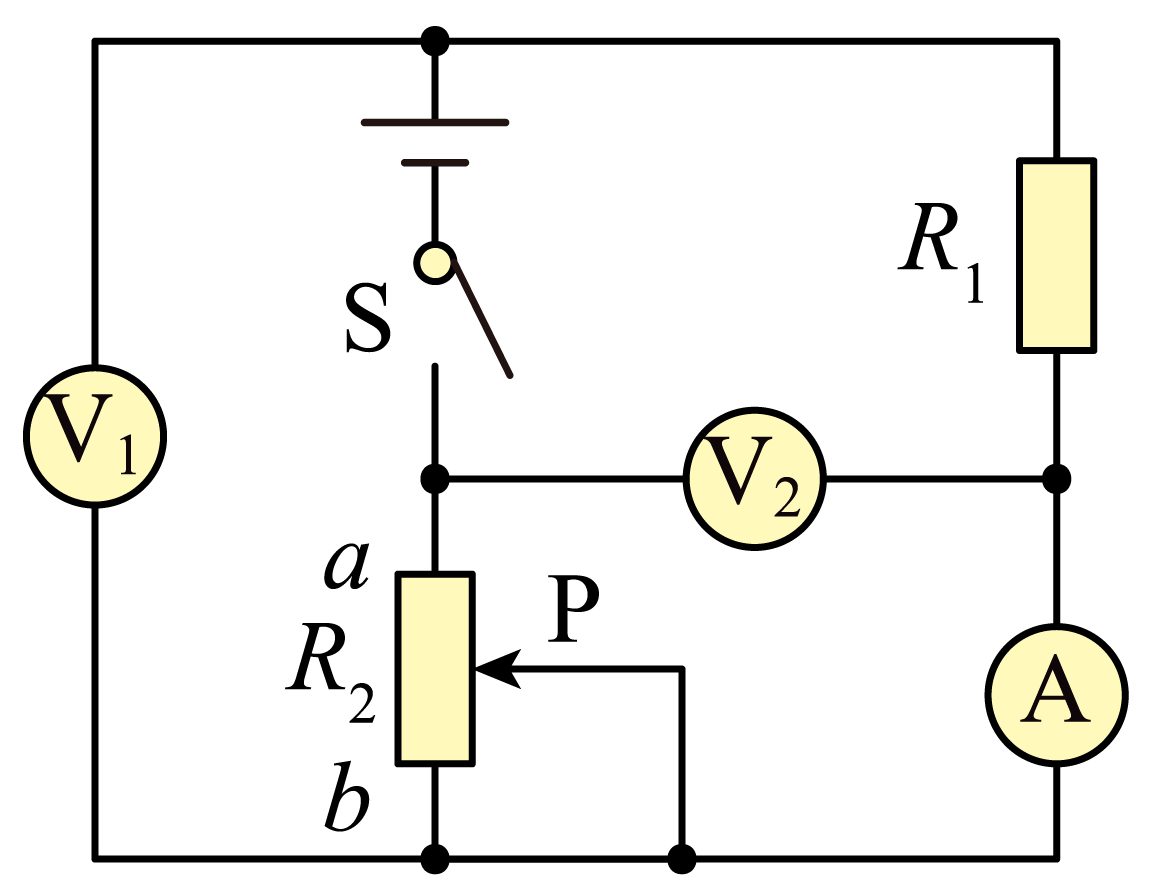

如图所示，电源电压保持不变，R₁是定值电阻，R₂是滑动变阻器。闭合开关 $\text{[math]}$ 后，滑动变阻器的滑片P从中点移动到 $\text{[math]}$ 端，下列判断正确的是（）

A . 电流表A的示数变小，电压表 V₁的示数变小 B . 电压表V₂的示数与电流表A的示数的比值不变 C . 电压表V₂的示数变大，电阻R₁消耗的功率变小 D . 电压表V₁示数变化量与电压表V₂示数变化量相等

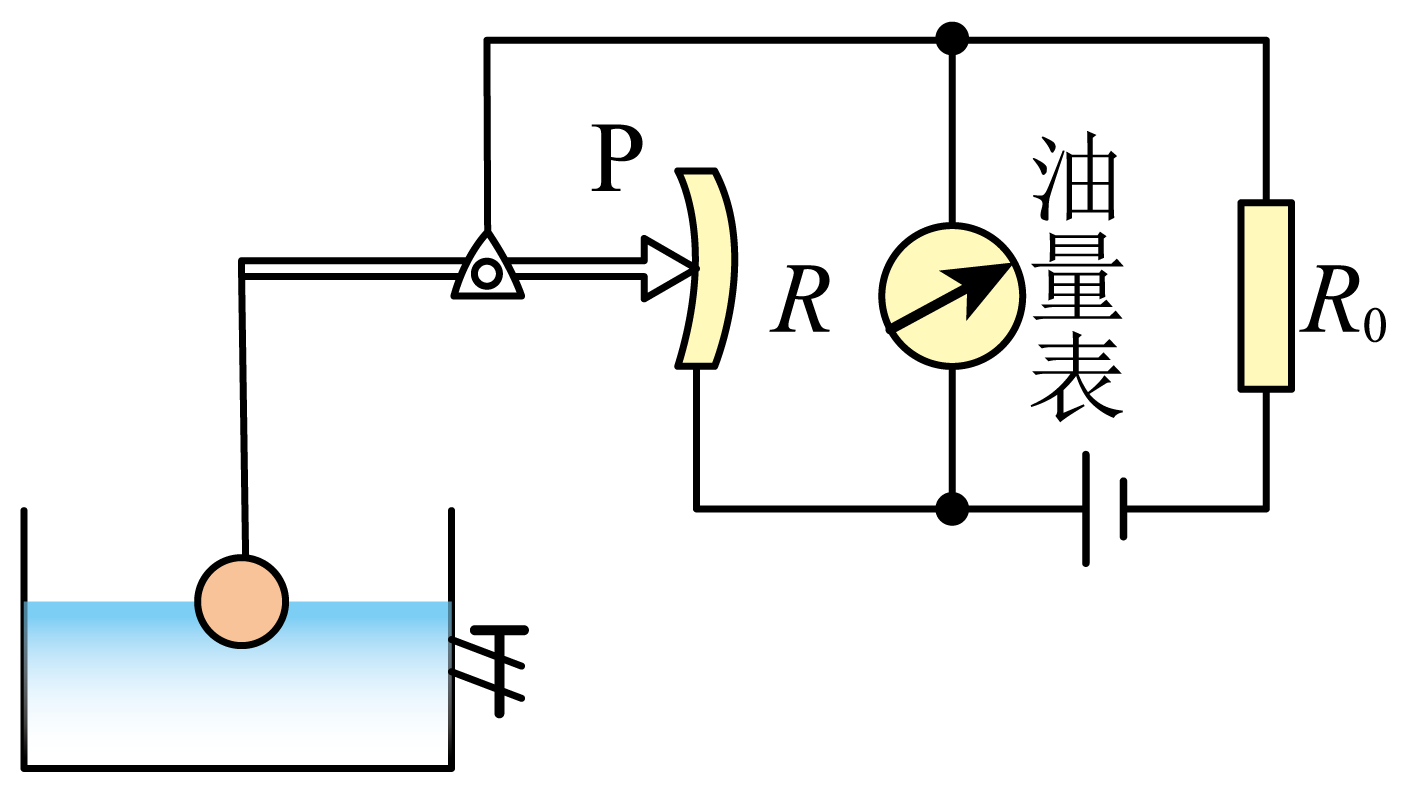

如图是一种自动测定油箱内油面高度的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆连接，滑杆可以绕固定点转动，则下列说法正确的是（）

A . 电路中R和R₀是并联连接的 B . 油量表是由电流表改装而成的 C . 油位越高，通过R₀的电流越小 D . 油位越低，R两端的电压越大
