第4节 欧姆定律在串、并联电路中的应用 知识点题库

如图所示，闭合开关S，调节滑动变阻器使灯泡亮度增加的过程中，电压表和电流表示数的变化情况是

如图是一个天然气泄漏检测电路的原理图．电源电压恒定不变，R₀为定值电阻，R为气敏电阻（其阻值随天然气浓度的增大而减小），则（   ）

①天然气浓度增大，电压表示数变大

②天然气浓度减小，电流表示数变大

③天然气浓度增大，电路消耗的总电功率变小

④天然气浓度减小，电压表与电流表示数的比值不变．

如图所示，电源电压保持不变，当S₂闭合时，下列说法中正确的是（   ）

如图所示的四种电路，其中滑片向右滑动时，电表示数增大的电路是（   ）

如图所示的电路中，电源两端的电压保持不变，R₂为定值电阻．闭合开关 S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（　　）

如图，已知电源电压为24V，R₂上标有“100Ω  3A”的字样，灯泡上标有“12V  3W”的字样，电流表A₁的量程为0～0.6A，电流表A的量程为0～3A.

如图所示，电源电压不变，开关闭合，当滑动变阻器滑片P向右移动时，下列判断正确的是（    ）

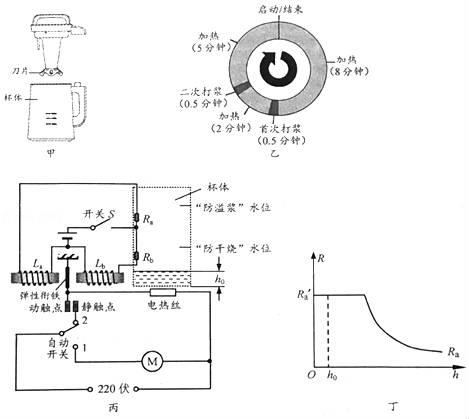

如图甲为某型号豆浆机示意图，将黄豆和清水放入杯体，经过如图乙“三次加热、二次打浆”的工序，可制作可口的豆浆。

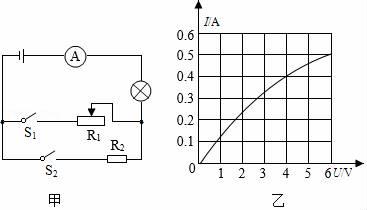

如图甲所示，电源电压恒定不变，滑动变阻器R₁的最大阻值是40Ω，小灯泡的额定电压为6V，它的电流随电压变化的图象如图乙所示。

小华用如图所示的电路测量合金丝电阻，电源电压为6V，请在图中用笔画线代替导线，将实验电路连接完整，使实验中滑动变阻器的滑片向右移动时电流表示数变大

如图所示，开关闭合后，滑变阻器的滑片P向右移动过程中，电流表的示数，电压表的示数之和（选填“变大”、“变小”或“不变’）。

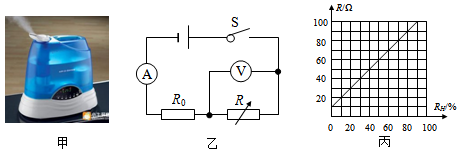

如图甲为超声波加湿器，其内部湿度监测装置的简化电路如图乙。已知电源电压恒为12V，定值电阻R₀的阻值为30Ω，电流表的量程为0～0.2A，电压表的量程为0～9V．湿敏电阻R的阻值随湿度RH的变化关系如图丙，其最大阻值为120Ω（图象中未画出）。在保证电路安全工作的前提下，下列说法正确的是（   ）

如图为利用光敏电阻设计的监控装置示意图，R₁是光敏电阻。当光照射的强度增大时其阻值变小，R₂是定值电阻，电源电压不变，当有人经过通道遮蔽光线时（   ）

如图所示是某同学设计的密度测量仪。已知电源电压为6V，定值电阻R₀=5Ω，电流表的量程为0～0.6A,电压表的量程为0～3V,滑动变阻器的最大阻值为10Ω，并且滑动变阻器总长度为10cm，每厘米的电阻为1Ω，物体A的体积为100cm³,重力为10N,弹簧悬挂在固定位置,弹簧的另一端与滑动变阻器滑片相连,当不悬挂物体A时,滑片恰好位于滑动变阻器a端，当悬挂物体A后，滑片恰好位于b端。测量方法：在容器中加液体，使物体A浸没于液体中，通过电压表刻度盘标记密度值。

如图甲所示，电源电压保持不变，小灯泡的额定电压为12 V，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I－U关系图像如图乙所示，则电源电压为V，小灯泡正常发光的电阻为Ω。

小明设计了如图所示的输液提示器，在护士站显示输液进度和滴空报警。当袋中药液量减少时，弹簧的伸长量变（“长”或“短”），电压表示数（“增大”或“减小”）减小，灯泡亮度变亮（“变亮”或“变暗”）。

如图甲是文文同学家新买的一台冷暖空调扇，其内部简化电路如图乙所示R₁、R₂均为发热电阻，R₁的阻值为110Ω，M是电动机。开关S₁闭合后，当S₂接1、2时吹冷风；当S₂接2、3时吹温风；当S₃接3、4时吹热风，此时空调扇的总功率为1100W。已知：电源电压为220V。求：

如图甲所示电路，电源电压保持不变，为定值电阻，闭合开关S，将滑动变阻器的滑片从一端移动到另一端，小灯泡恰好正常发光，电流表与两电压表示数的变化关系如图乙所示，则小灯泡的额定功率为W，滑动变阻器的最大阻值为Ω，通电定值电阻至少消耗J电能。

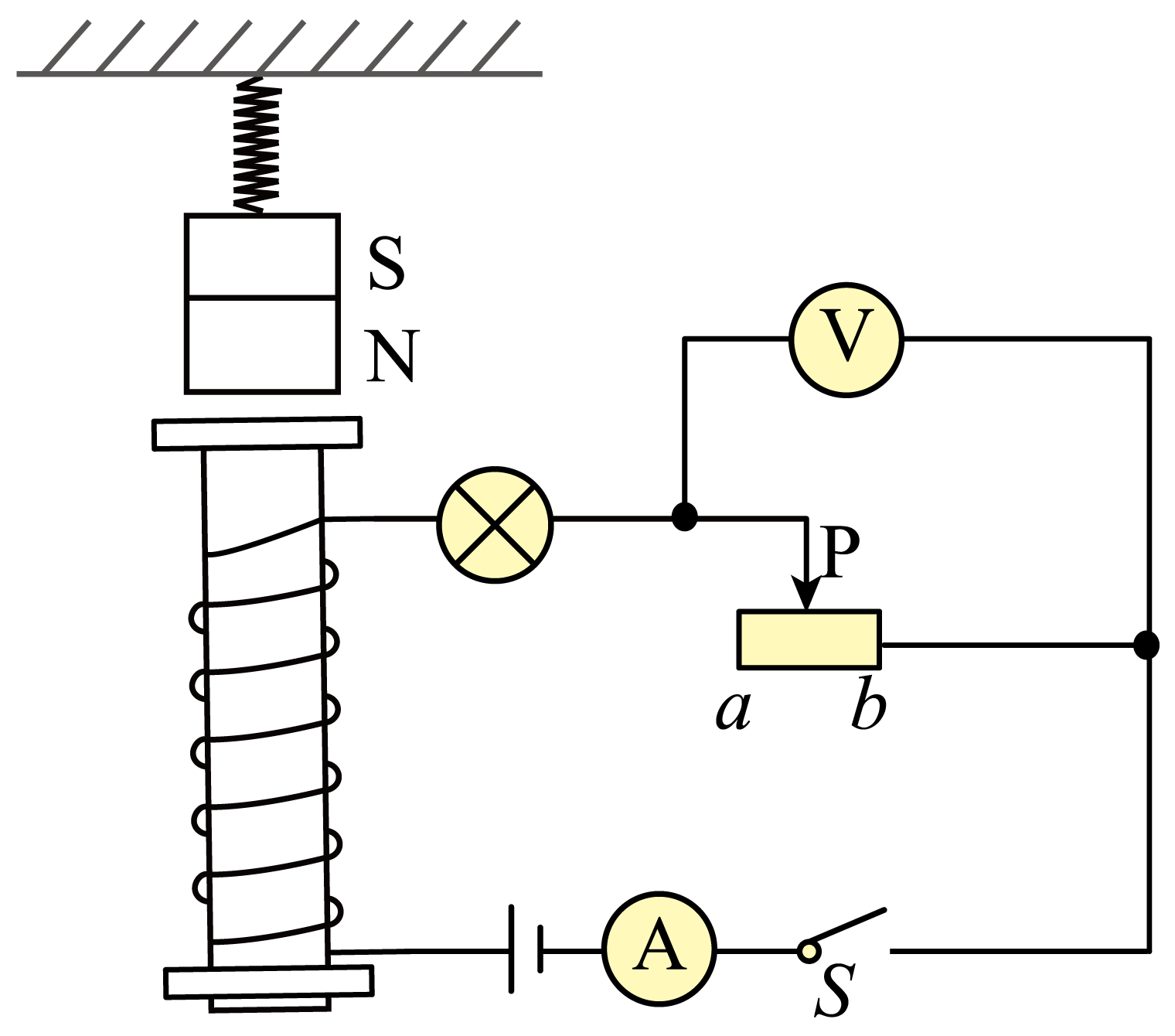

如图所示，在电磁铁正上方用弹簧挂着一条形磁铁。闭合开关后，当滑片P从a端向b端滑动过程中，下列说法正确的是（   ）

如图是一种测定油箱内油量的装置。竖直放置的均匀圆弧形电阻丝R长20cm，规格为1Ω/cm。滑片P与滑杆连接，滑杆可绕固定轴O转动。O是滑杆的中点，且与电阻丝R的中点在同一高度，滑杆的另一端通过轻质细杆连接一个浮子。油箱中的油量减少时，浮子随油面一起下降，带动滑杆使滑片向上移动，电流表的示数始终随之改变。
