第4节 变阻器 知识点题库

有一种台灯，其亮度可由连在开关处的变阻器连续调节，则其调节原理是（   ）

如图a所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b所示，根据图像的信息可知： （选填“甲”或“乙”）是电压表V₁示数变化的图像，电源电压为 V，电阻R₁的阻值为 Ω。

计算机鼠标内装有起自动控制作用的传感器，图是它的工作原理示意图．当物体M在导轨上平行移动时，可带动与之相连的金属滑片P移动，通过电压表示数可反映 物体M移动的距离，当物体M向右移动时，电流表示数将，电压表示数将．（填“变大” “不变”或“变小”）

如图所示，向同一方向移动滑片，电阻的变化效果相同的是（  ）

在“伏安法测电阻”的实验中，滑动变阻器能起到的作用是（　　）

测量小灯泡灯丝的电阻（小灯泡的实际电压未超过3V）

如图所示，变阻器接入电路中．当滑片向左滑动时，要使电阻减小，下列接法正确的是（   ）

将如图所示的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确（   ）

如图所示的电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是（   ）

如图所示，电源电压为3V，允许经过小灯泡的电流为0.2A．用笔画线代替导线，将图中元件连接成电路，要求：当滑动变阻器的滑片向左移动时，灯泡变亮．

滑动变阻器标称的“18Ω”表示；

滑动变阻器标称的“1.5A”表示．

如图所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化．这个实验说明导体的电阻与有关，受此启发，人们制造了一种可以改变电阻的元件，叫做．

如图所示，将滑动变阻器接入电路MN处．要求：S闭合，变阻器滑动片P向右滑动，电磁铁的磁性减弱．请连图，并标出小磁针的N、S极．

如图所示，甲的读数是，乙仪器的分度值是，木块长度是，丙的读数是Ω，丁组装后的实验装置的名称为，可用来探究与哪些因素有关，实验时通过观察注入U形管两边液柱的来得出结论．

如图是滑动变阻器的结构示意图，若当滑片向右移动时，接入电路的电阻变小，那么，应连接的接线柱为（   ）

如图所示，电阻箱的示数为 ．

如左图是一个滑动变阻器的简图，两条导线分别接了左上和右下两个接线柱，当滑片P向右滑动时，滑动变阻器接入电路的电阻变。如右图所示，电阻箱的示数是Ω。

下列工具读数正确的是（   ）

要在一段电路中产生电流，它的两端就要有电阻是导体对电流的作用。50Ω的实验用的定值电阻接入电路中，若开关没有闭合，则它的电阻是。现有一滑动变阻器，它的铭牌是“20Ω1A”，其中“20Ω”含义为，“1A”含义为。如图所示，电阻箱的示数是Ω。

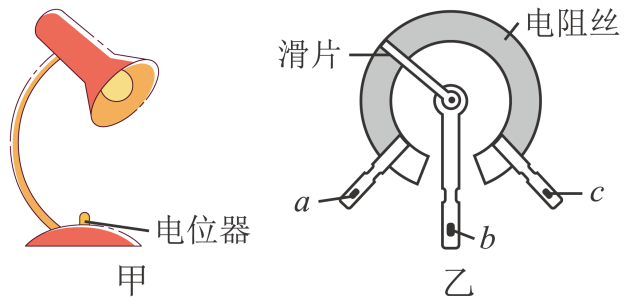

如图甲为某可调亮度的台灯，如图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连．当转动电灯旋钮时，滑片会在弧形电阻丝上同向滑动，即可调节灯泡亮度。下列分析正确的是（   ）

图甲中，铅笔的长度是cm；图乙中，电阻箱的读数是。
