第4节 变阻器 知识点题库

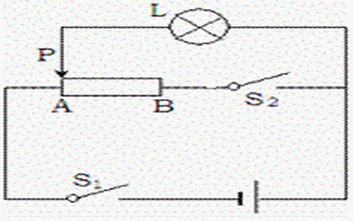

如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（　　）

将图甲中滑动变阻器连入图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是（）

小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示。若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确（）

如图所示电路，闭合开关后发现灯L₁比L₂亮。现在用滑动变阻器调节，使两灯的亮度相同，具体操作时（  ）

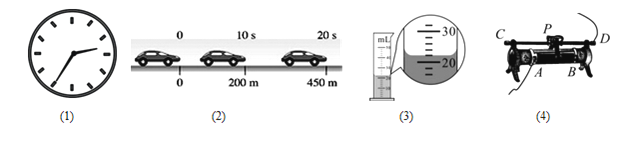

根据下面各图所给信息填空.

滑动变阻器连入电路后，要求滑片P向左移动时电路中的电流变小，则可以把接线柱 和 连入电路，也可以把接线柱 和 连入电路。

白炽灯用久了灯丝会变细，灯丝电阻会变；滑动变阻器是通过改变连入电路中电阻丝的来改变电阻的．

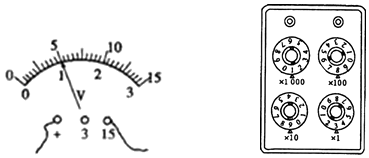

如图所示，电压表的示数是 V．电阻箱的读数是Ω

某滑动变阻器铭牌上标有“10Ω  1.5A”，其中10Ω表示 ，1.5A表示 ．

如图所示，电源电压恒定，闭合开关前，应将滑片P放在变器的端（填“A”或“B”）；闭合开关后，滑片P向左移动的过程中，滑动变阻器接入电路的电阻，电流表的示数．（填“变大”、“变小”或“不变”）

在滑动变阻器的四种接法中，当滑片P向右移动，接入电路的电阻值变大的是（   ）

电阻是导体对电流的作用，在图1中A、B为两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻（选填“大”、“小”）；如图2是电位器结构，a、b、c 是它的三个接线柱，若将b，c接入电路，逆时针转动旋钮时，按入电路的电阻值（选填“变大”、“不变”或“变小”）

滑动变阻器的滑片滑动时，接入电路的电阻发生变化的原因是（    ）

如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法中正确的是（   ）

为了测定风速的大小，小明设计了四种装置，如图所示，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动。现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大。以下四个图中符合要求的是(    )

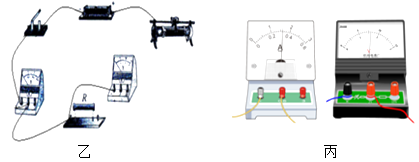

小明在练习电流表、电压表和滑动变阻器使用的实验中，想用电流表测量通过电阻R的电流，用电压表测量电阻R两端的电压，设计了连接了如图甲所示的电路。

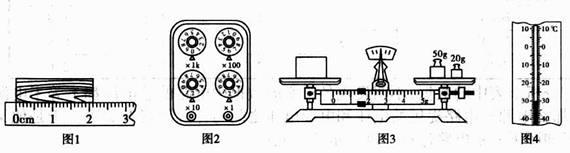

按要求完成填空：

如图所示的滑动变阻器的四种接法中，当滑片P向右移动时使电路中的电阻变小的接法是（  ）

有一铭牌上标有“20Ω 2A”字样的滑动变阻器，“20Ω”是滑动变阻器的，“2A”是滑动变阻器。

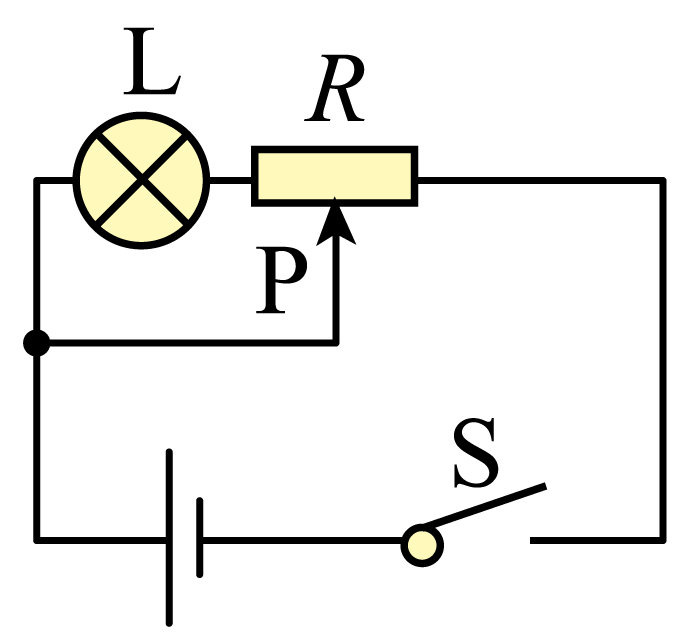

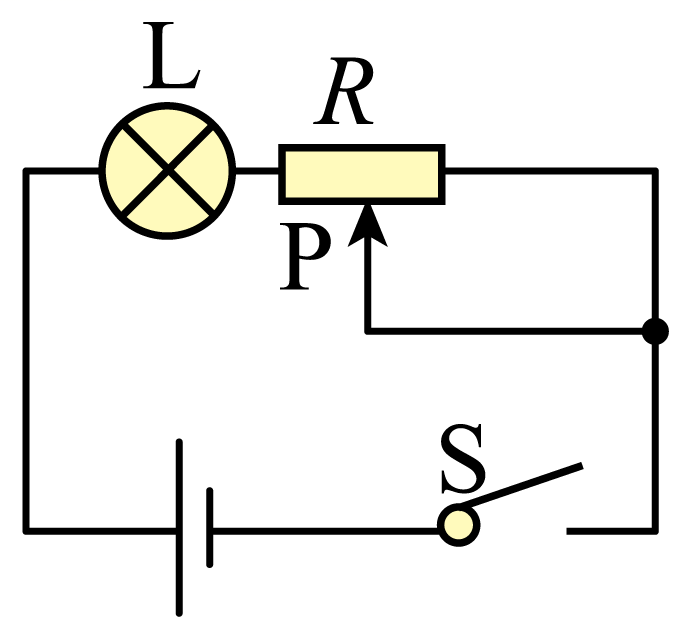

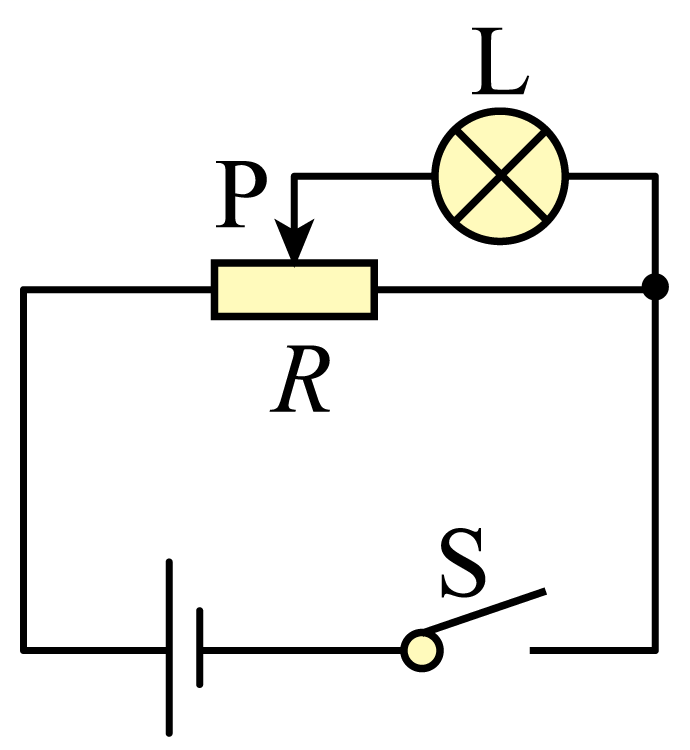

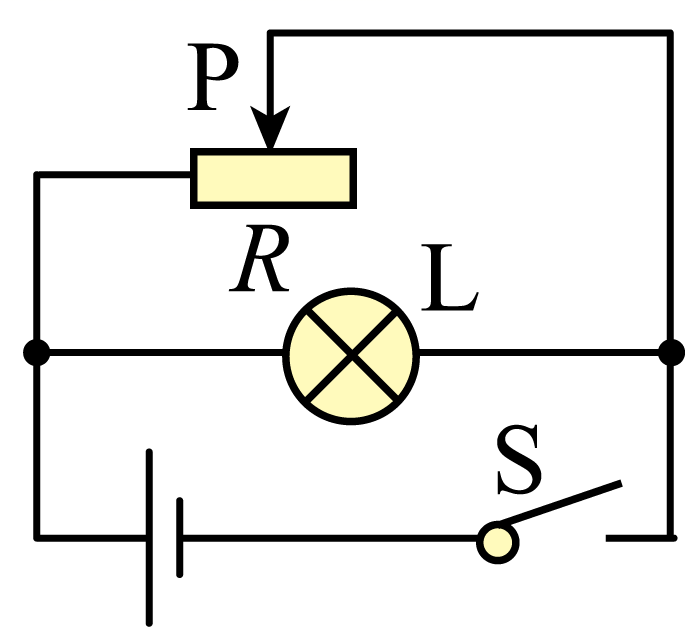

如图所示的电路，同种元件的参数均相等，能利用滑动变阻器调节电灯亮度的电路是（　　）
