第4节 变阻器 知识点题库

如图所示，R是用镍铬合金做成的变阻器，当导线夹向A端移动时，小灯泡的亮度将（　　）

实验室中有一铭牌上标有“20Ω2A”字样的滑动变阻器，如图所示，若要把它其中的两个接线柱连接到电路中去，共有 种正确的做法；“20Ω”指的是 接线柱间的电阻值，“2A”指的是 ．

如图，滑动变阻器的滑片P向右移动时，能增大接入电路的电阻值的是（　　）

在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（　　）

如图所示，当线夹子在铅笔芯上滑动时，灯泡的亮度发生变化，这是通过改变铅笔芯连入电路中的来改变其电阻的大小，实验器材中的是就根据这一原理制成的．

如图所示的滑动变阻器连入电路的4种接法中，当滑片P向左滑动时，滑动变阻器连入电路部分的电阻增大的是（   ）

如图所示，电源电压保持不变，滑动变阻器的最大阻值R₀=20Ω，当只闭合开关S₁ ， 滑片P置于最左端a时，电流表示数为0.2A；当开关S₁、S₂均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R₁=Ω，电源电压U=V．

如图，电阻R₁和滑动变阻器R₂串联．当滑片P向左移动时，以下说法正确的是（   ）

在收音机中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示，图中A、B、C 三个焊接点相当于变阻器的三个接线柱．使用电位器时只要把A 和B 接入电路，顺时针旋动滑片时，电位器接入电路的电阻值（　　）

如图为某同学设计的调光灯电路，S 为选择开关，分别与a点、b点、c 点接触，下列说法正确的（   ）

如图所示是小亮设计的水位计工作原理图，绝缘浮子随水拉的升降带动滑动变阻器 的金属滑杆 升降，通过电压表的示数及指示灯 的亮度弯化反应水位升降．下列判断正确的是（    ）

请按照下列要求作答.

如图所示是滑动变阻器的四种接线方法．当滑片P向右移动时，接入电路中的电阻变大的是（  ）

小梦为聊城市2018年5月份的体育测试设计了一个电子身高测量仪。如图的四个电路中，R₀是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下移动。能够实现身高越高，电压表或电流表示数越大的电路是（   ）

如图所示，当滑片向右移动时，变阻器连入电路的阻值变大的是（   ）

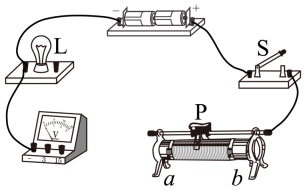

某实验小组的同学在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S，发现灯泡不亮。接下来，他最合理的是（   ）

如图所示是插入式电阻箱的结构示意图，它的最大阻值，AB两个接线柱之间的电阻值是

如图所示电阻箱的示数为 Ω。

如图所示的滑动变阻器的四种接法中，其中滑片P向右滑动，能使连入电路的电阻变小的是（　　）

在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。补上后要求：①电压表测小灯两端电压；②闭合开关S，向右端移动滑动变阻器的滑片P，灯变亮。
