第4节 变阻器 知识点题库

在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向左端滑动时，灯逐渐变暗，则下列接法正确的是（     ）

一只滑动变阻器上标有“30Ω 2A”字样，它表示的物理含义是：（1） ；（2） ．

如图所示电路，电源两端电压不变，已知滑动变阻器的最大电阻值为10Ω，定值电阻R的电阻值未知．当把滑动变阻器的滑片P置于变阻器的左端时，闭合开关S，电压表的示数为3V；当把滑动变阻器的滑片P移至变阻器中点时，电压表的示数为2V．则定值电阻R的阻值为Ω．

滑动变阻器是一种可以连续改变电路上 的仪器．有一个铭牌上标有“20Ω，2A”字样的滑动变阻器，使用时的要求是：

①不能使通过该滑动变阻器的电流超过  A；

②在闭合开关前，应使变阻器的滑片P处于阻值 处．

在如图所示的电路中，用滑动变阻器调节灯泡的亮度，若要求滑片P向右端滑动时灯泡逐渐变暗，则下列接法正确的是（   ）

如图所示，电源的电压为U，A为理想电流表，V₁和V₂为理想电压表，R₁为定值电阻，R₂为滑动变阻器，那么，当闭合开关S后，下列说法中正确的是（   ）

如图所示，电源保持6V的电压不变，开关S闭合后，电流表的示数是0.4A，电压表的示数为2V，则电阻R₁的阻值是Ω；将滑动变阻器R₂的滑片由a向b移动的过程中，电流表的示数将，电压表的示数将（两空选填“变大”、“变小”或“不变”）．

如图所示是一种自动测定油箱内油量多少的装置，R₁是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少．则（   ）

如图所示的为滑动变阻器的结构和连入电路情况示意图，当滑片向右滑时，连人电路的电阻变小的为（   ）

电位器是设备中常用的电路元件，实物与结构示意图如图所示，在音响设备中电位器必须与扬声器（选填“串”或“并”）联，已知流过扬声器的电流越大，音量越强，若要实现沿顺时针旋转调节旋钮时，降低音量，必须将两接线柱接入电路．

滑动变阻器是通过改变来改变电路中的电阻；如图所示电阻箱所显示的电阻是。

滑动变阻器是通过改变接入电路中电阻丝的来改变电阻的．如图所示的电路中，如果滑动变阻器的滑片P由A向B滑动时，灯泡变暗，导线的E端应接在滑动变阻器的（填“A”“B”或“C”）接线柱上．

如图所示，是生活中的电位器，其实质是我们学过的一种电学仪器。如图是实验室中常见的一种仪表的示意图，请你写出从图中得到的一条信息：。



如图所示的是插入式电阻箱的结构示意图，图中 A、B 两个接线柱之间的电阻值是Ω。

请用笔画线代替导线连接实物图，要求:当滑片向左移动时，通电螺线管的磁性增强且小磁针静止时的指向如图所示.

如图所示，电阻箱读数为Ω。

如图所示，电阻箱的示数是 Ω。

如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是（　　）

 　　

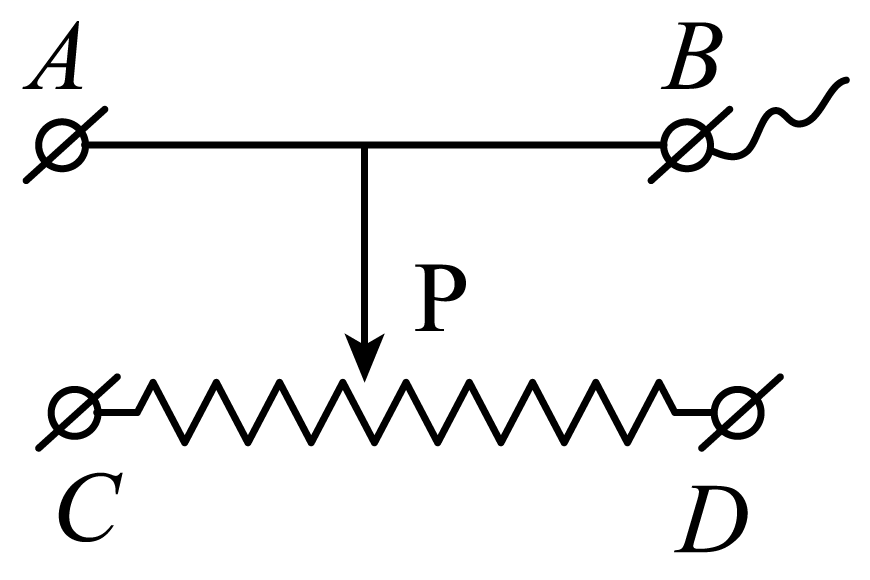

如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的来改变电阻的大小。
