第4节变阻器知识点题库

下图所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是( )

A . 电压表V₁与电压表V₂的示数之和保持不变 B . 电压表V₂与电流表A的示数之比保持不变 C . 电流表A的示数变小，电压表V₁的示数变大 D . 电流表A的示数变小，电压表V₂的示数变大

如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况是（）

A . 灯泡L变亮，电流表示数变大 B . 灯泡L变暗，电流表示数变小 C . 灯泡L变亮，电流表示数变小 D . 灯泡L变暗，电流表示数变大

两个滑动变阻器如图所示连接，将M、N两个接线柱接入电路，为使这两只滑动变阻器接入电路的总电阻最大，两滑片的位置应为（）

A . P₁和P₂都放在最右端 B . P₁和P₂都放在最左端 C . P₁放在最左端，P₂放在最右端 D . P₁放在最右端，P₂放在最左端

有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线。甲、乙导线粗细相同，甲比乙短；乙、丙两导线长短一样，乙比丙粗；丙、丁长短粗细相同；则四根导线按其电阻大小排列是( )

A . R_甲＞R_乙＞R_丙＞R_丁 B . R_丁＞R_丙＞R_乙＞R_甲 C . R_丙＞R_乙＞R_甲＞R_丁 D . R_乙＞R_丁＞R_甲＞R_丙

滑动变阻器是通过改变电阻丝接入电路的来改变接入电路的电阻值，从而改变电路中的电流。一个标有“10Ω 2A”的滑动变阻器，它的阻值变化范围是 Ω。

如图（甲）为调光台灯，（乙）为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是（）

A . A接M，B接N B . C接M，D接N C . A接M，D接N D . B接M，C接N

如图所示的四幅图中，下列说法不正确的是（）

A .

用手触摸静电球时，头发竖起，形成“怒发冲冠”的现象，说明同种电荷相互排斥 B .

该滑动变阻器接入电路使用，闭合开关前，应将滑片移至滑动变阻器的最左端向上 C .

滴入热水中的墨水比滴入冷水中的墨水扩散的快，说明温度越高，分子运动越剧烈 D .

拉动玻璃板，玻璃板脱离水面时，弹簧测力计示数变大，说明分子间存在斥力

滑动变阻器是用较大的合金线制成的，这种合金线又叫电阻丝．改变电阻丝在电路中的，就可以逐渐改变连入电路的电阻大小，从而逐渐改变电路中的大小．

关于物理实验过程的一些操作，下列说法中正确的是（）

A . 天平可以在不水平的实验台上操作，但是要调横梁平衡 B . 读取量筒中水的体积数据时，视线没有和凹液面最低处相平是实验操作误差 C . 在“探究电流与电压的关系”实验中，滑动变阻器的主要作用是改变灯泡两端的电压 D . 在“探究电流与电阻的关系”的实验中，滑动变阻器的主要作用是保护电路

在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（）

A . M接A，N接B B . M接C，N接D C . M接C，N接B D . M接A，N接D

在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）

A . 电压表示数变大，灯变暗 B . 电压表示数变小，灯变亮 C . 电流表示数变小，灯变亮 D . 电流表示数不变，灯变暗

小明利用如图甲所示的电路做“探究电压一定时电流与电阻的关系”的实验。已知电源电压为3V且保持不变，滑动变阻器电阻丝的阻值与其长度成正比，部分实验装置已经接好，如图乙所示。

（1）用笔画线表示导线完成图乙未连接完整的实物图。
（2）如图乙所示，小明先将R₁的滑片移至最左端，调节R₂使电压表示数为2V，记录电流表的示数；之后将R₁的滑片向右移动，依次使滑动变阻器R₂接入电路的长度为电阻丝总长度的 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ ，每次移动R的滑片后，应向（选填“左”或“右”）移动（选填“R₁”或“R₂”）的滑片，使电压表示数为V，并记录各次移动后电流表示数，最后一次实验滑动变阻器R₁和R₂消耗电功率之比为。

如图甲所示，为一种调光型台灯中使用的电位器示意图（图中虚线所示为旋钮），P为可导电的旋片，转动旋钮可以改变旋片在碳膜（相当于一根电阻丝）上的位置，C、D、E为三个接线柱，C、E分别连在碳膜两端，D通过导体连在旋片P上．图乙是台灯的其余部分电路，请你以笔画线将甲、乙两图连在一起，要求顺时针转动旋钮时灯泡亮度增加．

滑动变阻器是通过改变连入电路中电阻线的来改变电阻的．如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与接线柱接在电路的M、N两端。

在如图所示的电路中，将两个电流表A₁、A₂分别正确连入电路不同位置，闭合开关S，两个电流表均有示数，且A₁的示数大于A₂的示数．移动滑动变阻器R₁的滑片P时，观察到两个电流表的示数随之改变．

（1）电流表A₁测量的是中的电流，A₂测量的是中的电流．(均选填“R₁支路”、“R₂支路”或“干路”)
（2）若变阻器的滑片P向右端移动，则在移动过程中电流表A₁与A₂示数的比值(选填“变大”、“变小”或“不变”)．

如图所示，电阻箱的示数为Ω。

如图，在做“探究电流与电压、电阻的关系”实验中，采用了6V蓄电池、最大阻值为50Ω的滑动变阻器､电流表和电压表等器材。

（1）在研究电流与电压的关系实验时，一般是连接同一电阻R₁ ，通过适当来改变R₁两端的电压；
（2）在研究电流与电阻的关系实验时，当用10Ω的电阻连接在电路AB间测得电压为2V后，断开开关，用20Ω的电阻替换AB间的R₁ ，然后闭合开关，应将滑片向（选填a、b、或下）端移动，直到看到时，才能读出所需电表的示数。

如图所示为滑动变阻器的结构和连入电路的示意图．当滑片P向右滑动时，连入电路的电阻变大的是（）

A .

B .

C .

D .

如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）

A .

B .

C .

D .

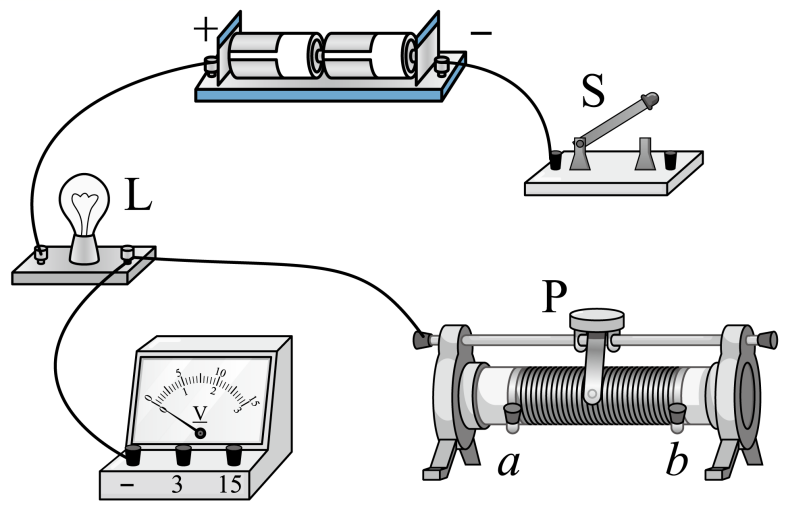

如图的电路，有两根导线尚未连接，请用笔画线代替导线补上，要求电压表能测量灯泡两端的电压，滑动变阻器能调节灯泡的亮度。
