12.1 杠杆知识点题库

使用下列简单机械，为了省力的是（）

A . 龙舟比赛用的船桨 B . 拔钉子的羊角锤 C . 理发用的剪刀 D . 旗杆顶的定滑轮

如果分别用不同方向的三个力作用于杠杆的A点，都能使如图所示的杠杆平衡，那么最小的力是（　　）

A . F₁ B . F₂ C . F₃ D . 无法确定

如图所示，想要在B点施加最小的动力撬起铁路上报废的道钉，请画出该最小动力F的示意图，并标出动力臂L．

如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（）

A . 油量表是由电流表改装而成的 B . R、R₀在电路中是并联的 C . 油位越高，流过R的电流越大 D . 油位越高，R两端的电压越大

使用简单机械匀速提升同一物体的四种方式如图所示，不计机械自重和摩擦，所需动力最大的是（　　）

A . F₁ B . F₂ C . F₃ D . F₄

如图所示，O点表示杠杆的支点，其中错误的是（）

A .

B .

C .

D .

在生产生活中，利用如图所示的简单机械时，能省距离的是（）

A .

笤帚 B .

斜面 C .

滑轮组 D .

羊角锤

在“探究杠杆的平衡条件”的实验中：

（1）在没有挂钩码时杠杆的平衡位置如图（甲）所示．为使杠杆在位置平衡，应将杠杆左端螺母向边旋一些（选填“左”或“右”）．
（2）调好后，第一组按图（乙）进行实验，第二组按图（丙）进行实验．你认为第组实验更好，理由是．
（3）实验结束后，小明提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是小组同学利用如图丁所示装置进行探究，发现在杠杆左端的不同位置，用弹簧测力计竖直向上拉使杠杆处于平衡状态时，测出的拉力大小都与杠杆平衡条件不相符．其原因是：．
（4）在实验中，多次改变力和力臂的大小主要是为了

A . 减小摩擦 B . 使每组数据更准确 C . 多次测量取平均值减小误差 D . 获取多组实验数据归纳出物理规律．

如图所示，不计重力的杠杆OB可绕O点转动，重为10N的重物P悬挂在杠杆的中点A处，拉力F₁与杠杆成30°角，杠杆在水平位置保持平衡，根据杠杆的平衡可求出拉力的大小F₁=N；若仅增大拉力F₁与杠杆间的夹角，其它条件保持不变，则拉力F的大小变化规律是．

搬运砖头的独轮车，车厢和砖头所受的总重力G＝1400N，独轮车有关尺寸如图所示则动力F＝N．为了更省力，工人师傅可以采取的措施是（写出一条即可）

如图甲所示，叉车的两个前轮宽大、两个后轮窄小。每个前轮与地面的接触面积为0.05m² ，每个后轮与地面的接触面积为0.02m² ，叉车（包含人）的重心在P点，叉车和人的总质量为2.1t。某次工作时，叉车托着1.5t的货物（重心在Q点）从A点竖直匀速提升到B点，再水平匀速移动到C点，如图乙所示，共用了2min，g取10N/kg。求：

（1）当叉车不放货物静止在水平地面上时，叉车对地面的压强大小？
（2）从A到C过程中，叉车对货物做功的功率是多少？
（3）图中叉车装运的货物最大重力是多少？

在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡.在图中画出这个力的示意图和力臂.

图片_x0020_33794

如图中的杠杆是费力杠杆的是（）

A .

钳子 B .

自行车手闸 C .

独轮车 D .

船桨

如图所示是一根“工”字型杠杆，已知上下、左右相邻的悬挂点位间的距离相等，每个钩码重0.5N，此时在已调节水平平衡的杠杆左侧挂上4个钩码，右侧用弹簧测力计竖直向下拉，使杠杆刚好处于水平平衡状态，以下说法正确的是（不计弹簧测力计自重）（）

图片_x0020_100009

A . 此时弹簧测力计的示数为2N B . 将左侧钩码减少1个并向左移一格，弹簧测力计的示数不变 C . 只将右侧弹簧测力计的悬挂点下移一格，弹簧测力计的示数不变 D . 只将弹簧测力计按如图所示方向转动30度，弹簧测力计的示数变小

如图所示，碗中盛有水，木筷与碗口接触点O为支点，请你以O点为支点，画出浮力和浮力的力臂。

如图是一根曲杆，可绕O点转动，C点处悬挂着一个物体。若在A点施加一个最小的力使杠杆在图示位置平衡，请画出力F的示意图和F的力臂l₁。

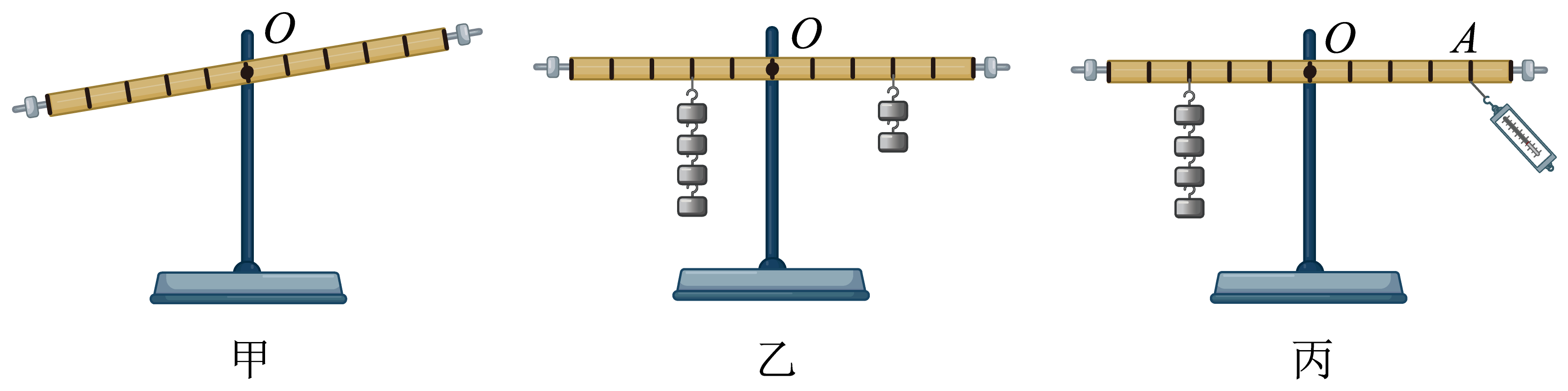

如图所示是利用刻度均匀的轻质杠杆探究“杠杆平衡条件”的实验装置。

（1）如图甲所示，实验前，杠杆左侧下沉，则应将左端的平衡螺母向（选填“左”或“右”）调节，直到杠杆在位置平衡，目的是；
（2）杠杆平衡后，在左右两侧分别挂上钩码，杠杆再次在水平位置平衡，如图乙所示，要使杠杆重新在水平位置平衡，只需将即可（填一种即可）；
（3）如图丙所示，已知杠杆上每个小格长度为5cm，每个钩码重0.5N，当弹簧测力计在A点斜向下拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡，拉力N；
（4）实验中同学发现：如果在杠杆的O点用弹簧测力计向任意方向施加一个力，这个力在探究实验时都不影响到杠杆的平衡，原因是。

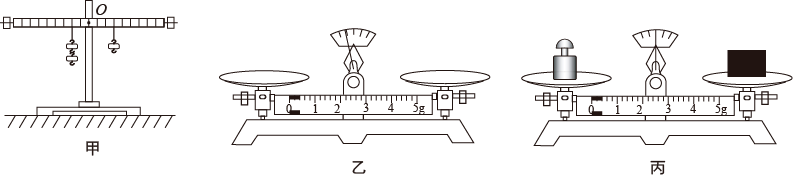

下面是探究“杠杆平衡条件”的实验过程，请回答下列问题：

（1）实验前要调节杠杆在水平位置平衡，这样做的目的是方便测量。
（2）如图甲所示，要想使杠杆在水平位置平衡，只需将支点侧的钩码向右移动一格即可。通过改变力和力臂进行多次实验，收集到了如下表所示的数据，通过分析可以得出杠杆平衡的条件是：。
次数
动力F₁/N
动力臂l₁/m
阻力F₂/N
阻力臂l₂/m
$\text{[math]}$
$\text{[math]}$
$\text{[math]}$
$\text{[math]}$
$\text{[math]}$
$\text{[math]}$
$\text{[math]}$
$\text{[math]}$
$\text{[math]}$
$\text{[math]}$
$\text{[math]}$
$\text{[math]}$
$\text{[math]}$
$\text{[math]}$
$\text{[math]}$
$\text{[math]}$
$\text{[math]}$
$\text{[math]}$
$\text{[math]}$
$\text{[math]}$
（3）天平的实质是一个等臂杠杆，根据前面的探究可知，若在调节天平时将游码零后，指针指在分度盘中线的左侧（如图乙），则应向调节平衡螺母才能使天平平衡，这个过程实际上是通过改变（填“力”或“力臂”）使天平平衡的。
（4）如图丙所示，用天平测量物体质量的过程中将物体和砝码的位置放反了，若游码在零刻线处时天平平衡，则根据杠杆平衡条件判断，此时测量的结果与真实值相比会（填“偏大”、“偏小”或“没有变化”）。

如图所示的生活用具中，使用时属于省距离杠杆的是（）

A .

筷子 B .

托盘天平 C .

核桃夹 D .

瓶盖起子

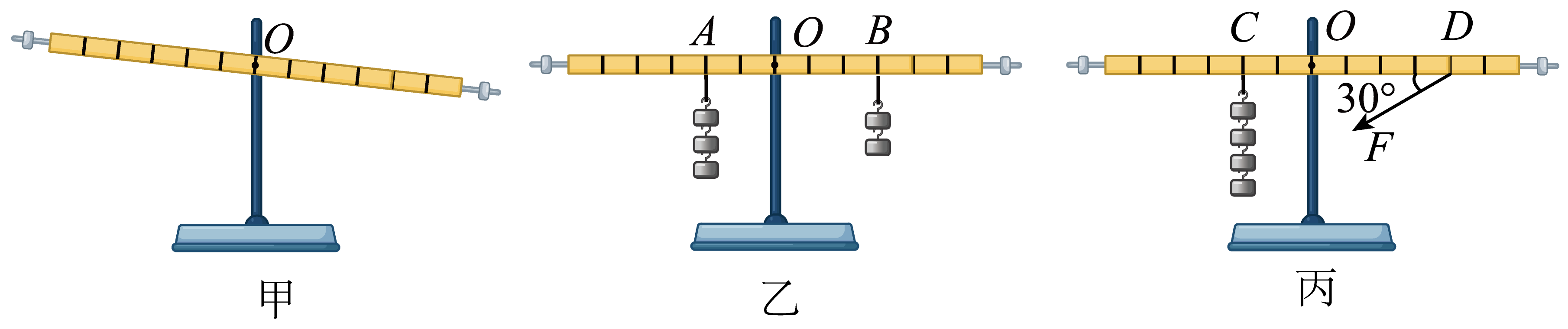

如图所示是“探究杠杆的平衡条件”的装置，每个钩码重为1N（钩码个数若干），弹簧测力计量程为0~10N。

（1）将该装置置于水平桌面上，静止时处于甲图所示状态。为使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向（选填“左”或“右”）移，这样做的好处是便于直接测量。
（2）乙图中杠杆恰好处于水平平衡，若在A点下方再挂一个相同的钩码，为使杠杆保持水平平衡，则需将B点的钩码向右移动格。
（3）丙图中杠杆每个小格长度均为5cm，在C点竖直悬挂4个重为1N的钩码，当在D点用如丙图所示动力F拉杠杆。使杠杆在水平位置平衡，此时动力臂为cm，动力F为 N。

次数	动力F₁/N	动力臂l₁/m	阻力F₂/N	阻力臂l₂/m
$\text{[math]}$	$\text{[math]}$	$\text{[math]}$	$\text{[math]}$	$\text{[math]}$
$\text{[math]}$	$\text{[math]}$	$\text{[math]}$	$\text{[math]}$	$\text{[math]}$
$\text{[math]}$	$\text{[math]}$	$\text{[math]}$	$\text{[math]}$	$\text{[math]}$
$\text{[math]}$	$\text{[math]}$	$\text{[math]}$	$\text{[math]}$	$\text{[math]}$
