12.1 杠杆 知识点题库

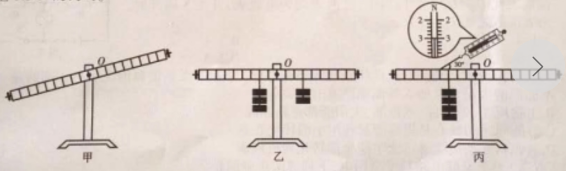

（1） 实验前,杠杆在如同如图甲所示的位置静止，此时杠杆（选填“达到”或“未达到”）平衡状态。晓宇将右端的平衡螺母向（选填“左”或“右”）调节，使杠杆在水平位置平衡，目的是。

（2） 晓宇完成第一次操作后的实验现象如图乙所示，他记录数据并得出了“动力×动力臂=阻力×阻力臂”结论。明明同学认为他的做法不合理，理由是：。

（3） 另一个同学分析实验数据后，得出的结论是：动力×支点到动力作用点的距离等于=阻力×支点到阻力作用点的距离。晓宇同学为了证明该同学的结论是错误的，做了如图丙所示的实验，此实验（选填“能”或“不能”）说明该同学的结论是错误的，图丙实验中，杠杆上每小格的长度为5cm，当弹簧测力计斜向上拉（与水平方向成30°）杠杆，使杠杆在水平位置平衡时，拉力的力臂是cm。

（1） 康康骑车时，车轮转动发出“唰唰”声，分析表明，声音是由物体的产生的；

（2） 关于动感单车，下列说法正确的是______

（3） 如图所示是某次康康移动单车时的操作图，请在图中画出他在A点所施加动力F₁的力臂 ；

（4） 单车的骑行阻力可调节。如图所示，在车轮上方有一个摩擦片，逆时针旋转“刹车球头”，与之相连的摩擦片上移；顺时针旋转“刹车球头”，摩擦片下移。通过调节“刹车球头”就可以方使调节骑行阻力。如果想增大阻力，你将如何调节“刹车球头”；

（5） 如图所示是动感单车的扶手。按压电子仪表的“开始按钮”同时将双手握住“手握感应片”，电子仪表的显示屏就可以显示骑行人的心率；若双手没握或握不紧“手握感应片”时，显示屏就不显示骑行人的心率。你认为这个“手握感应片”在电路中的作用相当于一个（选填“开关”或“电源”）；

（6） 康康受显示屏可以显示心率的启发，想设计一个体重秤，当人坐在车座上，身体其它部位不接触车体时，就可粗略显示骑行者受到的重力。图中是其工作原理的部分示意图。他所选用的压敏电阻R的电阻值会随压力增大而减小，他将电压表的示数转换为相应的重力值，当人的体重越大时，电压表的示数就越大，则他应在图中所示的A、B、C、D四个点中选择两个点将电压表接入电路。

（1） 以下是他的实验步骤，其最佳顺序是（填写字母）；

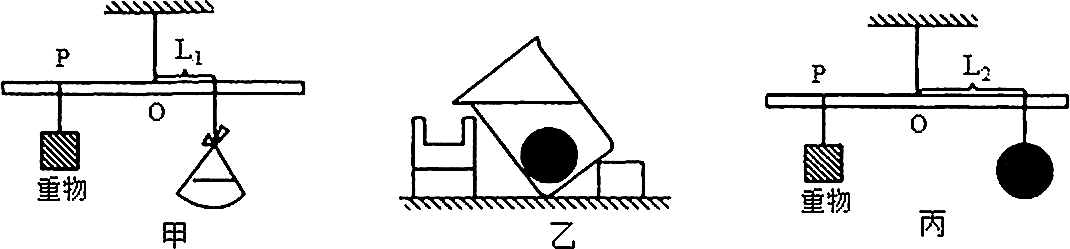

A、用细线将一直杆悬挂，调节至水平平衡，将一重物悬于支点O左侧的P点
B、如图甲，保持重物的悬点P不变，将装水的轻质塑料袋挂在支点O的右侧并移动至直杆水平平衡，用刻度尺测得该点到O 的距离L₁
C、如图乙，在溢水杯中装满水，将石块缓慢浸没水中，溢出的水全部装入轻质塑料袋中
D、如图丙，保持重物的悬点P不变，将石块挂在支点O的右侧并移动至直杆水平平衡，用刻度尺测得该点到O 的距离L₂

（2） 已知水的密度为 ， 则石块密度（用字母、L₁、L₂表示）；

（3） 实验中，因为塑料袋本身存在重量，会导致测量出的石块密度值 （选填“偏大”、“偏小”或“不变”）。

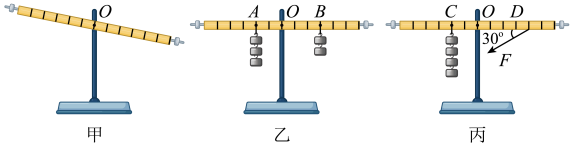

（1） 将该装置置于水平桌面上，静止时处于如图甲所示的状态。应将平衡螺母向（选填“左”或“右”）移，使杠杆在水平位置平衡。

（2） 图乙中杠杆恰好水平平衡，若在A、B两点下方各再挂一个相同的钩码，杠杆将（选填“左端下沉”、“右端下沉”或“保持水平平衡”）。

（3） 图丙中杠杆每个小格长度均为5cm，在C点竖直悬挂4个钩码，在D点用如图丙所示拉力F拉杠杆。要使杠杆在水平位置平衡，此时拉力F应为N。
