华师大版初中科学九年级上学期 6.1 电能的获得和转化(第2课时)

下列用电器工作时，将电能全部转化为内能的是(    )

电炉通电后，电炉丝热得发红，而跟电炉连接的铜导线却不那么热，这是因为(    )

将两电炉丝R₁、R₂串联起来，接在如图所示的电路中。若R₁＞R₂ ， 则先被点燃的火柴是(    )

在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。R₁与R₂的阻值之比和闭合S后产生的热量之比分别是(    )

如图所示电路中，电源电压恒为6V，R₁＝30Ω，只闭合开关S时，电流表示数为A；同时闭合开关S、S₁时，电流表示数为0.5A，则通电1min，电阻R₂产生的热量为J。

如图装置，在两相同烧瓶内装满等量煤油，瓶塞上各插入一根粗细相同的玻璃管，瓶内装入粗细、材料相同的电阻丝R_甲和R_乙 ， R_甲长度大于R_乙 ， 闭合开关，经过一段时间t₁后，甲玻璃管液面上升高度h_甲(选填“大于”或“小于”)乙玻璃管液面上升高度h_乙。断开开关，当两根玻璃管液面回到原来高度后，向右移动滑片，再闭合开关，则甲玻璃管液面上升高度h_甲所需时间t₂t₁(选填“大于”或“小于”)。

如图所示电路中，当开关S分别与“1”“2”“3”接触时，各自出现什么现象？出现的现象分别利用了电流的什么效应？

利用如图所示电路可定性研究电热与电流、电阻和通电时间的关系，图中三个电阻的材料和质量相同，且R₁＝R₃＝5Ω，R₂＝10Ω，三个电子温度计分别与三个电阻相连(图中未画出)，并能测量它们的温度。闭合开关后，每隔一定时间记录各电阻的温度，通过比较温度的变化来间接反映电阻产生电热的多少。下列有关分析与推断错误的是(    )

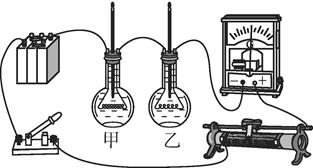

小亮同学在做研究电热跟哪些因素有关的实验时，甲、乙两个烧瓶内的煤油质量应该(选填“相等”或“不相等”)，把两根电阻丝串联连接的目的是，通电一段时间后，甲烧瓶中煤油温度上升了5℃，乙烧瓶中煤油温度上升了3℃，则甲、乙两根电阻丝的阻值之比是。

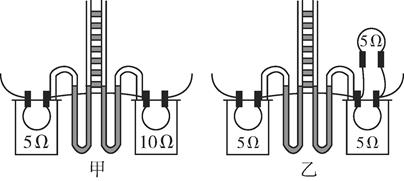

如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列正确的是(    )
