高中通用技术高考模拟5（浙江专版）

高中通用技术高考模拟5（浙江专版）
教材科目：通用技术
试卷分类：高考
文件类型：.doc
发布时间：2026-06-01
授权方式：免费下载
下载地址：点此下载

以下为试卷部分试题预览

---

1. 单选题	详细信息
如图所示的千斤顶是一种通过转动螺纹连杆把汽车顶起的装置，在更换汽车轮胎时经常用到。千斤顶在顶起汽车后，下列部件主要受力形式的分析正确的是（   ）   A . 支撑臂受压、螺纹连杆受拉 B . 支撑臂受弯曲、螺纹连杆受压 C . 支撑臂受弯曲、螺纹连杆受扭转 D . 支撑臂受压、螺纹连杆受弯曲

2. 单选题	详细信息
如图所示是一种压紧机构，在力F的作用下，拉杆通过连接块、连杆，带动压杆摆动，将工件压住。下列受力形式分析中正确的是（   ） A . 拉杆受拉、连杆受拉、压杆受压 B . 销轴受剪切、连杆受弯曲、压杆受弯曲 C . 拉杆受拉、连杆受压、压杆受弯和受压 D . 拉杆受拉、销轴受剪切、压杆受弯曲

3. 单选题	详细信息

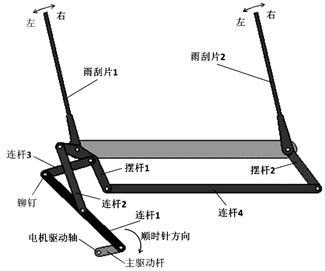

如图所示是汽车雨刮器的机械结构简图。下雨时启动雨刮器，主驱动杆在电机驱动下顺时针转动，通过连杆1、连杆2、连杆3、连杆4和摆杆1、摆杆2带动两根雨刮片周期性地左右摆动，刮除挡风玻璃上的积水。下列说法正确的是（  ） A . 雨刮片和对应摆杆之间、电机驱动轴和主驱动杆之间都是铰连接 B . 在如图所示的状态时，雨刮片1正在向右摆动 C . 连续工作过程中摆杆 2 主要受压或受拉 D . 正常情况下，雨刮器启动时，雨刮片主要受弯曲

4. 单选题	详细信息
如图所示是某机床的液压夹紧机构，通过活塞在液压缸里的左右运动推动活塞杆，由压杆将工件夹紧或松开，下列分析中合理的是（  ） A . 活塞往左运动时，压杆受弯曲、连杆受压、夹紧工件 B . 活塞往右运动时，压杆受弯曲、连杆受压、松开工件 C . 活塞往左运动时，压杆受压、连杆受拉、夹紧工件 D . 活塞往右运动时，压杆受压、连杆受拉、松开工件

5. 单选题	详细信息
如图所示是一种滑槽杠杆式抓取机构及其局部示意图。销轴2固定在底座上，销轴3固定在推杆2上，夹持臂铰接在销轴2上。在推力F的作用下，推杆1通过推杆2，带动夹持臂夹紧物体。下列关于物体夹紧后各部件的受力形式分析中不正确的是（  ） A . 销轴2只受剪切 B . 销轴3不只受剪切 C . 推杆2受弯曲 D . 夹持臂受弯曲

6. 单选题	详细信息
如图所示是某升降机结构示意图，当升降机往下降时，以下受力分析正确的是（  ） A . 连杆1受压，连杆2受压，液压杆受压 B . 连杆1受压，连杆2受弯曲，液压杆受拉 C . 连杆1受弯曲，连杆2受弯曲，液压杆受拉 D . 连杆1受弯曲，连杆2受弯曲，液压杆受压

7. 单选题	详细信息
如图所示为一款剁骨机，在力F的作用下，剁骨机将物体切断。下列各构件主要受力形式的分析中，正确的是（  ） A . 杆1受扭转，杆2受拉，销钉受弯曲 B . 杆1受弯曲，杆2受压，销钉受剪切 C . 杆1受弯曲，杆2受拉，销钉受弯曲 D . 杆1受扭转，杆2受压，销钉受剪切

8. 单选题	详细信息
如图所示是一种压紧机构。在拉力F的作用下，杆1带动杆2，杆2通过连杆3推动压杆4，将物体压紧。图示状态下，结构分析中正确的是（  ） A . 杆1仅受拉，杆2仅受弯曲 B . 连杆3既受压，又受弯曲 C . 各铰连接销轴主要受剪切和受扭转 D . 适当缩短杆2，压杆4可能更不会弯曲变形

9. 单选题	详细信息
如图所示可折叠收纳架由长条形实木和无纺布组合而成，以下说法不正确的是（  ） A . 该可折叠收纳架的主体属于框架结构 B . 该可折叠收纳架放置物体时，若重心的垂线落在结构底面的范围内，就是稳定的 C . 该可折叠收纳架与地面的接触面太小所以结构不稳定 D . 长条形实木构成的可折叠处采用铰连接

10. 单选题	详细信息
如图所示是一款带木质靠背和金属扶手的“Z”字椅。扶手通过金属连接件1与靠背相连；背撑通过榫卯连接扶手，并通过金属连接件2连接斜板。下列关于该“Z”字椅结构的分析不正确的是（  ） A . 金属连接件1与靠背宜采用自攻螺钉连接 B . 背撑与扶手的连接属于刚连接 C . 背撑增加了斜板与底板间的连接强度 D . 使用时，斜板的主要受力形式为受弯曲
