浙江省湖州市2021-2022学年高三上学期通用技术12月选考模拟（一）

如图所示是秸槔取水装置。孔子弟子子贡见一位老人汲水，便向前介绍桔槔：“有械于此，一日浸百畦，用力甚寡而见功多，凿木为机，后重前轻，挈水若抽，数如沃汤，其名为槔。”从技术的角度，下列分析中合理的是（        ）

如图a所示是一款家用高清投影仪，图b为其坐标评价图。根据坐标图，下列分析中不合理的是（        ）

图a

图b

如图所示是一款家用厨房剪刀，金属材质、可拆卸，方便清洗，从结构和功能角度分析下列组装方案合理的是（        ）

通用技术课上，小明设计了如图所示的零件。请根据题图完成下面小题。

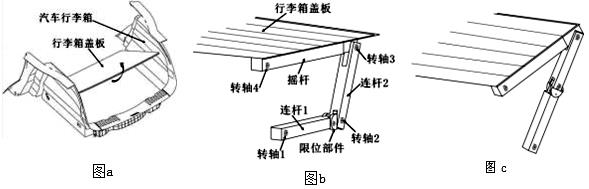

如图a所示是汽车行李箱内的可上翻盖板，当人掀开盖板时图b中的连杆装置随盖板翻转而动，其中限位部件与连杆1连接在极限位置起到支撑连杆2的作用。图b中的盖板处于盖合状态，图c中的盖板处于打开状态，下列分析中正确的是（        ）

如图所示是pH自动调节加药控制系统的示意图，应用于众多工业生产和废水处理过程。pH自动调节的方式有阈值控制与反馈控制两种。阈值控制的工作过程：当pH探头测得pH值低于下限时，中央控制箱控制碱加药机开启，达到下限后关闭；pH值高于上限时酸加药机开启，低于上限后关闭。反馈控制的工作过程：当探头测得pH值变化与设定曲线出现偏差，控制箱调节酸、碱加药机进行非线性补偿，保持中和池的稳定。请根据示意图及其描述完成下面小题。

在建筑行业中，水平测量仪是电工或其他装修工安装布线的工具之一，主要用于电工安装布线时，测量其是否水平。如图a所示是小明设计的简易水平测量仪电子电路图，其中S1和S2为玻璃水银导电开关（如图b），V1与V2、R1与R2为相同参数的发光二极管和电阻。根据电路图及描述，完成下面小题。

图 a

图b

如图所示晶体管电路，VT1、VT2为硅晶体三极管，电路中经过R4的电流大小为3.3mA，下列关于电路的分析不正确的是（     ）

如图所示是小明设计的酒后驾车限制电路，该限制器能在机动车驾驶员饮酒后欲开车时，切断电子点火器供电线路，禁止驾驶员酒后驾车，可有效避免交通事故。S1为机动车启动开关，酒精传感器可检测周围气体中的酒精分子，下列分析中正确的是（     ）

机动车用三角警告牌是由支架、回复反射器、荧光器组成，适用于机动车随车携带的、使用时放置在道路上，能昼夜发出警告信号以表示停驶机动车存在的警告装置。关于警告牌的设计与生产，国家发布了《机动车用三角警告牌GB19151-2003》技术标准文件，以下是部分节选内容：

3.3      回复反射器 由一个或多个回复反射光学单元组成的具有回复反射功能的光学器件。

3.6      荧光器指一种整体或表面由荧光材料构成，经日光激发能产生短暂光致发光的光学器件。

4.1.1   警告牌应是中空的，外侧为红色的回复反射区，内侧邻接的为红色荧光区，均为同心的等边三角形。警告牌由支架支撑在距地面一定高度处。

4.6      结构稳定性在警告牌三角形的顶点位置施加2N的力，其顶点位移不得超过5cm，试验后其顶点的位置应与初始无明显差异。

4.3.1.3 警告牌形状的视辨性在大照射角、小观察角和低照度的条件下，警告牌的形状应清晰可辨,但允许有亮度差异。

请根据示意图和描述， 完成以下任务：
