振源A带动细绳上下振动可以产生简谐波,某时刻在绳上形成的波形如图甲所示.规定向上为位移的正方向,从波传播到绳上的P点开始计时,下列乙图中能表示P点振动图象的是
新疆大坂城风力发电作为新型环保新能源,近几年来得到了快速发展.,所发的电通过升压变压器,输电导线和降压变压器把电能输送到乌鲁木齐,如果升压变压器和降压变压器都可视为理想变压器,如图所示
(1)若发电机的输出功率是100KW,输出电压是250V,升压变压器原副线圈的匝数比为1:25,求升压变压器的输出电压和输电导线中的电流?
(2)若输电导线中的电功率损失为输出功率的4%,求输电导线的总电阻和降压变压器原线圈两端的电压?
如图所示,在一根张紧的绳子上挂几个摆,其中A、B摆长相等。先让A摆振动起来,其它各摆随后也跟着振动起来,稳定后,
A. 其它各摆振动周期跟A摆相同
B. 其它各摆振动周期不同,C摆周期最大
C. 其它各摆振动振幅相同
D. 其它各摆振动振幅不相同,D摆振幅最大
如图所示是根据龟兔赛跑故事画出的乌龟和兔子赛跑过程中的位移-时间图象,根据图象可知下列说法中正确的是
A.乌龟和兔子赛跑开始时是同时同地出发的
B.乌龟和兔子赛跑开始时是同地出发,但兔子让乌龟先爬行一段时间
C.兔子虽然中途休息了一会儿,但最终还是先到达终点
D.乌龟中途虽然被兔子超过,但最终还是比兔子先到达终点
如图所示,匝数为100、边长为0.1 m的正方形线圈,在磁感应强度为2 T的匀强磁场中,从中性面开始以10π rad/s的角速度绕OO′轴匀速转动.若线圈自身电阻为2 Ω,负载电阻R=6 Ω,π2≈10,则开始转动8 s内在R上产生的热量为多少焦耳?
如图,边长为a、电阻为R的正方形线圈在水平外力的作用下以速度匀速穿过宽为b的有界的匀强磁场区域,磁场的磁感应强度为B,从线圈开始进入磁场到线圈刚离开磁场的过程中,外力做功为W。若a>b,则W=______,若a<b,则W=_______。
如图甲为验证牛顿第二定律的实验装置示意图.
①平衡摩擦力的操作: 砂桶(填“挂上”或“取下”),将小车静止地放在水平长木板上,把木板不带滑轮的一端垫高,接通打点计时器电源, (选填“静止释放”或“轻推”)小车,让小车拖着纸带运动.
②如果打出的纸带如图2所示,则应 (选填“增大”或“减小”)木板的倾角
(2)(12分)某同学做测量圆柱形金属材料的电阻率的实验.
①用刻度尺测量长度如图甲,该材料长度为 cm;用螺旋测微器测截面直径如图乙,则该材料的直径为 mm.
②采用如图丙的电路测其电阻;
(ⅰ)闭合电键S1,将电键S2接2,调节滑动变阻器Rp和R,使电压表读数尽量接近满量程,读出这时电压表和电流表的示数U1、I1;
(ⅱ)将电键S2接1,读出这时电压表和电流表的示数U2、I2,则待测材料的电阻可以表示为
③在本实验中,电流表的内阻对测得的材料电阻值大小影响 (填“有”或“无”);
④若本实验中,测得金属丝程度为L,直径为D,电阻为Rx,则该金属电阻率的计算式为 。
如图所示,带电粒子以速度v刚刚进入磁感应强度为B的磁场,下列各图所标的带电粒子+q所受洛伦兹力F的方向中,正确的是:
图1中的变压器为理想变压器,原线圈的匝数n1与副线圈的匝数n2之比为10 : 1。变压器的原线圈接如图2所示的正弦式电流,两个20Ω的定值电阻串联接在副线圈两端。电压表V为理想电表。则( )
A.原线圈上电压的有效值为100V
B.原线圈上电压的有效值约为70.7V
C.电压表V的读数为5.0V
D.电压表V的读数约为3.5V
为了验证动量守恒定律(探究碰撞中的不变量),某同学选取了两个材质相同、体积不等的两个长立方体滑块A和B,按下述步骤做了如下实验:
步骤1:在A、B的相撞面分别装上尼龙拉扣,以便二者相撞以后能够立刻结为整体;

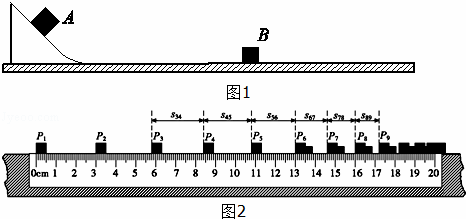

步骤2:安装好实验装置如图1,铝质轨道槽的左端是倾斜槽,右端是长直水平槽,倾斜槽和水平槽由一小段弧链接,轨道槽被固定在水平桌面上,在轨道槽的侧面与轨道等高且适当远处装一台数码频闪照相机;
步骤3:让滑块B静置于水平槽的某处,滑块A从斜槽某处静止释放,同时开始频闪拍摄,直到A、B停止运动,得到一幅多次曝光的数码照片;
步骤4:多次重复步骤3,得到多幅照片,挑出其中最理想的一幅,打印出来,将刻度尺紧靠照片放置,如图2所示;
(1)由图分析可知,滑块A与滑块B碰撞发生的位置是 .
①A、B相撞的位置在P5、P6之间
②A、B相撞的位置在P6处
③A、B相撞的位置在P6、P7之间
(2)为了探究碰撞中动量是否守恒,需要直接测量或者读取的物理量是 .
①A、B两个滑块的质量m1和m2 ②滑块A释放时距桌面的高度
③频闪照相的周期 ④照片尺寸和实际尺寸的比例
⑤照片上测得的s45、s56和s67、s78
⑥照片上测得的s34、s45、s56和s67、s78、s89
⑦滑块与桌面间的动摩擦因数
(3)写出验证动量守恒的表达式 .
(4)为了提高实验准确度,以下措施中有效的是 .
①使用更平整的轨道槽 ②使用更光滑的轨道槽
③在足够成像的前提下,缩短频闪照相每次曝光的时间
④适当增大相机和轨道槽的距离.
如图所示,形状和质量完全相同的两个圆柱体a、b靠在一起,表面光滑,重力为G,其中b的下半部刚好固定在水平面MN的下方,上边露出另一半,a静止在平面上。现过a的轴心施以水平作用力F,可缓慢地将a拉离平面一直滑到b的顶端,对该过程分析,则应有 ( )
A.拉力F先增大后减小,最大值是G
B.a、b间的压力开始最大为2G,而后逐渐减小到G
C.开始时拉力F最大为G,以后逐渐减小为0
D.a、b间的压力由0逐渐增大,最大为G
如图所示,水平放置的平行金属导轨,相距L=0.50m,左端接一R=0.20Ω的电阻,置于磁感应强度B=0.40T的匀强磁场中,方向垂直于导轨平面,导体棒ab垂直放在导轨上,并能无摩擦地沿导轨滑动,导轨和导体棒的电阻均可忽略不计,当ab以v=4.0m/s的速度水平向右匀速滑动时,求:
(1)ab棒中感应电动势的大小;
(2)回路中感应电流的大小;
(3)维持ab棒做匀速运动的水平外力F的大小.
如图所示,每米电阻为lΩ的一段导线被弯成半径r=lm的三段圆弧组成闭合回路.每段圆弧都是圆周,位于空间直角坐标系的不同平面内:ab曲段位于.xoy平面内,bc段位于yoz平面内,ca段位于zox平面内.空间内存在着一个沿+工轴方向的磁场,其磁感应强度随时间变化的关系式为Bt=0.7+0.6t(T).则( )
A. 导线中的感应电流大小是0.1A,方向是a→c→b→a
B. 导线中的感应电流大小是0.1A,方向是a→b→c→a
C. 导线中的感应电流大小是A,方向是a→c→b→a
D. 导线中的感应电流大小是A,方向是a→b→c→a
一交流电的电流随时间变化而变化的图象,此交变电流的有效值为( )
A、5A B、5A
C、3.5 D、3.5
如图所示,固定的水平长直导线中通有向左方向电流I,矩形闭合导体线框与导线在同一竖直平面内,且一边与导线平行。线框由静止释放,在下落过程中 ( )
A.线框的机械能不断增大
B.穿过线框的磁通量保持不变
C.线框中感应电流方向为逆时针方向
D.线框所受安掊力的合力竖直向上
如图所示,A、B气缸的长度均为60 cm,截面积均为40 cm2,C是可在气缸内无摩擦滑动的、体积不计的活塞,D为阀门.整个装置均由导热材料制成.原来阀门关闭,A内有压强PA = 2.4×105Pa的氧气.B内有压强PB = 1.2×105Pa的氢气.阀门打开后,活塞C向右移动,最后达到平衡.(假定氧气和氢气均视为理想气体,连接气缸的管道体积可忽略,环境温度不变)求:
(1) 活塞C移动的距离及平衡后B中气体的压强;
(2) 活塞C移动过程中B中气体是吸热还是放热(简要说明理由).
一矩形圈在匀强磁场中匀速转动,所产生的交流电动势的瞬时值表达式为e=220sin10πtV,则下列说法中正确的是()
A. 该交流电的频率是10πHz
B. 该交流电的有效值是220V
C. 当t=0时,穿过线圈的磁通量最大
D. 当t=0时,穿过线圈的磁通量为零
如图所示,电阻不计足够长的光滑平行金属导轨与水平面夹角,导轨间距
,所在平面的正方形区域abcd内存在有界匀强磁场,磁感应强度为
T,方向垂直斜面向上.甲、乙金属杆质量均为
kg、电阻相同,甲金属杆处在磁场的上边
界,乙金属杆距甲也为
,其中
m.同时无初速释放两金属杆,此刻在甲金属杆上施加一个沿着导轨的外力F
,保持甲金属杆在运动过程中始终与乙金属杆未进入磁场时的加速度相同.(取
m/s2)
(1)乙金属杆刚进入磁场后做匀速运动,分析甲金属杆所在的位置并计算乙的电阻R为多少?
(2)以刚释放时,写出从开始到甲金属杆离开磁场,外力F随时间t的变化关系,并说明F的方向.
(3)若从开始释放到乙金属杆离开磁场,乙金属杆中共产生热量J,试求此过程中外力F对甲做的功.
如图甲所示,一定质量理想气体的状态沿1→2→3→1的顺序作循环变化.若用或
图象表示这一循环,乙图中表示可能正确的选项是 ▲
在如图所示的四种情况中,物体A、B之间一定有弹力的是( )
A. B.
C.
D.
