如图所示，一理想变压器原线圈匝数匝，副线圈匝数匝，交流电源的电压，电阻，电压表、电流表均为理想电表，则（   ）

A、交流电的频率为

B、电流表的示数约为

C、该交变电压不能加在耐压值为的电容器上

D、电压表V示数为

一只小灯泡，标有“3V　1.5W”字样．现要描绘小灯泡0～3V的伏安特性曲线．实验器材有：

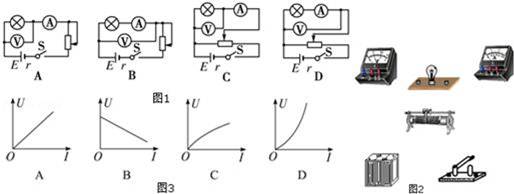

（1）在该实验中，设计了如图1所示的四个电路．为了减小误差，应选取的电路是　　（将选项代号的字母填在横线上）；

（2）按照所选电路对图2进行连线；

（3）在描绘小灯泡的伏安特性时，以电流值作横坐标，电压值作纵坐标．所得的图线（图3）可能是图线中的　　．

一物体从某高度以初速度v₀水平抛出，落地时速度大小为v_t，则它在空中运动的时间为（　　）

　   A．                                                 B．

　   C．                                               D．

如图所示，一带电粒子在电场中沿曲线AB运动，从B点穿出电场，a、b、c、d为该电场中的等势面，这些等势面都是互相平行的竖直平面，不计粒子所受重力，则（　　）

A．该粒子一定带负电

B．此电场不一定是匀强电场

C．该电场的电场线方向一定水平向左

D．粒子在电场中运动过程动能不断减少

如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相等，即U_ab=U_bc，实线为一带负电的质点仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，R点在等势面b上，据此可知（　　）

A. 带电质点在P点的加速度比在Q点的加速度小

B. 带电质点在P点的电势能比在Q点的大

C. 带电质点在P点的动能大于在Q点的动能

D. 三个等势面中，c的电势最高

一辆汽车的额定功率是73.5 kW，当它以36 km/h的速度行驶时，牵引力大小可能是（ ）

A．10 ⁴ N     B．10 ³ N   C．7.35×10 ⁴ N D．7.35×10 ³ N

如图所示，为带正电的物体，为不带电的绝缘物块，、叠放在粗糙水平地面上。地面上方有垂直纸面向里的匀强磁场，现用恒力拉，使、一起无相对滑动地向左加速运动，则在加速阶段，受到施加的摩擦力方向及大小变化是  (     )

A．向左，变大

B．向左，变小

C．向左，不变

D．先向左后向右，先减小后增大

如图所示，金属板带电量为+Q，质量为m的金属小球带电量为+q，当小球静止后，悬挂小球的绝缘细线与竖直方向间的夹角为α，小球与金属板中心O恰好在同一条水平线上，且距离为L．+Q在小球处产生的场强为　　+q在O点产生的场强为　 　．

质量为m＝5×10³ kg的汽车在水平公路上行驶，阻力是车重的0.1倍。让车保持额定功率为60 kW，从静止开始行驶，求：（g取10 m/s²）

(1)汽车达到的最大速度v_m；

(2)汽车车速v₁＝2 m/s时的加速度大小。

质量和电量都相等的带电粒子M和N，以不同的速率经小孔S垂直进入匀强磁场，运行的半圆轨迹如图中两种虚线所示，下列表述中正确的是（　　）

A. M带负电，N带正电                                              B. M的速率小于N的速率

C. 洛伦兹力对M、N做正功                                      D. M的运行时间等于N的运行时间

下列说法正确的是

A．据R＝可知，加在电阻两端的电压变为原来的2倍时，导体的电阻也变为原来的2倍

B．不考虑温度对阻值的影响，通过导体的电流及加在两端的电压改变时导体的电阻不变

C．据ρ＝可知，导体的电阻率与导体的电阻和横截面积的乘积RS成正比，与导体的长度l成反比

D．导体的电阻率与导体的长度l、横截面积S、导体的电阻R皆无关

如图所示，在绝缘水平面上方存在着足够大的水平向右的匀强电场，带正电的小金属块以初动能E_K从A点开始沿水平面向左做直线运动，经L长度到达B点，速度变为零．此过程中，金属块损失的动能有2/3转化为电势能．金属块克服摩擦力做功的大小为 (     )

A.  E_K         B. E_K          C.  E_K          D.  E_K

两个半径相同的金属小球，带电荷量之比为1：7，相距为r，两者相互接触后再放回原来的位置上，则相互作用力可能为原来的（）

    A．               B．               C．               D．

如图所示是示波器的部分构造示意图，真空室中阴极K不断发出初速度可忽略的电子，电子经电压U₀=4.55×l0³V的电场加速后，由孔N沿长L=0.10m相距为d=0.020m的两平行金  属板A、B间的中心轴线进入两板间，电了穿过A、B板后最终可打在中心为O的荧光屏CD上，光屏CD距A、B板右侧距离S=0.45m．若在A、B间加U_AB=27.3V的电压．已知电子电荷最e=1.6×10^﹣19C，质量m=9.1×10^﹣31kg．求：

（1）电子通过孔N时的速度大小；

荧光屏CD上的发光点距中心O的距离．

在如图所示的电路中，电池的电动势E=5V，内电阻r=10Ω，固定电阻R=90Ω，R₀是可变电阻，在R₀由零增加到400Ω的过程中，求：（1）可变电阻R₀上消耗热功率最大的条件和最大热功率．（2）电池的内电阻r和固定电阻R上消耗的最小热功率之和．

图中当电流通过线圈时，磁针将发生偏转，以下的判断正确的是（   ）

A、当线圈通以沿顺时针方向的电流时，磁针N极将指向读者

B、当线圈通以沿逆时针方向的电流时，磁针S极将指向读者

C、当磁针N极指向读者，线圈中电流沿逆时针方向

D、不管磁针如何偏转，线圈中的电流总是沿顺时针方向

如图甲所示，两根足够长的光滑直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L.M、P两点间接有阻值为R的电阻．一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直．整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直斜面向下．导轨和金属杆的电阻可忽略．用与导轨平行且向上的恒定拉力F作用在金属杆上，金属杆ab沿导轨向上运动，最终将做匀速运动．当改变拉力F的大小时，相对应的匀速运动速度v也会改变，v和F的关系如图乙所示．

(1)金属杆ab在匀速运动之前做什么运动？

(2)运动过程中金属杆ab受到的安培力的表达式？

(3)若m＝0.25kg，L＝0.5m，R＝0.5Ω，取重力加速度g＝10m/s²，试求磁感应强度B的大小及θ角的正弦值sinθ.

指南针是我国古代四大发明之一．关于指南针，下列说明正确的是（　　）

A．指南针可以仅具有一个磁极

B．指南针能够指向南北，说明地球具有磁场

C．指南针的指向会受到附近铁块的干扰

D．在指南针正上方附近沿指针方向放置一直导线，导线通电时指南针不偏转

如图，竖直放置的平行金属板带等量异种电荷，一不计重力的带电粒子从两板中问以某一初速度平行于两板射入，打在负极板的中点，以下判断正确的是（   ）

A．该带电粒子带正电

   B．该带电粒子带负电

   C．若粒子初速度增大到原来的2倍，则恰能从负极板边缘射出

   D．若粒子初动能增大到原来的2倍，则恰能从负极板边缘射出

如图所示，在一固定水平放置的闭合导体圆环上方，有一条形磁铁，从离地面高h处，由静止开始下落，最后落在水平地面上．磁铁下落过程中始终保持竖直方向，并从圆环中心穿过圆环，而不与圆环接触．若不计空气阻力，重力加速度为g，下列说法中正确的是(　　)

A．在磁铁下落的整个过程中，圆环中的感应电流方向先逆时针后顺时针(从上向下看圆环)

B．磁铁在整个下落过程中，所受线圈对它的作用力先竖直向上后竖直向下

C．磁铁在整个下落过程中，它的机械能不变

D．磁铁落地时的速率一定等于
