一个电子只在电场力作用下从a点运动到b点，轨迹如图中虚线所示，图中的一组等距平行实线表示的可能是电场线也可能是等差等势面，则以下说法正确的是

A．无论图中的实线是电场线还是等势面，a点的场强都比b点的场强小

B．无论图中的实线是电场线还是等势面，a点的电势都比b点的电势高

C．无论图中的实线是电场线还是等势面，电子在a点的电势能都比在b点的电势能小

D．如果图中的实线是等势面，电子在a点的速率一定大于在b点的速率

如图，两电荷量分别为Q（Q＞0）和﹣Q的点电荷对称地放置在x轴上原点O的两侧，a点位于x轴上O点与点电荷Q之间，b点位于y轴O点上方．取无穷远处的电势为零．下列说法正确的是（　　）

A．b点电势为零，电场强度也为零

B．正的试探电荷在a点的电势能大于零，所受电场力方向向右

C．将正的试探电荷从O点移到a点，必须克服电场力做功

D．将同一正的试探电荷先后从O、b两点移到a点，后者电势能的变化较大

如图所示，从倾角为θ的足够长的斜面顶端P以速度v₀抛出一个小球，落在斜面上某处Q点，小球落在斜面上的速度与斜面的夹角为α，若把初速度变为3v₀，小球仍落在斜面上．则以下说法正确的是（    ）

A. 夹角α与初速度大小无关

B. 夹角α将变大

C. 小球在空中的运动时间不变

D. P、Q间距是原来间距的3倍

如图所示，边长为a的导线框abcd处于磁感应强度为B₀的匀强磁场中，bc 边与磁场右边界重合．现发生以下两个过程：一是仅让线框以垂直于边界的速度v匀速向右运动；二是仅使磁感应强度随时间均匀变化．若导线框在上述两个过程中产生的感应电流大小相等，则磁感应强度随时间的变化率为（  ）

A．    B．    C．      D．

 如图为某款电吹风的电路图，a、b、c、d为四个固定触电，可动的扇形金属片P可同时接触两个触电．触片P处于不同位置时，电吹风可处于停机、吹热风和吹自然风三种不同的工作状态．理想变压器的两线圈匝数分别为n₁和n₂，电吹风的各项参数如下表所示，下列说法正确的有（    ）

A. 触片P与触点b、c接触时，电吹风吹热风

B. 小风扇的内阻为60Ω

C. 变压器两线圈的匝数比n₁：n₂=3：11

D. 若把电热丝截去一小段后再接入电路，电吹风吹热风时输入功率将变小

某同学画的表示磁场B、电流I和安培力F的相互关系如图所示，其中正确的是（）

    A．                   B． C．   D．

在伏安法测电阻的实验中，待测电阻R_x的阻值约为200Ω，电压表V的内阻约为2kΩ，电流表A的内阻约为10Ω，测量电路中电流表的连接方式如图（a）或图（b）所示，结果由公式R_x=计算得出，式中U与I分别为电压表和电流表的示数．若将图（a）和图（b）中电路测得的电阻值分别记为R_x1和R_x2，则　  　（选填“R_x1”或“R_x2”）更接近待测电阻的真实值，且测量值R_x1　  　（选填“大于”“等于”或“小于”）真实值，测量值R_x2   　（选填“大于”“等于”或“小于”）真实值．若电压表V的内阻为2kΩ，电流表A的内阻约为10Ω，测电阻R_x的阻值应采用　  　（选填“内接法”“外接法”或“内外接均可以”）求得真实值（忽略读数误差）．

关于电势的高低，下列说法正确的是（　　）

A．沿电场线方向电势逐渐降低

B．电势降低的方向一定是电场线的方向

C．正电荷在只受电场力作用下，一定向电势低的地方运动

D．负电荷在只受电场力的作用下，由静止释放，一定向电势高的地方运动

发现电磁感应现象的科学家是（　 ）

Ａ．库仑      Ｂ．安培     Ｃ．奥斯特      Ｄ．法拉第

如图3所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当电键S接通一瞬间，两铜环的运动情况是（    ）

A．同时向两侧推开

B．同时向螺线管靠拢

C．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断

D．同时被推开或同时向螺线管靠拢，但因电源正负极未知，无法具体判

如图所示，一个质量为m、带电量为q的微粒，从a点以初速度v₀竖直向上射入图示的匀强电场中。粒子通过b点时的速度为2v₀，方向水平向右。

（1）该粒子带       电荷；

（2）粒子从a运动到b的时间t=           ；

（3）电场强度E=           ；

（4）a、b两点间的电势差U=          。

如图所示，两个垂直纸面的匀强磁场方向相反．磁感应强度的大小均为B，磁场区域的宽度为a，一正三角形（高度为a）导线框ABC从图示位置沿图示方向匀速穿过两磁场区域，以逆时针方向为电流的正方向，在图中感应电流I与线框移动距离x的关系图的是（）

A．      B．   C．    D．

一艘快艇以2m/s²的加速度在海面上做匀加速直线运动，快艇的初速度是6m/s，8s末时的速度大小是（　　）

A．22m/s    B．16m/s    C．19m/s    D．48m/s

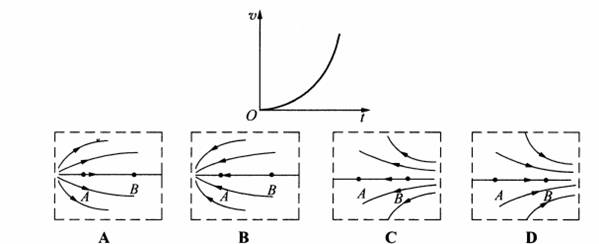

一负电荷从电场中A点由静止释放，只受电场力作用，沿电场线运动到B点，它运动的速度—时间图象如右图所示，则A、B两点所在区域的电场线分布情况可能是下图中的（  ）

利用气垫导轨验证机械能守恒定律，实验装置如图所示，水平桌面上固定一倾斜的气垫导轨；导轨上A点处有一带长方形遮光片的滑块，其总质量为M，左端由跨过轻质光滑定滑轮的细绳与一质量为m的小球相连；遮光片两条长边与导轨垂直；导轨上B点有一光电门，可以测量遮光片经过光电门时的挡光时间t，用d表示A点到光电门B处的距离，b表示遮光片的宽度，将遮光片通过光电门的平均速度看作滑块通过B点时的瞬时速度，实验时滑块在A点处由静止开始运动｡

(1)滑块通过B点的瞬时速度可表示为__________；

(2)某次实验测得倾角，重力加速度用g表示，滑块从A处到达B处时，小球和带遮光片的滑块组成的系统动能增加量可表示为__________，系统的重力势能减少量可表示为__________，在误差允许的范围内，若则可认为系统的机械能守恒。

一只船在静水中的速度为5m/s，它要横渡一条120 m宽的河，水流速度为3 m/s，则船以最短位移过河所需时间为（  ）

A. 30s                 B. 40s                  C. 50s                 D. 60s

如图所示，MN是电场中的一条电场线，一电子仅在电场力作用下从a点运动到b点速度在不断地增大，则下列结论正确的是(    )

A．该电场是匀强电场

B．该电场线的方向由N指向M

C．电子在a处的加速度小于在b处的加速度

D．电场线实际上就是带电粒子在电场中的运动轨迹

如图所示，在x>0，y>0的空间中有恒定的匀强磁场，磁感应强度的方向垂直于xOy平面向里，大小为B.现有一质量为m、电荷量为q的带正电粒子，从x轴上的某点P沿着与x轴成30°角的方向射入磁场．不计重力的影响，则下列有关说法中正确的是

A. 只要粒子的速率合适，粒子就可能通过坐标原点

B. 粒子磁场中运动所经历的时间一定为5πm/3qB

C. 粒子在磁场中运动所经历的时间可能为πm/qB

D. 粒子在磁场中运动所经历的时间可能为πm/6qB

在“探究小车速度随时间均匀变化的规律”的声音中，得到一条纸带如图所示，A、B、C、D、E、F为相邻的6个计数点，若相邻计数点的时间间隔为t=0.1s，量的AB=1.5cm、EF=3.1cm，可估测小车的加速度大小为     　m/s²，由此可进一步求出打下B点时小车的速度大小　      　为m/s．

两个半径为2.5 cm的铜球，球心相距100cm，若各带10^-6 C的同种电荷时，相互作用的力为F₁，各带10^-6 C的异种电荷时，相互作用的力为F₂。则  (      )

A．F₁=F₂                       B．F₁＜F₂             C．F₁＞F₂             D．无法判断
