在一个匀强电场中有a、b两点，相距为d，电场强度为E，把一个电量为q的正电荷由a点移到b点时，电场力对电荷做正功W，以下说法正确的是（ ）

A.该电荷在b点电势能较a点大        B.a点电势比b点电势低

C.a、b两点电势差大小一定为U=Ed     D.a、b两点电势差大小为

如图所示，虚线a、b、c代表电场中的三条等势线，相邻两等势线之间的电势差相等，实线为一带正电的微粒仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，P、Q相比（　）

A、带电粒子在Q点的加速度较大

B、带电粒子在P点的加速度较大

C、带电粒子在Q点的电场较强

D、带电粒子在P点的电场较强

在下图中标出了磁场B的方向、通电直导线中电流I的方向，以及通电直导线所受磁场力F的方向，其中正确的是（     ）

如图，一条长为L的细线，上端固定，下端拴一质量为m的带电小球．将它置于一电场强度大小为E、方向水平的匀强电场中．已知当细线离开竖直线的偏角为α=30°时，小球处于平衡，问：

（1）小球带何种电荷？所带电荷量

（2）如果细线的偏角由α增大到θ=60°，然后将小球由静止释放，则在细线摆到竖直位置时，小球的速度为多大？

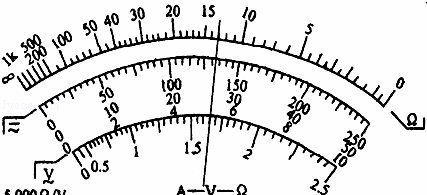

如图所示是学生小张实验用的多用表刻度盘．

（1）小张选用量程为250V的电压挡测量电压时，表针指于图示位置，则所测电压为   V．

（2）若他选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，所测电阻的阻值为    Ω．

（3）如果他要用此多用表测量一个约2.0×10⁴Ω的电阻，为了使测量比较精确，应选的欧姆档是    （选填“×10”、“×100”或“×1k”）．

（4）小张若用多用电表测量“220V，40W”灯泡的电阻，你估计他测量出的灯泡电阻大约是Ω（填选项字母）．

A．1200          B．70             C．1250           D．1100

（5）下列关于用多用电表欧姆档测电阻的说法中正确的是

A．双手捏住两表笔金属杆，测量值将偏大

B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则不会影响测量结果

C．测量电路中的电阻时，应该把该电阻与电路断开

D．欧姆表使用一段时间后，电池电动势变小，内阻变大，但仍能调零，其测量结果与原来相比偏大．

在图中将通电螺线管内小磁针N极一方涂黑，并用字母标出；画出螺线管上方通电直导线A受到的磁场力方向．

质量为2kg的物体在水平推力F的作用下沿水平面做直线运动，一段时间后撤去F，其运动的v—t图象如图所示。g取10 m/s²，则：

(1)物体与水平面间的动摩擦因数是多少？

(2)水平推力F的大小为多少？

(3)0~10s内物体运动位移的大小是多少？

如图所示，一宽为的匀强磁场区域，磁场方向垂直纸面向里，一边长为的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度通过磁场区域，在运动过程中，线框有一边始终与磁场区域的边界平行，取它刚进入磁场时刻，则下图中能正确反映感应电流随时间变化规律的是（     ）

真空中有两个静止的点电荷，它们之间的作用力为F，若它们的带电量都增大为原来的2倍，距离减少为原来的，它们之间的相互作用力变为（　　）

A．      B．F       C．4F     D．16F

重离子肿瘤治疗装置中的回旋加速器可发射+5价重离子束，其束流强度为1.2×10^﹣5A，则在1s内发射的重离子个数为（e=1.6×10^﹣19C）（　　）

A．3.0×10¹²   B．1.5×10¹³   C．7.5×10¹³   D．3.75×10¹⁴

发电机利用水力、风力等动力推动线圈在磁场中转动，将机械能转化为电能．

这种转化应用了（　  ）

Ａ．电流的热效应

Ｂ．电磁感应原理

Ｃ．电流的磁效应

Ｄ．磁场对电流的作用

某兴趣小组欲通过测定工业污水（含多种重金属离子）的电阻率来判断某工厂废水是否达到排放标准。如图甲所示为该同学所用盛水容器，其左、右两侧面为金属薄板（电阻极小），其余四面由绝缘材料制成，左右两侧带有接线柱。容器内表面长a＝40cm，宽b＝20cm，高c＝10cm。将水样注满容器后，进行以下操作：

（1）分别用多用电表欧姆挡的“×1k”、“×100”两档粗测水样的电阻值时，表盘上指针如图乙所示，则所测水样的电阻约为   ▲  Ω。

（2）为更精确地测量所取水样的电阻，该小组从实验室中找到如下实验器材：

A．电流表(量程5mA，电阻R _A为50Ω)

B．电压表(量程15 V，电阻R _v约为10 kΩ)

C．滑动变阻器(0~20Ω，额定电流1 A)

D．电源(12V，内阻约10Ω)

E．开关一只、导线若干

请在答题卷相应位置的实物图中完成电路连接（用笔划导线）。

（3）正确连接电路后，闭合开关，测得一组U、I数据；再调节滑动变阻器，重复上述测量步骤，得出一系列数据如表所示，请在在答题卷相应位置的坐标纸中作出U-I关系图线。

（4）由以上测量数据可以求出待测水样的电阻率为    ▲    Ω·m。

一个电流表的满偏电流I_g=1mA．内阻为500Ω，要把它改装成一个量程为10V的电压表，则应在电流表上（　　）

A．串联一个10kΩ的电阻  B．并联一个10kΩ的电阻

C．串联一个9.5kΩ的电阻 D．并联一个9.5kΩ的电阻

如图所示，用绝缘丝线将一带正电的小球N挂在水平横杆上的P点，在N的左侧放置一带正电的小球M，由于静电相互作用，N平衡时丝线与竖直方向有一定的偏角．如果M的电荷量减半，丝线偏角　　（选填“变大”、“变小”或“不变”）．如果两球的电荷量不变，把M向右移动一定距离，N静止时受到的静电力　　（选填“变大”、“变小”或“不变”）．

用电磁打点计时器、平板、小车等器材做研究匀变速直线运动的实验，下图是学生即将释放小车之前的装置图。该装置图中有几处明显错误，写出其中的两处：

①_________________________________________；

②_________________________________________。

关于电容器的电容说法不正确的是（　　）

A．电容器的电容是储存电荷的

B．电容器的电荷量是每个极板电量绝对值

C．电容器的电容国际单位是法拉

D．电容器极板正对面积越大板间距离越近电容就越大

用控制变量法，可以研究影响平行板电容器电容的因素. 设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ.实验中，极板所带电荷量不变，若(　 )

A．保持S不变，增大d，则θ变大

B．保持S不变，增大d，则θ变小

C．保持d不变，减小S，则θ变小

D．保持d不变，减小S，由θ不变

如图所示，一根条形磁铁自左向右穿过一个闭合螺线管，下列对通过电流表G的电流方向的判断，正确的是（）

    A． 始终有从a向b方向的感应电流通过电流表

    B． 始终有从b向a方向的感应电流通过电流表

    C． 先有从a向b，后有从b向a方向的感应电流通过电流表

    D． 整个过程都没有感应电流

在水平方向的匀强电场中，一不可伸长的不导电细丝一端连着一个质量为m、电荷量为 +q的带电小球，另一端固定在O点，将小球拉起直至细线与场强方向平行，然后无初速度释放，则小球沿圆弧做往复运动．已知小球摆到最低点的另一侧与竖直方向成的最大角度为θ．求：

（1）匀强电场的方向和大小；

（2）小球经过最低点时细线对小球的拉力大小．

如图所示，在竖直向下的匀强电场中，一个质量为m带负电的小球从斜轨道上的A点由静止滑下，小球通过半径为R的圆轨道顶端的B点时恰好不落下来．已知轨道是光滑而又绝缘的，且小球的重力是它所受的电场力2倍．求：

（1）A点在斜轨道上的高度h为多少？

（2）小球运动到最低点时的对轨道压力为多少．
