如图所示，在不计滑轮摩擦和绳子质量的条件下，当物体P匀速向上运动时，下列说法正确的是(   )

A. 小车向左匀速运动

B. 小车向左减速运动

C. 绳上拉力减小

D. 假设小车的牵引力不变，则小车做匀减速直线运动

在“测定金属的电阻率”实验中，所用测量仪器均已校准。待测金属丝接入电路部分的长度约为50 cm。

（1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图所示，其读数应为________mm(该值接近多次测量的平均值)。

（2）用伏安法测金属丝的电阻R_x。实验所用器材为：电池组(电动势3 V，内阻约1 Ω)、电流表(内阻约0.1 Ω)、电压表(内阻约3 kΩ)、滑动变阻器R(0～20 Ω，额定电流2 A)、开关、导线若干。某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：

由以上实验数据可知，他们测量R_x是采用下图中的________图(选填“甲”或“乙”)。

（3）下图是测量R_x的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端。请根据(2)所选的电路图，补充完成下图中实物间的连线。

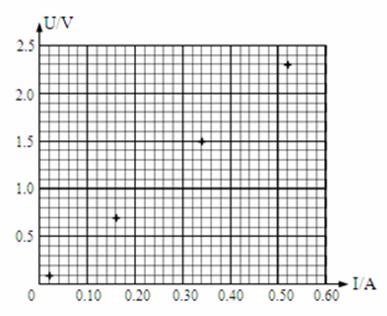

（4）这个小组的同学在坐标纸上建立U、I坐标系，如图实­7­18所示，图中已标出了与测量数据对应的4个坐标点。请在图中标出第3、5、7次测量数据的坐标点，并描绘出U­I图线。由图线得到金属丝的阻值R_x＝_______Ω(保留两位有效数字)。

（5）根据以上数据可以估算出金属丝电阻率约为

____________(填选项前的符号)。

A．1×10^－2Ω·m　      B．1×10^－3Ω·m

C．1×10^－6Ω·m       D．1×10^－8Ω·m

如图9所示，一个通电矩形线圈abcd放在匀强磁场中，矩形线圈的OO′轴与磁场垂直，线圈平面与磁场平行。ab边所受的安培力方向为                 ，cd边所受的安培力方向为                  。沿OO′轴方向看，矩形线圈将沿        方向转动。

如图所示在光滑、绝缘的水平面上，沿一直线依次排列三个带电小球A、B、C（可视为质点）．若它们恰能处于平衡状态．那么这三个小球所带的电量及电性的关系，可能的是下面的情况（　　）

A．﹣9、4、﹣36 B．4、9、36 C．﹣3、2、8    D．3、﹣2、6

直角坐标系xOy中，有一半径为R的圆形匀强磁场区域，磁感应强度为B，磁场方向垂直xOy平面指向纸面内，该区域的圆心坐标为（R，0），有一个质量为m、带电荷量为-q的离子，以某一速度进入该磁场，不计重力；

（1）若离子从O点沿x轴正方向射入，出射时相对入射方向改

变了90°角，求离子速度大小；

（2）若离子从点（0，R/2）沿x轴正方向射入磁场，离子从射入磁场到射出磁场通过了该磁场的最大距离，求离子在磁场区域经历的时间。

图1所示为显像管的原理示意图，当没有磁场时电子束将打在荧光屏正中的O点。安装在管径上的偏转线圈可以产生磁场，使电子束发生偏转。设垂直纸面向里的磁场方向为正方向，如果要使电子束打在荧光屏上的位置由a点逐渐移动到b点，图2中哪种变化的磁场能够使电子发生上述偏转(　　)

如图，正对的平行板电容器始终与电源连接；现将上极板固定，下极板沿竖直方向向下平移一小段距离。下列说法正确的是（   ）

A．电容器两板间的电势差增大

B．电容器的电容减小

C．极板间的场强不变

D．极板的电荷量增大

如图所示，ef、gh为两水平放置相互平行的金属导轨,ab、cd为搁在导轨上的两金属棒，与导轨接触良好且无摩擦．当一条形磁铁向下靠近导轨时，关于两金属棒的运动情况的描述正确的是

A．不管下端是何极性，两棒均向外相互远离

B．不管下端是何极性，两棒均相互靠近

C．如果下端是N极，两棒向外运动，如果下端是S极，两棒相向靠近

D．如果下端是S极，两棒向外运动，如果下端是N极，两棒相向靠近

如图所示，真空中O点有一点电荷，在它产生的电场中有a、b两点，a点的场强大小为E_a，方向与ab连线成60°角，b点的场强大小为E_b，方向与ab连线成30°角．关于a、b两点场强E_a、E_b及电势φ_a、φ_b的关系，正确的是 (　　)

A．E_a＝3E_b，φ_a>φ_b

B．E_a＝3E_b，φ_a<φ_b

C．E_a＝，φ_a<φ_b

D．E_a＝E_b，φ_a<φ_b

如图所示，螺旋测微器的读数应为　　　　　　mm．

如图所示是水平旋转的平行板电容器，上板带负电，下板带正电，带电小球以速度v₀水平射入电场，且沿下板边缘飞出．若下板不动，将上板上移一小段距离，小球仍以相同的速度v₀从原处飞入，则带电小球（   ）

　   A．  将打在下板中央

　   B．  仍沿原轨迹由下板边缘飞出

　   C．  不发生偏转，沿直线运动

　   D．  若上板不动，将下板上移一段距离，小球一定打不到下板的中央

如图所示，在匀强电场中，将带电荷量q＝－6×10^－6 C的电荷从电场中的A点移到B点，克服电场力做了2.4×10^－5 J的功，再从B点移到C点，电场力做了1.2×10^－5 J的功．求：

(1)A、B两点间的电势差U_AB和B、C两点间的电势差U_BC；

(2)如果规定B点的电势为零，则A点和C点的电势分别为多少？

在电磁感应现象中，下列说法中正确的是（　　）

A．感应电流的磁场总是跟原来的磁场方向相反

B．只要穿过闭合回路的磁通量发生变化回路中就有感应电流

C．闭合电路中感应电动势的大小跟穿过这一电路的磁通量的变化率成正比

D．感应电流的磁场总是阻碍原来磁场磁通量的变化

某带电粒子仅在电场力作用下由A点运动到B点，电场线、 带电粒子在A点的初速度及运动轨迹如图所示，可以判定(     )

A. 粒子在A点的加速度大于它在B点的加速度

B. 粒子在A点的动能小于它在B点的动能

C. 粒子在A点的电势能小于它在B点的电势能

D. A点的电势低于B点的电势

 一定质量的理想气体由状态A经过图中所示过程变到状态B，在此过程中气体的密度

A.一直变小    B.一直变大  C.先变小后变大 D.先变大后变小

如图所示，电路两端的电压U保持不变，电阻R₁，R₂，R₃消耗的电功率一样大，电阻之比R₁：R₂：R₃是（    ）

　   A．1：1：1            B． 4：1：1           C． 1：4：4  D． 1：2：2

16．（8分）读数

（1）　　　　　　cm （2）　　　　　　cm （3）　　　　　　mA （4）　　　　　　V．　

如图所示，在两等量异种点电荷的电场中，MN为两电荷连线的中垂线，a、b、c三点所在直线平行于两电荷的连线，且a与c关于MN对称，b点位于MN上，d点位于两电荷的连线上．以下判断正确的是（）

    A． b点场强大于d点场强

    B． b点场强小于d点场强

    C． a、b两点间的电压等于b、c两点间的电压

    D． 试探电荷+q在a点的电势能小于在c点的电势能

如图所示，某区域电场线左右对称分布，M、N为对称线上两点。下列说法正确的是（      ）

A．M点电势一定高于N点电势

B．M点场强一定大于N点场强

C．正电荷在M点的电势能大于在N点的电势能

D．将电子从M点移动到N点，电场力做正功

如图所示的四幅图中，正确标明了带正电的粒子所受洛伦兹力F方向的是(　　)
