两个固定的等量异种电荷，在他们连线的垂直平分线上有a、b 、c三点，如图2所示，下列说法正确的是（   ）

A．a点电势比b点电势高

B．a、b两点场强方向相同，a点场强比b点大

C．a、b、c三点的电势与无穷远电势相等

D．一带电粒子(不计重力)，在a点无初速释放，则它将在a、b、c线上运动

图中的虚线a、b、c、d表示匀强电场中的4个等势面．两个带电粒子M、N（重力忽略不计）以平行于等势面的初速度射入电场，运动轨迹分别如图中MPN和NQM所示．已知M是带正电的带电粒子．则下列说法中正确的是（　　）

A．N一定带负电

B．a点的电势高于b点的电势，a点的场强大于b点的场强

C．带电粒子N的动能减小电势能增大

D．带电粒子N的动能增大电势能减小

某学校的地理课外研究性学习小组在考察某一竖直天坑时，从天坑口静止释放一石头并开始计时，经2s听到石头落到天坑底部的声音，由此可知该天坑深约为（不计声音传播时间，重力加速度g取10m/s²）（　　）

A. 10m                 B. 20m                 C. 30m                 D. 40m

如图所示中E=10V，R₁=4Ω，R₂=6Ω，C=30μF电池内阻不计，求：

（1）闭合开关S，求稳定后通过R₁的电流；

（2）然后将开关S断开，求这以后流过R₁的总电量．

某电场中，点电荷从a点移到b点，电场力做功为零，则（　　）

A．a、b两点的场强一定相等

B．a、b两点间的电势差一定为零

C．a、b两点的电势一定相等

D．电荷所受到的电场力总是垂直于其移动方向

如图所示，a、b、c为同一条电场线上的三点，c为ab连线的中点，a、b两点的电势分别为φ_a=5V，φ_b=3V．下列说法正确的是（）

    A． c点的电势一定为4V

    B． a点的场强一定比b点场强大

    C． 电场线的方向一定向左

    D． 正点电荷从c点运动到b点电势能一定减少

如图所示，在y轴上关于O点对称的A、B两点有等量同种点电荷+Q，在x轴上C点有点电荷﹣Q，且CO=OD，∠ADO=60°．下列判断正确的是（　　）

A．O点电场强度为零

B．D点电场强度为零

C．若将点电荷+q从O移向C，电势能增大

D．若将点电荷﹣q从O移向C，电势能增大

如图所示电路中，电源的内电阻为r，均为定值电阻，电表均为理想电表，闭合电键S，当滑动变阻器的滑动触头P向右滑动时，下列说法错误的是

A、电压表示数变大          B、电流表示数变小

C、外电路等效电阻变大      D、内电路消耗的功率变大

电机把一次能源转换成机械能的过程正确的是新能源的是（　  ）

Ａ．一次能源→发电机→机械能

Ｂ．一次能源→电动机→机械能

Ｃ．一次能源→电动机→电能→发电机→机械能

Ｄ．一次能源→发电机→电能→电动机→机械能

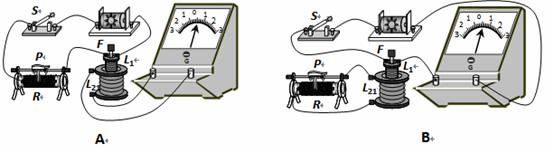

下图的器材可用来研究电磁感应现象及判定感应电流的方向，其中连线正确的是   ▲    （填“A”或“B”）。

若将线圈L₁插入线圈L₂中，合上开关S，能使线圈L₂中感应电流的磁场方向与线圈L₁中原磁场方向相同的实验操作是    __。

A．插入铁芯F                  B．拔出线圈L₁

C．使变阻器阻值R变大      D．断开开关S

一质量为m的带电小球，在竖直方向的匀强电场中以初速度v₀水平抛出，小球的加速度大小为g，则小球在下落h高度过程中（　　）

A．动能减少了mgh   B．电势能增加了mgh

C．重力势能减少了mgh   D．机械能减少了mgh

如图甲所示，长、宽分别为 L ₁ 、L ₂ 的矩形金属线框位于竖直平面内，其匝数为 n，总电阻为 r，可绕其竖直中心轴 O ₁ O ₂ 转动。线框的两个末端分别与两个彼此绝缘的铜环 C、D（集流环）焊接在一起，并通过电刷和定值电阻 R 相连。线框所在空间有水平向右均匀分布的磁场，磁感应强度 B 的大小随时间 t 的变化关系如图乙所示，其中 B ₀ 、B ₁ 和 t ₁均为已知。在 0～t ₁ 的时间内，线框保持静止，且线框平面和磁场垂直；t 1 时刻后线框在外力的驱动下开始绕其竖直中心轴以角速度ω匀速转动。求：（1）0～t ₁ 时间内通过电阻R 的电流大小；

（2）线框匀速转动后，在转动一周的过程中电流通过电阻 R 产生的热量；

（3）线框匀速转动后，从图甲所示位置转过 90°的过程中，通过电阻 R 的电荷量。

如图所示，在水平匀强磁场中放置一矩形线圈，线圈平面与磁场垂直，线圈由开始位 置（实线位置）绕其底边转过90°至水平位置（虚线位置）的过程中，穿过线圈的    磁通量的变化情况是

 A．逐渐变大

 B．逐渐变小

 C．先变大后变小

 D．先变小后变大

如图所示的坐标系，x轴沿水平方向，y轴沿竖直方向。在x轴上方空间的第一、第二象限内，既无电场也无磁场，在第三象限内存在沿y轴正方向的匀强电场和垂直xOy平面向里的匀强磁场，在第四象限内存在沿y轴负方向、场强大小与第三象限电场场强相等的匀强电场。一质量为m、电量为q的带电质点，从y轴上y=h处的P₁点以一定的水平初速度沿x轴负方向进入第二象限，然后经过x轴上x=-2h处的P₂点进入第三象限，带电质点恰能做匀速圆周运动，之后经过y轴上y=-2h处的P₃点进入第四象限。试求：

(1)第三象限空间中电场强度和磁感应强度的大小；

(2)带电质点在第四象限空间运动过程中的最小速度。[来源:学科网ZXXK]

在如右图所示的匀强电场中，长为L的绝缘细线一端系于O点，另一端系一带正电的小球，小球的电荷量。  求：

（1）细线拉直小球从OA水平位置由静止释放到速度第一次为零时细线与过O点竖直线的夹角，此时小球位置的电势。（以过O点的等势面为零等势面）

（2）从A点释放后小球的最大速度。

（3）若细线拉直小球从OB水平位置的B点由静止释放。问：小球上升的高度。

①若在OA下方或恰到OA线上，说明理由；

②若能到达OA上方求出经过OA线时的速度大小。

质量为m的通电细杆ab置于倾角为θ的导轨上，导轨的宽度为d，杆ab与导轨间的摩擦因数为μ，有电流时，ab恰好在导轨上静止，如图所示，图中的四个侧视图中，标出了四种可能的匀强磁场方向，其中杆ab与导轨之间的摩擦力可能为零的图是（　　）

A．  B． C． D．

两位同学在实验室中利用如图（a）所示的电路测定值电阻R₀、电源的电动势E和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录的是电流表A和电压表V₁的测量数据，另一位同学记录的是电流表A和电压表V₂的测量数据．并根据数据描绘了如图（b）所示的两条U­I图线．回答下列问题：

（1）根据甲、乙两同学描绘的图线，可知

A．甲同学是根据电压表V₁和电流表A的数据

B．甲同学是根据电压表V₂和电流表A的数据

C．乙同学是根据电压表V₁和电流表A的数据

D．乙同学是根据电压表V₂和电流表A的数据

（2）根据图（b），可以求出定值电阻R₀＝________Ω，电源电动势E＝________V，内电阻r＝________Ω．

如图甲所示，水平面上的两光滑金属导轨平行固定放置，间距d＝0.5 m，电阻不计，左端通过导线与阻值R＝2 Ω的电阻连接，右端通过导线与阻值R_L＝4 Ω的小灯泡L连接。在CDFE矩形区域内有竖直向上的匀强磁场，CE长l＝2 m，有一阻值r＝2 Ω的金属棒PQ放置在靠近磁场边界CD处(恰好不在磁场中)。CDFE区域内磁场的磁感应强度B随时间变化如图乙所示。在t＝0至t＝4 s 内，金属棒PQ保持静止，在t＝4 s时使金属棒PQ以某一速度进入磁场区域并保持匀速运动。已知从t＝0开始到金属棒运动到磁场边界EF处的整个过程中，小灯泡的亮度没有发生变化。求：

（1）通过小灯泡的电流；

（2）金属棒PQ在磁场区域中运动的速度大小。

有三个相同的电阻，分别通过如下图（1）、（2）、（3）所示的变化电流，三个图中的电流的最大值和周期都相同。下列说法中正确的是（    ）

A．在相同时间内三个电阻发热量相等

B．在相同时间内，（1）、（3）发热量相等，是（2）发热量的2倍

C．在相同时间内，（1）、（2）发热量相等，是（3）发热量的1/2

D．在相同时间内，（3）发热量最大，（1）次之，（2）的发热量最小

我国发射的某卫星，其轨道平面与地面赤道在同一平面内，卫星距地面的高度约为500km，而地球同步卫星的轨道高度约为36000km，已知地球半径约为6400km，关于该卫星，下列说法中正确的是

A．该卫星的线速度小于同步卫星的线速度

B．该卫星的加速度小于同步卫星的加速度

C．一年内，该卫星被太阳光照射时间小于同步卫星被太阳光照射时间

D．该卫星的发射速度小于第一宇宙速度
