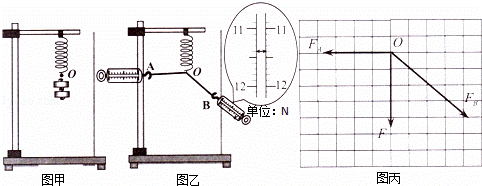

某同学用如图（甲）所示的装置验证“力的平行四边形定则”．用一木板竖直放在铁架台和轻弹簧所在平面后．其部分实验操作如下，请完成下列相关内容：

①如图甲，在木板上记下悬挂两个钩码时弹簧末端的位置O；

②卸下钩码然后将两细绳套系在弹簧下端，用两弹簧称将轻弹簧末端拉到同一位置O，记录细绳套AO、BO的方向及两弹簧称相应的读数．图乙中B弹簧称的读数为     N；

③该同学在坐标纸上画出两弹簧拉力F_A、F_B的大小和方向如图丙所示，请在图丙中作出F_A、F_B的合力F′；

④已知钩码的重力，可得弹簧所受的拉力F如图丙所示，观察比较F和F′，得出结论．

如图所示，电源电动势E=10V，内阻r=0.5Ω，“8V，16W”的灯泡恰好能正常发光，电动机M绕组的电阻R₀=1Ω，求：

（1）灯泡的电流I₁；

（2）电源的总电流I；

（3）电动机的总功率P₁；

（4）电动机的热功率P₂和电动机的机械功率P₃．

如图是一火警报警装置的一部分电路示意图，其中R₂是半导体热敏传感器，它的电阻随温度升高而减小，a、b接报警器．当传感器R₂所在处出现火情时，电流表的电流I和a、b两端电压U与出现火情前相比（）

A．I变大，U变大       B． I变小，U变小   C． I变大，U变小 D． I变小，U变大

如图所示，一电荷量q＝3×10^－4C带正电的小球，用绝缘细线悬于竖直放置足够大的平行金属板中的O点．S合上后，小球静止时，细线与竖直方向的夹角α＝37°.已知两板相距d＝0.1m，电源电动势E＝12V，内阻r＝2Ω，电阻R₁＝4Ω，R₂＝R₃＝R₄＝12Ω. g取10m/s²，sin37°＝0.6，cos37°＝0.8.求：

（1）流过电源的电流；

（2）两板间的电场强度的大小；

（3）小球的质量．

如图所示，当平行板电容器充电后，静电计的指针偏转一定角度．若不改变A、B两极板的带电荷量而减小两极板间的距离，同时在两极板间插入电介质，则静电计指针的偏转角度将　减小　．

如图，电路中C₂＝2C₁，R₂＝2R₁，下列说法正确的是：

A．开关处于断开状态，电容C₂的电量大于C₁的电量。

B．开关处于断开状态，电容C₁的电量大于C₂的电量。

C．开关处于接通状态，电容C₂的电量大于C₁的电量。

D．开关处于接通状态，电容C₁的电量大于C₂的电量。

关于电势差的说法中，正确的是（　　）

A．两点间的电势差等于电荷从其中一点移到另一点时，电场力所做的功

B．1C电荷从电场中一点移动到另一点，如果电场力做了1J的功，这两点间的电势差就是1V

C．在两点间移动电荷时，电场力做功的多少跟这两点间的电势差无关

D．两点间的电势差的大小跟放入这两点的电荷的电量成反比

1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖．若一束粒子由左端射入质谱仪后的运动轨迹如图所示，则下列说法中正确的是（　　）

A．该束带电粒子带负电

B．速度选择器的P₁极板带正电

C．在B₂磁场中运动半径越大的粒子，质量越大

D．在B₂磁场中运动半径越大的粒子，荷质比越小

均匀导线制成的单位正方形闭合线框abcd，每边长为L，总电阻为R，总质量为m。将其置于磁感强度为B的水平匀强磁场上方h处，如图所示。线框由静止自由下落，线框平面保持在竖直平面内，且cd边始终与水平的磁场边界平行。当cd边刚进入磁场时，

（1）求线框中产生的感应电动势大小;

（2）求cd两点间的电势差大小;

（3）若此时线框加速度恰好为向下，求线框下落的高度h所

应满足的条件。

竖直悬挂的弹簧振子下端装有记录笔，在竖直面内放置记录纸．当振子上下振动时，以水平向左速度v=10m/s匀速拉动记录纸，记录笔在纸上留下记录的痕迹，建立坐标系，测得的数据如图所示，求振子振动的振幅和频率．

如图所示，用轻绳系住质量为m的小球，使小球在竖直平面内绕点O做园周运动．小球做圆周运动的半径为L．小球在最高点A的速度大小为v，不计空气阻力，重力加速度为g，求：

(1)小球在最高点A时，绳子上的拉力大小；

(2)小球在最低点B时，绳子上的拉力大小．

在如图所示的电路中，当电键S闭合后，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将电键S断开，则(    )

A.液滴仍保持静止状态[来源:]

B.液滴做自由落体运动

C.电容器上的带电荷量与R₁的大小有关

D.电容器上的带电荷量增大

如图所示，ad、bd、cd是竖直面内三根固定的光滑细杆，a、b、c、d位于同一圆周上，a点为圆周的最高点，d点为最低点．每根杆上都套着一个完全相同的小滑环(图中未画出)，三个滑环分别从a、b、c点无初速度释放，关于它们下滑过程的下列说法中正确的是

A. 重力对各环的冲量a的最大

B. 弹力对各环的冲量c的最大

C. 合力对各环的冲量大小相等

D. 各环的动能增量相等

如图所示，一质量为m带电液滴，在大小为E，方向竖直向上的匀强电场中处于静止状态，求：

(1)这个液滴带什么电？电荷量为多少？

(2)当场强的大小突然变为原来的一半，方向保持不变时，液滴向什么方向运动？其加速度为多少？

一电阻为R的金属圆环，放在匀强磁场中，磁场与圆环所在平面垂直，如图(a)所示．已知通过圆环的磁通量随时间t的变化关系如图(b)所示，图中的最大磁通量φ₀和变化周期T 都是已知量，求

    (1)在t = 0到t = 的时间内，通过金属圆环某横截面的电荷量q．

    (2)在t = 0到t = 2T的时间内，金属环所产生的电热Q

如图，在匀强磁场中有一通电直导线，电流方向垂直纸面向里，则直导线受到安培力的方向是
  A．向上     B．向下     C．向左     D．向右

如图所示的无限大的匀强磁场中，有一个矩形线圈ａｂｃｄ做下述运动，其中线圈中磁通量发生变化的是 （　　）

Ａ．以ｂｃ为轴转动

Ｂ．以ａｂ为轴转动

Ｃ．垂直纸面向里匀速运动

Ｄ．在纸面内向下运动

如图7所示，“旋转秋千”中的两个座椅A、B质量相等，通过相同长度的缆绳悬挂在旋转圆盘上．不考虑空气阻力的影响，当旋转圆盘绕竖直的中心轴匀速转动时，下列说法正确的是                                                                      (　　)．

A．A的速度比B的大         B．A与B的向心加速度大小相等

 C．悬挂A、B的缆绳与竖直方向的夹角相等

D．悬挂A的缆绳所受的拉力比悬挂B的小

一带电粒子在正电荷形成的电场中，运动轨迹如图所示的abcd曲线，下列判断正确的是（  ）

　   A．  粒子带正电

　   B．  粒子通过a点时的速度比通过b点时大

　   C．  粒子在a点受到的电场力比b点小

　   D．  粒子在a点时的电势能比b点大

如图所示，水平直导线中通有稳恒电流I，导线的正上方处有一电子初速度v₀，其方向与电流方向相同，以后电子将（    ）

　   A． 沿路径a运动，曲率半径变小    B．  沿路径a运动，曲率半径变大

　   C． 沿路径b运动，曲率半径变小    D． 沿路径b运动，曲率半径变大
