图中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0．一带正电的点电荷在静电力的作用下运动，经过a、b点时的动能分别为26eV和5eV．当这一点电荷运动到某一位置，其电势能变为-8 eV时，它的动能应为（   　）

  A．8 eV        B．13 eV         C．20 eV                D．34 eV

如图所示，边长为L，不可变形的正方形导体框内有半径为r的圆形磁场区域，其磁感应强度B随时间t的变化关系为B=kt（常量k>0）。回路中滑动变阻器R的最大阻值为，滑片P位于滑动变阻器中央，定值电阻，，闭合开关S，电压表的示数为U，不考虑虚线MN右侧导体的感应电动势，则

A、两端的电压为

B、电容器的a极板带正电

C、电阻的热功率为电阻的8倍

D、正方向导体框中的感应电动势为

用控制变量法，可以研究影响平行板电容器电容的因素(如图)．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ.实验中，极板所带电荷量不变，若(　　)

A．保持S不变，增大d，则θ变大

B．保持S不变，增大d，则θ变小

C．保持d不变，减小S，则θ变小

D．若在两板间增加介质，则θ变小

一只电炉的电阻丝和一台电动机线圈的电阻相同，都为 .设通过它们的电流相同（电动机正常运转），则在相同的时间内 （    ）

A．电炉和电动机产生的电热相等

B．电动机消耗的功率大于电炉消耗的功率

C．电炉两端电压小于电动机两端电压

D．电炉和电动机两端电压相等

带电粒子垂直进入匀强电场中偏转时（除电场力外不计其它力的作用）（            ）

　   A． 电势能增加，动能增加            B． 电势能减小，动能增加

　   C． 电势能和动能都不变                D．   上述结论都不正确

 关于电场强度和电场线，下列说法正确的是：

A．  在电场中某点放不同的检验电荷，该点的电场强度就不同

B．  在电场中没有电场线的地方场强一定为零．

C．电荷在电场中某点所受力的方向即为该点的电场强度方向

D．由静止释放的带电粒子在电场中运动的轨迹可能不与电场线重合

如图所示，在光滑绝缘的水平面上有一个用一根均匀导体围成的正方形线框abcd，其边长为L，总电阻为R，放在磁感应强度为B、方向竖直向下的匀强磁场的左边，图中虚线MN为磁场的左边界。线框在大小为F的恒力作用下向右运动，其中ab边保持与MN平行。当线框以速度v₀进入磁场区域时，它恰好做匀速运动。在线框进入磁场的过程中，

（1）线框的ab边产生的感应电动势的大小为E 为多少？

（2）求线框a、b两点的电势差。

（3）求线框中产生的焦耳热。

如图所示，一小型发电站通过升压、降压变压器把电能输送给用户，已知发电机的输出功率为P=500kW，输出电压为U₁=500V，升压变压器B₁原、副线圈的匝数比为n₁：n₂=1：5，两变压器间输电导线的总电阻为R=1.5Ω．降压变压器B₂的输出电压为U₄=220V，不计变压器的损耗．

求：（1）输电导线上损失的功率P′；

（2）降压变压器B₂的原、副线圈的匝数比n₃：n₄．

现有一段长L＝0.2 m、通有电流I＝2.5 A的直导线，则关于此导线在磁感应强度为B的磁场中所受磁场力F的情况，下列说法正确的是（　　）

A. 如果B＝2 T，则F一定为1 N

B. 如果F＝0，则B也一定为零

C. 如果B＝4 T，则F有可能为2 N

D. 当F为最大值时，通电导线一定与B平行

理想变压器的原、副线圈匝数比为2∶1，下列说法中正确的是（　  ）

Ａ．若原线圈接上电压为3Ｖ的干电池，副线圈两端的电压为1.5Ｖ

Ｂ．若原线圈接上电压为3Ｖ的干电池，副线圈两端的电压为０

Ｃ．若原线圈接上电压为220Ｖ的交流电，副线圈两端的电压等于110Ｖ

Ｄ．若原线圈接上电压为220Ｖ的交流电，副线圈两端的电压为0

如图甲所示，在滑动变阻器的滑动触头P从一端滑到另一端的过程中，两块理想电压表的示数随电流表示数的变化情况如图乙所示，则滑动变阻器的最大阻值和定值电阻R₀的值分别为（    ）

A.3Ω，12Ω      B.15Ω，3Ω     C.12Ω，3Ω     D.4Ω，15Ω

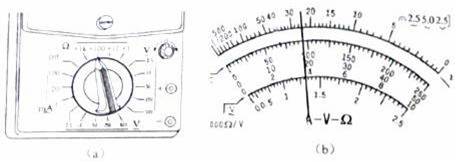

在用初始状态正常的多用表进行测量时，实验操作步骤均正确．当选择开关置于图（a）所示位置，是进行　     　的测量，测量之前必须进行　       　操作．当表盘刻度和指针位置如图（b）所示，则被测量的数值为　   　Ω；若使用直流电压50V量程，图（b）指针位置所对应的测量值为　      V，测量结束后，选择开关置于　      　．

如图所示，平行板电容器与电动势为E的直流电源(内阻不计)连接，下极板接地．一带电油滴位于容器中的P点且恰好处于平衡状态．现将平行板电容器的上极板竖直向上移动一小段距离，则

A．带电油滴将沿竖直方向向上运动  B．P点的电势将降低

C．带电油滴的电势能将减少

D．若电容器的电容减小，则极板带电量将增大

静电场在x轴上的场强E随x的变化关系如图所示，x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷（　　）

A．在x₂和x₄处电势能相等

B．由x₁运动到x₃的过程中电势能增大

C．由x₁运动到x₄的过程中电场力先增大后减小

D．由x₁运动到x₄的过程中电场力先减小后增大

蹦蹦杆是最近两年逐渐流行的运动器具，其主要结构是在一硬直杆上套一劲度系数较大的弹簧，弹簧的下端与直杆的下端固定而弹簧的上端固定一踩踏板．如图所示，小明正在玩蹦蹦杆．在小明将蹦蹦杆中的弹簧向下压缩的过程中，小明的重力势能、弹簧的弹性势能的变化情况是（　　）

A. 重力势能减小，弹性势能增大

B. 重力势能增大，弹性势能碱小

C. 重力势能减小，弹性势能减小

D. 重力势能不变，弹性势能增大

从某一高处由静止释放一粒小石子甲的同时，从同一地点竖直向上抛出另一粒小石子乙，不计空气阻力，则在它们落地之前（　　）

A．二者间距不变        　    B．二者速度差不变

C．间距与时间成正比    　    D．同时落地

如图所示，A、B是一条电场线上的两点，若在A点释放一初速度为零的电子，电子仅受电场力作用，并沿电场线从A运动到B，其速度随时间变化的规律如图所示．设A、B两点的电场强度分别为E_A、E_B，电势分别为φ_A、φ_B，则E_A          E_B （填“＞”、“=”或“＜”），

φ_A              φ_B（填“＞”、“=”或“＜”）。

如图所示，闭合金属圆环沿垂直磁场方向放置在匀强磁场中，将它从匀强磁场中匀速拉出，以下说法正确的是(　 　)

A．向左拉出和向右拉出时，环中感应电流方向相反

B．向左拉出和向右拉出时，环中感应电流方向都是沿顺时针方向

C．向左拉出和向右拉出时，环中感应电流方向都是沿逆时针方向

D．圆环拉出磁场过程中和环全部处在磁场中运动时，都有感应电流

如图所示，真空中狭长区域内的匀强磁场的磁感应强度为B，方向垂直纸面向里，区域宽度为d，边界为CD和EF，速度为v的电子从边界CD外侧沿垂直于磁场方向射入磁场，入射方向跟CD的夹角为θ，已知电子的质量为m、带电荷量为e，为使电子能从另一边界EF射出，电子的速率应满足的条件是（　　）

A．v＞       B．v＜       C．v＞       D．v＜

M、O、N三点在同一直线上，，O点位于MN之间，在O处固定一电荷量为Q的点电荷。当在M处放一电荷量为+q的点电荷时，它所受的电场力为F；移去M处电荷，在N处放一电荷量为-3q的点电荷，其所受电场力为

A．        B．            C．        D．
