小亮同学为研究某电学元件(最大电压不超过2.5 V，最大电流不超过0.55 A)的伏安特性曲线，在实验室找到了下列实验器材：

A．电压表(量程是3 V，内阻是6 kΩ)

B．电压表(量程是15 V，内阻是30 kΩ)

C．电流表(量程是0.6 A，内阻是0.5 Ω)

D．电流表(量程是3 A，内阻是0.1 Ω)

F．滑动变阻器(阻值范围0～5 Ω)，额定电流为0.6 A

G．滑动变阻器(阻值范围0～100 Ω)，额定电流为0.6 A

H．直流电源(电动势E＝3 V，内阻不计)

I．开关、导线若干

该同学设计电路并进行实验，通过实验得到如下数据(I和U分别表示电学元件上的电流和电压).

（1）为了提高实验结果的准确程度，电流表选        ；电压表选        ；滑动变阻器选        ．(以上均填写器材代号)

（2）请在下面的虚线框中画出实验电路图（未知元件用电阻符号替代）；

（3）在坐标纸中描出该电学元件的伏安特性曲线；

(4)据图中描出的伏安特性曲线可知，该电学元件的电阻随温度而变化的情况为：     .

某同学要测定一个圆柱体的电阻率，进行了如下操作：

（1）（4分）用准确到0.1mm的游标卡尺测量圆柱体的长度，用螺旋测微器测量其直径如图所示。可知其长度为        mm，其直径为       mm；

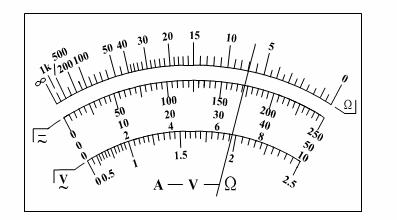

（2）（2分）用已调零且选择旋钮指向欧姆挡“×1”位置的多用电表粗略测量该圆柱体的电阻，根据下图所示的表盘，可读出被测电阻阻值为______Ω。

（3）（10分）为了精确的测量该圆柱体的电阻，实验室准备了如下实验器材，用伏安法进行测量：

电压表V₁(量程0～3 V，内电阻约1 kΩ);

电压表V₂(量程0～15 V，内电阻约5 kΩ);

电流表A₁(量程0～3 A，内电阻约0.2 Ω)；

电流表A₂(量程0～600 mA，内电阻为1 Ω);

滑动变阻器R(最大阻值为10 Ω，额定电流为1 A)；

电池组E(电动势为4 V、内电阻约为0.1Ω)；

开关及导线若干。

为使实验能正常进行，减小测量误差，实验要求电表读数从零开始变化，并能多测几组电流、电压值，以便画出电流—电压关系图线，则

①电压表应选用__________(填实验器材的代号)

②电流表应选用__________(填实验器材的代号)。

③完成实验电路图。

（4）（4分）这位同学在一次测量时，电流表、电压表的示数如下图所示。由图可知，电流表读数为________A，电压表的读数为_________ V。

如图所示，在光滑水平面上的直线MN左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间．将两个大小相同的铜质矩形闭合线框由图示位置以同样的速度v向右完全拉出匀强磁场．已知制作这两只线框的铜质导线的横截面积之比是1∶2．则拉出过程中下列说法中正确的是（     ）

A.所用拉力大小之比为2∶1        B.通过导线某一横截面的电荷量之比是1∶1

C.拉力做功之比是1∶4            D.线框中产生的电热之比为1∶2

如图所示，质量M=2 √3kg的木块套在水平杆上，并用轻绳将木块与质量m= √3kg的小球相连．今用跟水平方向成α=30°角的力F=10 √3N，拉着球带动木块一起向右匀速运动，运动中M、m相对位置保持不变，取g=10m/s²．求：

（1）运动过程中轻绳与水平方向夹角θ；

（2）木块与水平杆间的动摩擦因数μ．

如图所示，一质量为1kg的小球套在一根固定的直杆上，直杆与水平面夹角为。现小球在的竖直向上的拉力作用下，从A点静止出发向上运动，已知杆与球间的动摩擦因数为。试求：（g取，计算结果均保留两位有效数字）

(1)小球运动的加速度a。

(2)若F作用1.2s后撤去，小球上滑过程中距A点最大距离s。

(3)若从撤去力F开始计时，小球经多长时间回到A点。

直流电源跟一个线圈连接成闭合回路，线圈的上方和右侧各有一个可以自由转动的小磁针，它们静止时如图所示，则下列判断正确的是（）

    A． 小磁针的c端为N极，电源的a端为正极

    B． 小磁针的c端为N极，电源的a端为负极

    C． 小磁针的d端为N极，电源的a端为正极

    D． 小磁针的d端为N极，电源的a端为负极

如图所示，让平行板电容器带电后，静电计的指针偏转一定角度，若不改变A、B两极板带的电量而减小两极板间的距离，同时在两极板间插入电介质，那么静电计指针的偏转角度（　　）

A．一定减小 B．一定增大  C．一定不变 D．可能不变

在场强为E，方向竖直向下的匀强电场中，有两个质量均为m的带电小球，电量分别为+2q和﹣q，两小球用长为L的绝缘细线相连，另用绝缘细线系住带正电的小球悬于O点而处于平衡状态．如图所示，重力加速度为g，细线对悬点O的作用力等于　     　．

如图所示为伏安法测电阻的一种常用电路．下列分析中正确的是（　　）

　  A． 此接法的测量值大于真实值

　  B． 此接法的测量值小于真实值

　  C． 此接法要求待测电阻值小于电流表内阻

　  D． 开始实验时滑动变阻器滑片P应处在最左端

如图所示的电路中，电源的电动势E和内电阻r恒定不变。开关S闭合后，当滑片P在变阻器的中间位置时，灯泡L正常发光。现将滑片P向右移动，则(    )

A、灯泡L的亮度变亮                  B、电流表的示数变小

       C、电压表的示数变小            D、电阻R₁的电功率变小

如图所示，水平放置的平行板电容器，与某一电源相连，它的极板长L＝0．4 m，两板间距离d＝4×10^－3 m，有一束由相同带电微粒组成的粒子流，以相同的速度v₀从两板中央平行极板射入，开关S闭合前，两板不带电，由于重力作用微粒能落到下板的正中央，已知微粒质量为m＝4×10^－5 kg，电量q＝＋1×10^－8 C．(g＝10 m/s²)问：

(1)微粒入射速度v₀为多少？

(2)闭合开关S，为使微粒能从平行板电容器的右边射出电场，所加的电压U应取什么范围？

如图所示的电路中，当变阻器R₃的滑动触头P向b端移动时（）

    A． 电压表示数变大，电流表示数变小

    B． 电压表示数变小，电流表示数变大

    C． 电源消耗的功率变大，电源总功率变大

    D． 电源消耗的功率变大，电源总功率变小

关于静电场的电场强度和电势，下列说法正确的是

A．电场强度为零的地方，电势也为零

B．电场强度的方向处处与等势面垂直

C．随着电场强度的大小逐渐减小，电势也逐渐降低

D．任一点的电场强度总是指向该点电势降落的方向

如图所示，在等量的异种点电荷形成的电场中，有A、B、C三点，A点为两点电荷连线的中点，B点为连线上距A点距离为d的一点，C点为连线中垂线距A点距离也为d的一点，则下面关于三点电场强度的大小、电势高低的比较，正确的是（　　）

A．E_A=E_C＞E_B；φ_A=φ_C＞φ_B

B．E_B＞E_A＞E_C；φ_A=φ_C＞φ_B

C．E_A＜E_B，E_A＜E_C；φ_A＞φ_B，φ_A＞φ_C

D．因为零电势点未规定，所以无法判断电势的高低

某同学要测定一个圆柱体的电阻率，进行了如下操作：

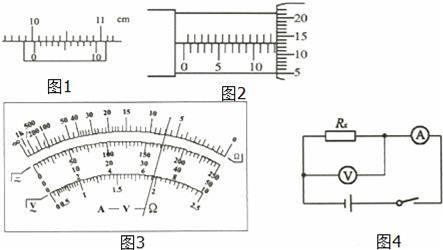

（1）用10分度的游标卡尺测量圆柱体的长度，由图1可知其长度为　  　mm；

（2）用螺旋测微器测量其直径如图2，可知其直径为　     　mm；

（3）用已调零且选择旋钮指向欧姆档“×1”位置的多用电表粗略测量该圆柱体阻值，根据如图3所示的表盘，可读出被测电阻阻值为　  　Ω．

（4）该同学选择适当的仪器后，用图4所示的电路图测出的电阻比真实电阻偏　小　（“大”或“小”）．

下列说法中正确的是（　　）

A．电场线一定是闭合的曲线

B．电场线是正电荷在电场中的运动轨迹

C．电场中某点的场强方向，就是电荷在该点所受电场力的方向

D．电场线的疏密表示场强的强弱

如图所示, 在感应起电中，带负电小球Ｐ靠近带绝缘底座的导体M N时，Ｍ处将 (   )

Ａ．带负电            Ｂ．带正电

Ｃ．不带电            Ｄ．以上答案均有可能

如图甲所示是用来加速带电粒子的回旋加速器的示意图，其核心部分是两个D形金属盒．在加速带电粒子时，两金属盒置于匀强磁场中，两盒分别与高频电源相连．带电粒子在磁场中运动的动能E_k随时间t的变化规律如图乙所示，忽略带电粒子在电场中的加速时间，则下列判断正确的是 (　 　)

A．在E_k – t图中应有t₄ – t₃ = t₃ – t₂ = t₂ – t₁

B．高频电源的变化周期应该等于t_x – t_x－1

C．粒子加速次数越多，粒子最大动能一定越大

D．要想粒子获得的最大动能增大，可增加D形盒的半径

在如图所示的4种电场中，A、B两点电场强度不相同的是（　　）

A．    B．    C．   D．

在图中所示的电路中，当滑动变阻器的滑动触片向b端移动时（　　）

A．伏特表V读数增大，电容C的电荷量在减小

B．安培表A的读数增大，电容C的电荷量在增大

C．伏特表V的读数增大，安培表A的读数减小

D．伏特表V的读数减小，安培表A的读数增大
