某同学通过实验测定一个阻值约为5Ω的电阻R_x的阻值．

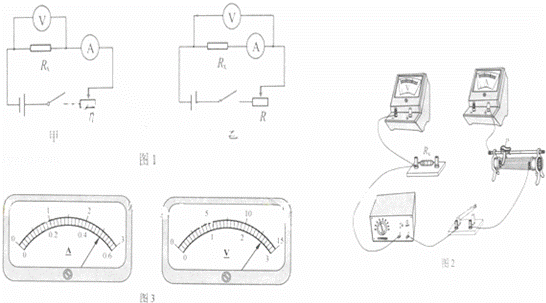

（1）现有电源（4V，内阻可不计），滑动变阻器（0～50Ω，额定电流2A），开关和导线若干，电流表（0～0.6A，内阻约0.125Ω），电压表（0～3V，内阻约3kΩ）为减小测量误差，在实验中，实验电路应采用图1中的   （选填“甲”或“乙”）．

（2）图2是测最R_x的实验器材实物图，图中已连接了部分导线．请请根据在（1）问中所选的电路图，补充完成图2中实物间的连线．

（3）接通开关，改变滑动变阻器画片P的位置，并记录对应的电流表示数I、电压表示数U．某次电表示数如图3所示，可得该电阻的测量值R_x==   Ω（保留两位有效数字）．

如图所示，一圆环上均匀分布着正电荷，x轴垂直与环面且过圆心O，下列关于x轴上的电场强度和电势的说法中正确的是（　　）

A．O点的电场强度为零，电势最低

B．O点的电场强度为零，电势最高

C．从O点沿x轴正方向，电场强度减小，电势升高

D．从O点沿x轴正方向，电场强度增大，电势降低

 一位同学做平抛实验时，只在纸上记下重垂线y方向，未在纸上记下斜槽末端位置，并只描出如图所示的一段平抛轨迹曲线。现在曲线上取A，B两点，用刻度尺分别量出到y轴的距离，AA′＝x₁，BB′＝x₂，以及AB的竖直距离h，从而可求出小球抛出的初速度v₀为（　　）

A.                               B.

C.                                 D.

如图所示，A、B是电场中两点，下列说法正确的是（　　）

A．A点的场强比B点的场强大

B．A点的电势比B点的电势高

C．负电荷从A点运动到B点，电场力做负功

D．一个正电荷在A点的电势能比B点的电势能大

ab两个带正电的粒子，以相同的速度先后垂直于电场方向从同一点进入平行板，a粒子打在A点，b粒子打B点，不计重力

A、a的电荷量大于b的电荷量

B、b的质量大于a的质量

C、a的比荷大于b的比荷

D、a的比荷小于b的比荷

真空中的某装置如图所示，现有质子、氘核和α粒子都从O点由静止释放，经过相同加速电场和偏转电场，射出后都打在同一个与OO′垂直的荧光屏上，使荧光屏上出现亮点(已知质子、氘核和α粒子质量之比为1∶2∶4，电量之比为1∶1∶2，重力不计)。下列说法中正确的是(    )

A.偏转电场的电场力对三种粒子做功之比为1∶1∶2

B.三种粒子在偏转电场中运动时间之比为2∶1∶1

C.三种粒子出偏转电场时的速度相同

D.三种粒子的运动轨迹相同

一个物体在粗糙的水平面上运动，先使物体向右滑动距离s，再使物体向左滑动距离s，正好回到起点，来回所受摩擦力大小都为F_f，则整个过程中摩擦力做功为(　　)

A. 0                                  B. －2F_fs                           C. －F_fs                             D. 无法确定

两个半径均为R的圆形平板电极，平行正对放置，相距为d，极板间的电势差为U，板间电场可以认为是匀强电场．一个α粒子从正极板边缘以某一初速度垂直于电场方向射入两极板之间，到达负极板时恰好落在极板中心．

已知质子电荷量为e，质子和中子的质量均视为m，忽略重力和空气阻力的影响，求

(1)极板间的电场强度E；

(2)α粒子在极板间运动的加速度a；

(3)α粒子的初速度v₀.

在磁感应强度一定的匀强磁场里,垂直于磁场的通电长直导线,受到磁场的作用力的大小跟导线中的___      _大小有关,还跟导线在磁场中的____               _      _有关。

如图所示（a），一条长为3L的绝缘丝线穿过两个质量都是m的小金属环A和B，将丝线的两端共同系于天花板上的O点，使金属环带电后，便因排斥而使丝线构成一个等边三角形，此时两环恰处于同一水平线上，若不计环与线间的摩擦，求金属环所带电量是多少？某同学在解答这道题时的过程如下：

设电量为q，小环受到三个力的作用，拉力T、重力mg和库仑力F，受力分析如图b，由受力平衡知识得，=mgtan30°，.

你认为他的解答是否正确？如果不正确，请给出你的解答？

有一木块静止在水平桌面上，关于它的受力下面说法中正确的是（     ）

A．木块对桌面的压力就是木块所受的重力，施力物体是地球

B．木块对桌面的压力是弹力，是由于桌面发生形变而产生的

C．木块对桌面的压力在数值上等于木块受的重力

D．木块保持静止是由于木块对桌面的压力与桌面对木块的支持力保持平衡

如图所示，在方向水平的匀强电场中，一不可伸长的绝缘细线一端连着一个质量为m的带电小球，另一端固定在O点．先把球拉起至细线与场强方向平行，然后无初速释放．已知小球摆至最低点的另一侧、线与竖直方向的最大夹角为θ．试求小球过最低点时细线对小球的拉力．

关于元电荷的理解，下列说法正确的是

A．元电荷就是电子        B．元电荷是电量单位，表示1C电量

C．元电荷就是质子        D．元电荷是电量单位，表示一个电子或一个质子所带的电量

一束电子从静止开始经加速电压U₁加速后，以水平速度射入水平放置的两平行金属板中间，如图8所示，金属板长为l，两板距离为d，竖直放置的荧光屏距金属板右端为L.若在两金属板间加直流电压U₂时，光点偏离中线与荧光屏交点O，打在荧光屏上的P点，求.

 在用电流表和电压表测定电池的电动势和内阻的实验中，现备有以下器材：

   A.干电池l节

   B.滑动变阻器(0～50Ω)

   C.滑动变阻器{0～1750Ω}

   D.电压表(0～3V)

   E.电压表(0～15V)

   F.电流(0—0.6 A)

   G.电流表(0一3 A)

    其中滑动变阻器应选       ，电流表应选         ,电压表应选          ．（填前面字母即可）

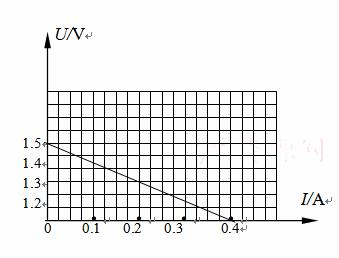

   如图是根据实验数据画出的U-I图象，由此可知这个干电池的电动势E=      V，  内电阻r＝        Ω

如上右图所示，电源的电动势为E，内阻r不能忽略。A、B是两个相同的小灯泡，L是一个自感系数相当大的线圈。关于这个电路的以下说法正确的是（　　）

A．开关闭合到电路中电流稳定的时间内，A灯立刻亮，而后逐渐变暗，最后亮度稳定

B．开关闭合到电路中电流稳定的时间内，B灯立刻亮，而后逐渐变暗，最后亮度稳定

C．开关由闭合到断开瞬间，A灯闪亮一下再熄灭

D．开关由闭合到断开瞬间，电流自左向右通过A灯

在某空间存在着水平向右的匀强电场E和垂直于纸面向里的匀强磁场B，如图所示，一段光滑且绝缘的圆弧轨道AC固定在纸面内，其圆心为O点，半径，OA连线在竖直方向上，AC弧对应的圆心角。今有一质量、电荷量的带电小球（可视为质点），以的初速度沿水平方向从A点射入圆弧轨道内，一段时间后从C点离开，小球离开C点后做匀速直线运动。已知重力加速度，，不计空气阻力，求：
（1）匀强电场的场强E；
（2）小球刚离开C点时的速度大小；
（3）小球刚射入圆弧轨道时，轨道对小球的瞬间支持力

如图的电路中，电源内阻r≠0，R₁和R₂是两个定值电阻．当滑动变阻器R的滑片向b移动时，电路中电流I₁、I₂的变化是（　　）

A．I₁不变   B．I₁变小   C．I₂变大   D．I₂变小

下列描述中符合物理学史实的是

     A．奥斯特提出了分子电流假说，并很好地解释了一些磁现象

B．安培提出了用电场线来描述电场的观点

C．库仑发现了真空中两个静止电荷之间的相互作用规律

D．法拉第根据小磁针在通电导线周围的偏转发现了电流的磁效应

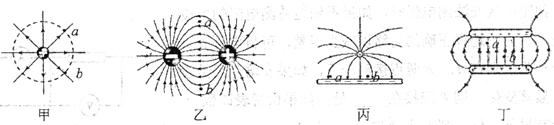

在如图所示的四种电场中，分别标记有a、b两点。其中a、b两点的电势相等，电场强度大小相等、方向也相同的是（    ）

A. 甲图：与点电荷等距的a、b两点

B. 乙图：两等量异种电荷连线的中垂线上与连线等距的a、b两点

C. 丙图：点电荷与带电平板形成的电场中平板上表面的a、b两点

D. 丁图：匀强电场中的a、b两点
