如图所示的智能自动鱼竿支架，它采用独特的翘翘板式的架竿结构，当放下鱼竿时，利用杠杆的原理，鱼竿的压力带动机械传动结构，使咬合器自动锁紧鱼竿；上鱼后，只要轻抬钓竿，咬合器便会松开，使用极其方便。该鱼竿的自动咬合控制的说法不正确的是（）

A . 该控制的输入量是鱼竿的压力 B . 该控制的控制器是机械传动结构 C . 该控制是闭环控制 D . 该控制不存在反馈环节

补齐三视图所缺的三条图线(超三条倒扣分)。

请补全三视图中所缺的三条图线（超过三条图线倒扣分）

如图所示，图中漏标的尺寸共有（）

A . 1处 B . 2处 C . 3处 D . 4处

如图所示是一款喷水壶。下列对喷水壶的评价中不是从功能角度进行评价的是（）

A . 采用优质塑料，无毒无味 B . 设有充气装置，使水壶能喷出水柱和水雾 C . 设有开关锁定按钮，喷水时不需用手指持续按住开关 D . 设有观察窗，可看到壶内的水量

如图所示为某款台灯的主视图（部分尺寸标注)该台灯圆形底座的直径（）

A . φ34 B . φ80 C . φ120 D . φ148

如图所示的元宝螺母，与螺栓配合，用于需要经常拆装的零件的连接。

设计师正研制一种使用“干细胞墨水(形成新骨骼的人类细胞)”的生物笔，医生可以用这种“干细胞墨水”材料进行3D打印，生成人体新的骨骼。本案例说明 ( )

A . 3D打印技术对新产品的产生没有影响 B . 3D打印技术为产品设计提供了发展空间 C . 该设计促进了3D打印技术的飞速发展 D . 该设计制约着3D打印技术的飞速发展

将一块大小合适的矩形钢加工成如图所示的零件，以下加工流程中合理的是（）

A . 划线→锯割→锉削→钻孔→攻丝 B . 划线→钻孔→锯割→锉削→攻丝 C . 划线→锉削→钻孔→攻丝→锯割 D . 划线→钻孔→攻丝→锉削→锯割

工艺的一般过程正是：（）

①备料 ②部件装配 ③零部件加工

④总装配 ⑤形成坯件 ⑥表面涂饰

A . ①②③④⑤⑥ B . ①⑤③②④⑥ C . ①④②③⑤⑥ D . ①⑤②③④⑥

小明看到老师办公桌上的植物盆栽(如图所示)常年没有阳光的照晒失去了活力，于是想根据办公室的环境条件，为老师设计一个固定在铝合金窗框的花盆托架，植物盆栽可放在托架上晒太阳，测量的花盆、铝合金窗框的相关尺寸具体见图。请你帮助小明设计该花盆托架，设计要求如下：

①能可靠固定在铝合金窗框上下任意位置，安装拆卸方便，不影响窗框的左右移动；

②可放置底座直径在Φ110mm－Φ160mm范围内的花盆，承托花盆的托盘可以周向旋转；

③能稳固承受最大重量2.5kg的花盆；

④主要材料采用2mm厚的钢板，辅助材料自选。

请完成以下任务。

（1）小明发现问题的途径是(在A .收集信息；B .观察日常生活；C .技术研究与技术试验中选择合适的选项，将序号填入横线处)；
（2）设计时，下列尺寸中可以不考虑的是(在A .1760；B .32；C .Φ110中选择合适的选项，将序号填入横线处)；
（3） ①画出设计草图，必要时可以用文字说明；
②在设计草图上标注主要尺寸；
（4）为了检验花盆托架是否达到设计要求，小明进行了下列试验，其中不合理的试验是________(在下列选项中选择合适的选项，将序号填入横线处)。

A . 在窗框上安装好托架，左右方向移动窗框，观察是否方便、有无影响； B . 在窗框上安装好托架，在托盘上放上花盆直径为160mm的盆栽，转动托盘，观察能否周向旋转； C . 在窗框上安装好托架，托盘上放2.5kg的重物，观察托架是否变形以及连接是否可靠； D . 在窗框上安装好托架，托盘上放2.5kg的重物，观察窗框的变形情况。

如图所示是智能家用电磁炉，可以防水、防油污、防渗透。该电磁炉已获得EMC国标认证，能够稳定控制火力，温度过高会自动断电。下列说法中，不恰当的是（）

A . 家用电磁炉可以防水、防油污、防渗透，符合设计实用原则 B . 电磁炉已获得EMC国标认证，符合设计的技术规范原则 C . 电磁炉温度过高会自动断电，体现了技术的创新性 D . 电磁炉一般只能采用平底铁质锅，而铝锅则不行，体现了技术的两面性

通用技术实践课上，小明要加工如图所示的零件，请根据图及其描述完成下面小题。

（1）在通用技术实践课上，小明要加工某零件如图所示，图中错标和漏标的尺寸分别有几处（）

A . 错标1处，漏标3处 B . 错标1处，漏标4处 C . 错标2处，漏标3处 D . 错标2处，漏标4处
（2）加工该零件时，下列操作正确的是（）

A . 划线时，用划规划出中心线，且划规要紧贴直尺 B . 钻孔时，要集中注意力，但不能戴防护眼镜 C . 加工M5时，选择直径略小于5mm麻花钻头钻孔 D . 攻丝时需要用的工具是圆板牙和圆板牙扳手

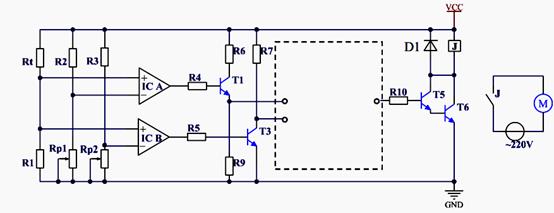

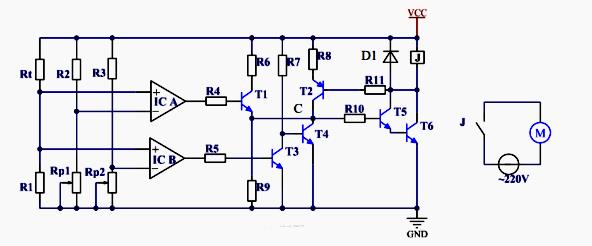

如图所示为高性能温度控制电路，本电路可使风扇在设定的上下限温度范围内运转，它克服了以往电路温控范围窄、风扇启动频繁的缺点。图中ICA控制温度的上限，ICB控制温度的下限，M为风扇。

（1）有关热敏电阻Rt判断正确的是（在 A .正温度系数热敏电阻；B .负温度系数热敏电阻中选择合适的选项，将序号填入横线处）；
（2）当温度上升至上下限设定值之间时，C 点电位为（在 A .高电平；B .低电平；C .无法确定中选择合适的选项，将序号填入横线处），当温度下降到上下限设定值之间时 C 点电位为（在 A .高电平；B .低电平；C .无法确定中选择合适的选项，将序号填入横线处）；
（3）电路焊接完毕，继电器无法吸合，以下可能的原因是（在 A .三极管T6短路；B .电阻R9短路；C .二极管D1虚焊；D .电阻R6短路中选择合适的选项，将序号填入横线处）；
（4）请在图中虚线框处用或非门构成的触发器来代替原电路部分结构，要求原有电路功能不变。

如图所示为机械手的抓取机构的结构模型，驱动杆通过连杆带动手爪转动，完成握持工件的动作。以下关于该结构模型的说法中正确的是（）

A . 驱动杆向上移动，连杆受拉；握持工件时，销轴受扭转 B . 驱动杆向下移动，连杆受压；握持工件时，手爪受弯曲 C . 驱动杆向上移动，连杆受压；握持工件时，销轴受扭转 D . 驱动杆向下移动，连杆受拉；握持工件时，手爪受弯曲

如图所示为安检门。当被检人员通过时，若携带着金属物品，安检门会即刻报警，使安检人员及时发现被检人员随身携带的金属物品。其主要特点是∶非接触探测、精度高、速度快。

试分析∶

（1）它要解决的问题是∶ 以高效、非接触的方式探测被检人员随身携带的金属物品。从设计原则的角度分析，与接触式人工安检相比，该安检门的设计体现了设计中的原则和原则（从“实用”、“美观”、“创新”、“可持续发展”中选填）。
（2）它解决问题的技术方法是∶当被检人员携带着金属物品通过安检门时，传感器检测到金属信号，经控制器分析处理后，触发蜂鸣器即刻报警。
该控制系统的输出量是，被控对象是，属于自动（填“开环”或“闭环”）控制系统
（3）它的缺点是∶；
（4）针对你发现的缺点，改进意见是：。

百度手机语音输入技术具备了国际上众多语音输入系统的技术特点。使用时，点击“话筒”标志，进入语音识别界面，可以自动将声音转换成文字，边说边识别，自动添加合适的标点，支持整句输入。百度手机语音输入法作为一个输入法控制系统来看，其中的输入量和输出量分别是（）

A . 语音和文本 B . 话筒和文本 C . 语音和话筒 D . 语音识别界面和文本

塑料制品在我们生活中随处可见，下列关于塑料的论述正确的是( )

A . 塑料因其受热后可多次成型而受到欢迎 B . 塑料具有一种特性，因其简单而受到欢迎 C . 塑料分为热塑性塑料和热固性塑料 D . 塑料在初次成型后，便无法再次软化

如图为一款大脚赛车，具有超大车轮、车身坚固、超大引擎、超大燃料箱、良好的防撞性能和避震性能。请根据图示和上述说明，完成(1)～(2)题。

（1）把该赛车看作一个系统，下列说法中，错误的是（）

A . 该车用于比赛或游戏，体现了系统的目的性 B . 超大引擎必须配置超大燃料箱，体现了系统的相关性 C . 超大车轮、良好的避震性能，体现了系统的环境适应性 D . 赛车行驶时耗油量很大，体现了系统的动态性
（2）对该车提出了以下系统优化措施，其中不合理的是（）

A . 精确统计每次赛程的最大耗油量，将燃油箱设计的尽可能合理 B . 选用凸棱较平的轮胎以减小赛车行驶时地面的阻力 C . 将车身设计成流线型以减小赛车行驶时空气的阻力 D . 对燃料箱防漏设计以确保车身不同姿态时均不溢漏

如图所示为一款新型香皂架，底部斜坡和凹槽的设计便于滤水，从创新设计类型考虑，这种设计属于（）

A . 结构创新 B . 程序创新 C . 材料创新 D . 原理创新
