木工常用的工具和设备知识点题库

小明发现家中的路由器挂在墙壁上不美观，时间久了容易积灰尘，准备设计制作一个木盒将路由器罩住。现根据路由器的形状和尺寸构思了以下设计方案(如图所示)。木盒的面板设计已完成，面板两端的凸出部分用于与侧板的连接。请你帮助小明完成侧板与面板连接部分的设计，设计要求如下:

A．木盒材料均选用10mm厚的木板；

B．面板与侧板连接，不能用其它材料和连接件；

C．组装后面板能够翻下和合上，方便可靠

请根据描述和设计要求，完成以下任务：

（1） ①画出侧板的设计草图(画出其中一块即可)，必要时可用文字说明；
②标注侧板设计部分的主要尺寸；
（2）如果侧板与两块横板用螺钉连接，应选择的螺钉是 (在以下选项中选择合适的选项，将序号填入横线处)

A . B . C .
（3）加工横板上的矩形槽，不需要用到的工具是 (在以下选项中选择合适的选项，将序号填入横线处)；

A . B . C .
（4）组装完成后，对侧板是否满足设计要求进行试验，以下不需要做的是(在A .面板的翻转是否方便灵活；B .面板合上后能否固定；C .面板的散热效果是否良好中选择合适的选项，将序号填入横线处)

如图所示的某款机械锁的主要零部件，主要分为前锁体(外面板及相关组件)、锁体(锁舌及相关组件)、后锁体(内面板及相关部件)和锁扣(锁扣板及锁扣盒)等四大组件。该锁的整个安装过程可以分解为以下几个主要的步骤：

①根据锁体尺寸，在门板上进行划线、凿孔和钻孔；

②安装锁扣盒和锁扣板；

③将前锁体通过门孔与锁体预连接，检查锁舌活动是否正常；

④根据锁的位置和锁扣的尺寸，在门框上进行划线、凿孔；

⑤将整个锁体用自攻螺钉固定在门板上；

⑥将前锁体安装在门板上；

⑦将后锁体与前锁体对接，再将后锁体固定在门板上；

⑧锁整体功能检测和微调。

根据机械锁的描述和装配工艺，完成以下问题。

（1）请根据锁的结构图和安装步骤，该锁的正确安装流程为：→→ ③ → → ⑦ →→ ② → ⑧ (选择合适的选项，将序号填写在横线处)
（2）在门框的锁扣盒安装孔的加工过程中，以下工具中不需要的是。

王华同学在学校木工实验室设计、加工了如图所示的一个木凳，回答问题。

（1）加工该木凳不需要用到的工具是（）
①样冲；②手摇钻；③木工凿；④木工锯；⑤三角锉；⑥羊角锤；⑦木工刨；⑧钢锯；⑨木工锉；

A . ①②⑤⑧ B . ②⑤⑥⑦ C . ①③④⑨ D . ③④⑦⑧
（2）下列关于该木凳凳面加工流程中合理的是（）

A . 划线→刨削→凿眼→锉削→锯割→表面处理 B . 刨削→划线→锯割→凿眼→锉削→表面处理 C . 划线→刨削→锉削→凿眼→锯割→表面处理 D . 刨削→划线→凿眼→锉削→锯割→表面处理

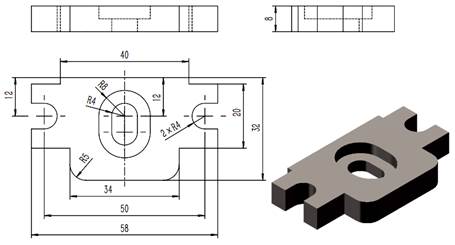

根据下图，完成⑴⑵题。

（1）加工该零件时，发现尺寸标注不全。漏标的尺寸有（）

A . 4处 B . 3处 C . 2处 D . 1处
（2）用一块方木料作为该零件加工材料，下列说法合理的是（）

A . 划线时要用到划针 B . 钻孔前需要冲眼 C . 加工过程中必须要用到圆锉 D . 可以用钢丝锯加工两边开口槽

李刚要从一张长2m，宽1m，厚10mm的木板上分割下一块1m×1m的木板，以下工具中最合适的是（）

A . 板锯

B . 手锯

C . 木工锯

D . 美工刀

某同学用木料制作一个脸盆架，如图所示，加工过程中需要用到的工具是（）

A . ③①②④ B . ②③⑤① C . ⑤②③④ D . ①②④⑤

如图所示为台中师生在技术实践活动中设计的水位控制系统演示教具。采用提篮造型，提篮用方木料和木板制作，水罐抱箍采用 2mm 厚的铝板制作，请回答下面两题。

（1）要制作该装置，有以下工具可供选择，需要用到工具有（）

A . ①②④⑥⑦⑨⑩ B . ①③⑤⑥⑦⑨⑩ C . ①②③⑥⑦⑧⑨⑩ D . ①③④⑥⑦⑧⑨⑩
（2）下列加工操作要领中，说法不正确的是（）

A . 在铝板上划线时，划针要紧贴导向工具，且与划线表面垂直 B . 加工提篮的木手柄，用铅笔画线后，用木工锯锯割出榫头 C . 用铝板加工水罐抱箍时，可用手钳夹持钻孔，钻孔时不能戴手套 D . 锉削时，锉屑堵塞锉刀锉齿后应用钢丝刷顺着锉纹方向刷去

根据所学知识，请设计一款便携式手机支架，便于使用者在办公室、家里等场合使用，要求结构稳定，样式新颖，方便拆卸。

（1）请画出草图，正确标注主要尺寸
（2）请用文字说明设计方案
（3）请列出制作的材料及所需的工具

某小区物业对小区设施设备进行检修的前的检查阶段，发现小区的供人休息的座椅多数已经损坏，为给业主提供更好的休息座椅，决定对小区的座椅进行全部更换。请结合所学知识为小区设计方便大家休息，且结构稳定、耐用的的休息座椅。

（1）请画出构思草图，并标注主要尺寸。
（2）请从主要功能、设计意图、结构组成等方面简要说明设计方案。
（3）请列出制作所需要的主要材料及工具。

如图所示的简易木质书架，若要加工侧板中的梅花孔，下列工具中用到并且组合正确的是（）

A .

B .

C .

D .

如图所示是木质三通孔明锁的三个构件，据此回答下小题。

（1）加工这些构件时，下列工具一定用不到的是（）

A . B . C . D .
（2）用足量的木条制作该三通孔明锁，下列流程合理的是（）

A . 划线→刨削→锯割→钻孔→打磨 B . 刨削→划线→钻孔→锯割→打磨 C . 刨削→划线→锯割→钻孔→打磨 D . 划线→刨削→钻孔→锯割→打磨
（3）在工艺操作过程中，下列工具的装配不需要借助其他工具的是（）

A . 拆卸台虎钳的底座 B . 取下木工刨的刨刀 C . 取下钢锯的锯条 D . 安装台钻的钻头

小张设计了一个木质可拆式笔筒及其侧板如图所示。小张要加工该笔筒的侧板，一般不需要的工具是( )

_x0000_i1059

A . ①⑥ B . ①② C . ②⑤ D . ①④

技术设计题，为迎接春季开学，美化教室环境，某班级买了一盆花(如图所示)，花盆直径为150mm，花和花盆的总高度约500mm，总重量约8kg。

请根据以下设计要求和材料清单，设计一个能摆放该盆花的木质花架。

设计要求：花架需固定在墙上，结构简单稳固，造型简洁美观，安全可靠，花架承重大于10kg。

材料清单：12mm厚杉木板、横截面为20mm×30mm杉木条、白乳胶、螺丝钉、铁钉、水泥钉等。

完成以下任务：

（1）请描述制作花架采用的主要连接方式，并列出至少3种所需的木工工具。
（2）画出花架的设计草图，并标注长、宽、高的总体尺寸。
（3）为解决假期浇水问题，科技创新小组应用物联网技术设计了一个智能浇水系统，你认为：
①该系统应选择的传感器是。(单选：A .湿度传感器\B .红外传感器\C .压力传感器)

②传感器应放置的位置是。(单选：A .土壤表面\B .土壤中部\C .植株叶面)

下图所示为某通用技术小组制作的木质小板凳模型，加工该木凳不需要用到的工具是( )

①样冲②手摇钻③木工凿④木工锯⑤圆锉⑥锤子⑦木工刨⑧划针⑨木工锉

A . ①②⑤⑧ B . ②⑤⑥⑦ C . ①③④⑨ D . ③④⑦⑧

如图甲所示是木桌一角的结构示意图，主要由构件1(图乙)、构件2采用榫接组成。请根据描述完成以下问题：

（1）小明在通用技术实践课上用木材制作构件1，选择了下列加工工具，其中需要的是 (在以下选项中选择合适的选项，将序号填入横线处)；

A . B . C . D .
（2）使用一段时间后，构件1与构件2连接处出现松动，下列解决方案中合理的是、(在A .构件1榫头涂抹木工胶；B .在图甲a处开个细缝，再敲入楔子；C .在图甲b处拧入自攻螺钉；D .在图甲c处钻孔敲入细长木条中选择合适的选项，将序号填入横线处)；
（3）图丙为构件2的三视图，请补全三视图中所缺的两条图线。

如图a所示为一款木质无动力下坡玩具，图b是该玩具的20个零件。该玩具利用重心摆动和斜面持续作用力的原理，只要将其放在斜面上，用手轻轻一堆，玩具即可“走”下坡，走到坡底后自动停下。请你根据题意回答下列问题。

（1）该玩具行走的控制手段是、（在“A .手动控制；B .自动控制；C .机械控制；D .电子控制”中选择合适的选项，将序号填入横线处）；
（2）用表面光滑的木板加工该玩具合理的流程为：
→划线→ 钻孔 → →（在“A .下料；B .刨削；C .砂纸打磨；D .锯割”中选择合适的选项，将序号填入横线处）；
（3）在加工过程中，不需要用的工具是。

A . B . C . D .

如图所示为某同学制作的简单衣架，衣架的制作环节有：

Ⅰ.制作金属挂钩：①弯折②划线③锉削④锯割

Ⅱ.制作木质部分：⑤锉削⑥锯割并做榫眼与榫头⑦划线⑧油漆⑨榫接

（1）请你根据制作的工序完成加工该支架的流程图（填写编号）
（2）以下是部分工具请指出这些工具在哪个环节中使用（填写编号），用不到的填“无需使用”。

工具图片

在哪个环节使用

图a中的榫接结构，由木条①和木条②组成。请回答以下问题：

图a

图b

（1）图b为木条①的立体图及其三视图，补全三视图所缺的两条线。
（2）木条②的立体图应该是 (在下列选项中选择合适的选项，将序号填入横线处)。

A . B . C . D .
（3）加工木条①需要的工具是 (在下列选项中选择合适的选项，将序号填入横线处)。

A . B . C . D .

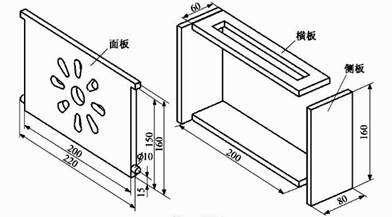

小明发现家中的路由器挂在墙壁上不美观，时间久了容易积灰尘，准备设计制作一个木盒将路由器罩住。现根据路由器的形状和尺寸构思了以下设计方案（如图2-2-16所示）。木盒的面板设计已完成，面板两端的凸出部分用于与侧板连接。请你帮助小明完成侧板与面板连接部分的设计，设计要求如下：

A．木盒材料均选用10mm厚的木板；

B．面板与侧板连接，不能用其他材料和连接件；

C．组装后面板能够翻下和合上，方便可靠。

请根据描述和设计要求，完成以下任务：

（1） ①画出侧板的设计草图（画出其中一块即可），必要时可用文字说明。
②标注侧板设计部分的主要尺寸。
（2）如果侧板与两块横板用螺钉连接，应选择的螺钉是。

A . B . C .
（3）加工横板上的矩形槽，不需要用到的工具是。

A . B . C .
（4）组装完成后，对侧板是否满足设计要求进行试验，以下不需要做的是。

A . 测试面板的翻转是否方便灵活 B . 测试面板合上后能否固定 C . 测试面板的散热效果是否良好
