闭环控制系统的工作过程 知识点题库

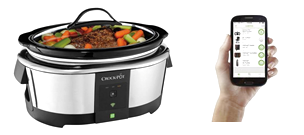

如图所示为某款WiFi控制的智能炖锅，该炖锅能按照烹饪程序在各个时间段以不同的温度工作。炖锅上配有温度传感器，手机通过WiFi获取炖锅的温度，根据所获取的温度与设定值比较，再自动发送打开或关闭加热器的指令，从而实现炖锅加热时长和恒温控制，用户还可以下载各种菜肴的烹饪程序，通过手机实时监控炖锅温度。请完成下列各题，在“       ”处填写上相应内容。

空气能热水器是第四代环保型热水器，主要有吸收热能子系统和加热热能子系统两个主要部分。空气能热水器中使用的制冷剂简称冷媒，冷媒吸收环境空气中的热量后汽化，压缩机将冷媒压缩后，变成高温高压气体，通过冷凝器冷凝成液体时，要释放出大量的热量，传递给水箱中的水，使水温不断上升，冷凝后的冷媒通过膨胀阀节流成气体返回到蒸发器，再从空气中吸收热量，如此循环往复。

关于水箱水位自动控制系统，以下说法正确的是（   ）

关于控制系统，下列说法正确的是（   ）

如图所示为工业锅炉压力控制示意图。通过利用重锤挂在横杠上进行压力控制，中间是锅炉的排气孔。下列选项中正确的是(   )

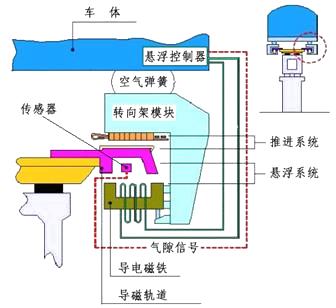

如图所示是磁悬浮列车浮力控制原理示意图：装在车辆转向架上的导电磁铁（悬浮电磁铁）与导轨上的铁磁轨道（导磁轨道）相互吸引，磁场浮力使车辆浮起。传感器实时测量车辆浮起的实际间隙返回给悬浮控制器，比较后精确地控制电磁铁中的电流，使车体与导轨之间保持10毫米左右的间隙。请根据上述说明，完成下列任务（将序号填写在“        ”处）

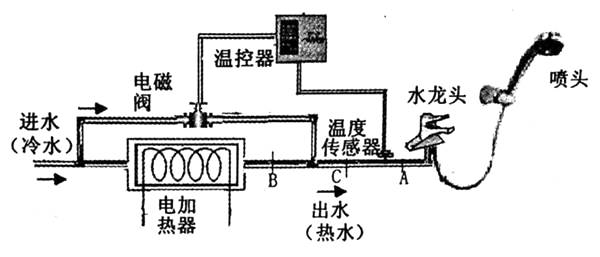

如图所示是张伟设计的即热式温度控制淋浴系统。电加热器接电源后对水即时加热，温控器接收到温度传感器检测的信息后，与设定值进行比较，系统自动地调节电磁阀来控制冷水进水量的大小，从而控制喷头的水温。分析该温度控制系统，完成以下的任务。

【加试题】如图所示是花房喷雾降温控制电路，Rt为正温度系数热敏电阻。花房内湿度低且温度高时，才启动水泵喷雾降温。采用下列一种逻辑门（数量不限）进行组合设计后，接入虚线框中，以实现该功能。应选用下列的（   ）

在生产、生活的实际中，用户用水的多少是经常变动的，因此供水不足或过剩的情况时有发生。保持供水压力的恒定，可使供水和用水之间保持平衡，从而提高供水质量。微机控制变频恒压供水系统以多台水泵并联供水，系统设定一个恒定的压力值，当用水量变化而产生管网压力的变化时，通过远传压力表，将管网压力反馈给PI控制器，通过PI控制器调整变频器的输出频率，调节水泵的转速以保持恒压供水。该系统的控制量是（  ）

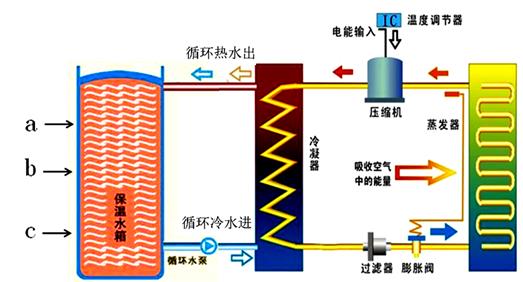

空气能热水器由一台室外机和保温水箱组合而成。室外机一般由压缩机、膨胀阀、蒸发器、冷凝器等主要部件组成，如图所示是运行原理示意图：由压缩机系统内的低温冷媒不断吸收空气中的热量转移到循环水中。保温水箱周围的盘管（图中未画出）将循环水热量传递给水箱中的水。水箱上有两个感温探头，分别是水箱下部感温头（冷水进）和水箱上部感温头（热水出），用于检测水温。请根据描述及示意图，回答以下问题：



如图所示是储气罐气压控制系统原理图，当检测装置检测到储气罐中的气压低于设定值时，控制器控制压缩机运转，使储气罐的气压升高到设定值。该控制系统的方框图是（  ）

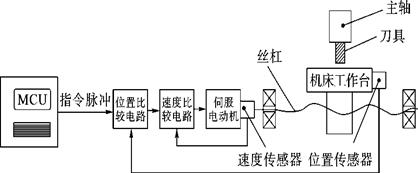

如图所示是数控机床的位置控制系统示意图。检测装置检测机床工作台的实际位移，并将该位移值传输给数控装置与设定位移量进行比较，数控装置根据比较的偏差值控制伺服装置运动，驱动机床工作台到达指定的位置。

如图所示为数控机床系统控制图，程序输入数控系统后，MCU处理并输出的脉冲信号来控制步进电动机。它以变换脉冲信号来控制机床工作台坐标位移量和位移速度、方向。请根据示意图和描述完成以下任务：

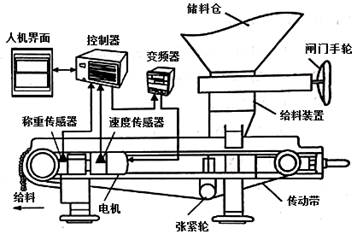

如图所示为定量给料机，是对散状物料进行连续称量给料的设备，集输送、称重计量和定量控制为一体。定量给料系统的控制过程为：通过人机界面设定给料量，称重传感器和速度传感器将传送带的载荷及速度信号传送到控制器，控制器根据载荷及速度信号计算出实际给料量，并将实际给料量与设定给料量进行比较，通过变频器和电机控制传送带的速度，使实际给料量接近或等于设定的给料量.工作过程中的有关信息均能显示在人机界面上。请根据图示及其描述，完成问题。

如图所示为滑台的运动系统示意图，由电机控制子系统和机械传动子系统组成。在电机控制子系统中，传感器检测电机的转动角度，并反馈到控制装置与设定值比较，控制装置根据偏差值发出运动信号，驱动器将运动信号转变成相应的电流驱动电机转动，在机械传动子系统中，电机带动丝杆转动，丝杆通过螺母驱动滑台移动。系统根据电机的转动角度和丝杆的螺纹间距计算出滑台移动的距离，从而实现对滑台位置的间接控制。

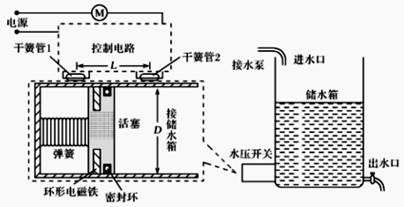

如所示的水位控制置，其工作原理为：当储水箱的水位降低到下限时，环形电磁铁到达干簧管“2”正下方，由于磁化使干簧管“2”接通，制电控制水泵工作，开始向储水箱送水；当储水箱的水位升高到上限时，环形电磁铁到达干簧管“1”正下方，由于磁化使干簧管“1”接通，控制电路控制水泵停止工作。请回答下列问题。

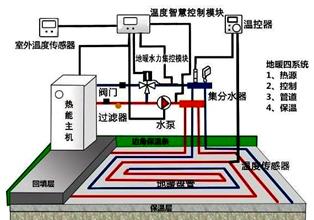

如图所示是一款家用地暖系统的示意图，其工作原理是往地板下铺设的地暖盘管通入循环热水，从而加热地面，达到室内取暖的目的。该系统开启后，温度智慧控制模块会实时采集室内的温度，与设定的采暖温度进行比较，并发出设置好的计算机程序指令，通过阀门和水泵来调节地暖管道内热水的流量，将室内温度保持设定值附近。请根据上述说明，完成以下任务：

如图所示为太阳能热水器水箱水位控制系统的结构示意图。当水箱水位低于最低水位时，由控制器打开电磁阀，水箱进水；当水位上升到最高水位时，控制器关闭电磁阀，停止进水。下列关于该控制系统的分析中说法不正确的是（   ）

如图所示是一款可调恒温暖奶器，可以使里面奶水保持在适合的温度，当温度异常时会发出警报。以下关于恒温暖奶器说法正确的是（   ）

如图所示为蓄水池水位自动控制系统。当水位传感器检 测到水位低于低水位时，控制柜就会接通水泵电源，水泵开始抽水；当水位到达高水位时，控制柜切断水泵电源，停止 加水。
​​

请根据示意图和描述，完成以下任务：
