某种型号手机充电器中的变压器可认为是理想变压器,它的原、副线圈匝数比为50:1,若在原线圈上加有交流电压220V , 则在副线圈上可获得电压(  )

A . 4.4V B . 220V C . 1V
通过某电阻的周期性交变电流的图象如图,则该交流电的有效值I(   )

A . 4.5A B . 3.5A C . 4A D . 3 A
如图所示交流电的电流有效值为(   )

A . 2A B . 3A C . 2 A D . 3 A
如图所示为一正弦交流电通过一电子元件后的波形图,则下列说法正确的是(   )

A . 电流的变化周期是0.02s B . 电流的变化周期是0.01s C . 这也是一种交流电 D . 电流通过100Ω的电阻时,1s内产生热量为200J
如图甲所示,理想变压器的原、副线圈匝数比nl:n2= 10:1,原线圈输入的交流电压如图乙所示,副线圈电路接有滑动变阻器R和额定电压为12V、工作时内阻为2Ω的电动机.闭合开关,电动机正常工作,电流表示数这1A.则下列判断错误的是(   )

A . 副线圈两端电压为22V B . 电动机输出的机械功率为12W C . 通过电动机的交流电频率为50Hz D . 突然卡住电动机,原线圈输入功率变大
理想变压器原、副线圈的匝数比为9:5,原线圈接交流电源,副线圈的电路结构如图甲所示,已知R1= R2= R3 , 开关S断开时R2两端电压按如图乙所示规律变化。若闭合开关S,电表均为理想电表,下列说法正确的是(   )

A . 电流表示数变小 B . 电压表V1示数为180V C . 变压器的输入功率减小 D . 电压表V2示数为100V
如图所示,线圈在匀强磁场中绕垂直于磁场的轴匀速转动,电容器两极板水平放置。在两极板间,不计重力的带正电粒子Q在t=0时由静止释放,若两板间距足够宽,则下列运动可能的是(     )

A . 若t=0时线圈平面与磁场垂直,粒子在两极间往复运动 B . 若t=0时线圈平面与磁场平行,粒子在两极间往复运动 C . 若t=0时线圈平面与磁场垂直,粒子一定能到达极板 D . 若t=0时线圈平面与磁场平行,粒子一定能到达极板
一交流电压的图象如图所示.将该交流电压加在一阻值为22Ω的电阻两端,下列说法中正确的是(   )

A . 该电阻消耗的功率为550W B . 该交流电压的瞬时值表达式为u=110 sin100πtV C . 并联在该电阻两端的交流电压表的示数为110 V D . 流过电阻的电流方向每秒改变50次
如图甲所示的电路中,当理想变压器 a、b 端加上如图乙所示的交变电压,闭合开关 S,三只相同灯泡均正常发光下列说法中正确的是(   )

A . 小灯泡的额定电压为 9V B . 变压器原、副线圈的匝数比为 2:1 C . 图乙所示的交变电压瞬时值表达式为 u=36sin100πt(V) D . 断开开关 S,L1 会变亮,L2 会变暗
图甲、乙分别表示两种电压的波形,其中图甲所示电压按正弦规律变化,下列说法正确的是(   )

A . 图甲表示交流电,图乙表示直流电 B . 两种电压的有效值相等 C . 图甲所示电压的瞬时值表达式为u=311sin 100πtV D . 两种电压的周期相同
一台小型发电机产生的电动势随时间变化的正弦规律图像如图甲所示.已知发电机线圈内阻为 ,现外接一只电阻为 的灯泡,如图乙所示,则(   )

图片_x0020_831897437

A . 电路中的电流方向每秒钟改变50次 B . 灯泡实际消耗的功率为440W C . 电压表V的示数为220V D . 发电机线圈内阻每秒钟产生的焦耳热为20J

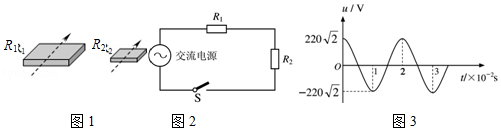

如图1所示,R1和R2是材料相同、厚度相同、表面为正方形的导体,边长之比为2:1,通过导体电流方向如虚线所示;现将这两个电阻R1、R2串联接入正弦交流电路,电路如图2所示;交流电源电压u随时间t变化的情况如图3所示。则下列说法中正确的是(   )

A . 电阻R1和R2的阻值比为1:2 B . 流过电阻R1和R2的电流比为1:2 C . 电阻R1两端的电压最大值为220V D . 电阻R2两端的电压有效值为110V

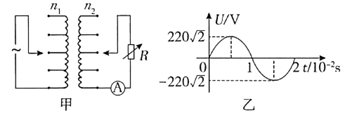

如图甲所示,理想变压器原线圈的匝数n1、副线圈的匝数n2均可调节。原线圈两端接如图乙所示的交流电,副线圈接负载电阻R和理想交流电流表A,下列说法正确的是(   )

A . 增大n1 , 其它条件不变,变压器的输出电压变大 B . 增大n2 , 其他条件不变,电流表的示数变小 C . 增大R,其它条件不变,变压器的输入功率变大 D . 原线圈所接交流电电压的瞬时值表达式u=220 sin100πt(V)
图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系.若使这两种电流分别通过两个完全相同的电阻,则经过1min的时间,两电阻消耗的电功W:W之比为(  )

图片_x0020_872687335

A . 1: B . 1:2 C . 1:3 D . 1:6
如图甲左侧的调压装置可视为理想变压器,两电表为理想电流表和电压表,变压器原、副线圈匝数比为n1:n2=2:1,若原线圈接入如图乙所示的正弦交变电压,求:

图片_x0020_100009

  1. (1) 正弦交流电压的函数表达式;
  2. (2) 电压表的示数U。
下列四幅图像表示的电流中不是交变电流的一项是(   )
A . 图片_x0020_100001 B . 图片_x0020_100002 C . 图片_x0020_100003 D . 图片_x0020_100004
如图为小型旋转电枢式交流发电机的原理图,其矩形线圈在磁感应强度为B的匀强磁场中绕垂直于磁场方向的固定轴 匀速转动,线圈的匝数为N匝,线圈所围面积为S,线圈电阻为r,线圈的两端经滑环和电刷与阻值为R的电阻相连,其余电阻忽略不计。测得电路中交流电流表的示数为I,求:

  1. (1) 线圈转动时产生感应电动势的最大值;
  2. (2) 线圈自中性面位置开始计时,写出电源电动势的瞬时表达式。
下列所给图像中,能表示交流电的电流i随时间t变化的是(  )
A . 图片_x0020_100001 B . 图片_x0020_100002 C . 图片_x0020_100003 D . 图片_x0020_100004
图甲是交流发电机的示意图,两磁极之间的磁场可视为匀强磁场,金属线圈 绕转轴 匀速转动。A为电流传感器(与计算机相连), 为定值电阻,线圈电阻为 ,其余电阻不计。图乙为计算机上显示的电流数据随时间变化的图像,下列说法中正确的是(   )

A . 金属线圈恰好处于图甲所示的位置时感应电动势为0,对应图乙中 时刻 B . 金属线圈恰好处于图甲所示的位置时感应电动势最大,对应图乙中 时刻 C . 时刻穿过线圈的磁通量的绝对值最小,磁通量变化率最大 D . 时刻穿过线圈的磁通量的绝对值最小,磁通量变化率最大

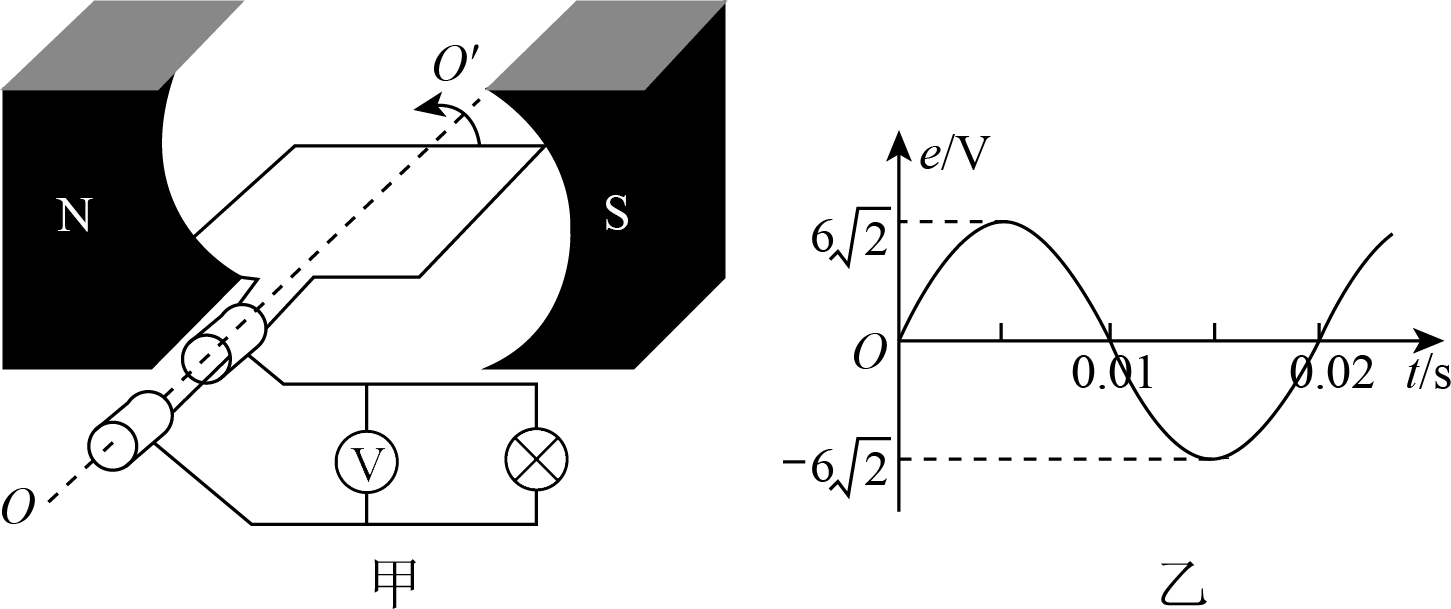

图甲为一台小型发电机的示意图,单匝线圈绕OO′轴转动,若从某位置开始计时,产生的电动势随时间的变化规律如图乙所示,已知发电机线圈内阻为r,外接灯泡的电阻为9r,下列说法正确的是(   )

A . 线圈是从垂直中性面位置开始计时的 B . 电动势表达式为e=6sin100πt(V) C . 电流方向每秒改变50次 D . 理想电压表示数为7.6 V
