理想变压器的原线圈匝数不变．原线圈接入电压有效值恒定的交流电，则副线圈的（　　）

A . 匝数越少，输出电压越高 B . 匝数越多，输出电压越高 C . 输出功率比输入功率小 D . 输出功率比输入功率大

如图，一理想变压器原线圈接正弦交变电源，副线圈接有三盏相同的灯（不计灯丝电阻的变化），灯上均标有（36V ， 6W）字样，此时L₁恰正常发光，图中两个电表均为理想电表，其中电流表显示读数为0.5A，下列说法正确的是（　　）

A . 原、副线圈匝数之比为3：1 B . 变压器的输入功率为12W C . 电压表的读数为18V D . 若L₃突然断路，则L₁变暗，L₂变亮，输入功率减大

如图所示，理想变压器的副线圈上接有两只相同的灯泡L₁和L₂ ，开关S是闭合的．当S断开时，通过灯泡L₁的电流将；变压器的输入功率将（填“变大”、“变小”或“不变”）．

以下各选项中属于交流电的是（）

A .

B .

C .

D .

一根长直的通电导线中的电流按正弦规律变化，如图甲、乙所示，规定电流从左向右为正，在直线的下方有一不闭合的金属框，则相对于b点来说，a点电势最高的时刻在（）

A . t₁时刻 B . t₂时刻 C . t₃时刻 D . t₄时刻

如图是某种正弦式交变电压的波形图，由图可确定该电压的（　　）

A . 周期是0.01 s B . 最大值是311 V C . 有效值是220 V D . 表达式为u=220sin 100πt（V）

如图表示一交流电的电流随时间而变化的图象，此交流电的有效值是（）

A . 3.5A B . $\text{[math]}$ A C . 5 $\text{[math]}$ A D . 5A

如图所示，理想变压器，原副线圈的匝数比为n．原线圈接正弦交流电压U，输出端A、A₁、A₂、A₃为理想的交流电流表，R为三个完全相同的电阻，L为电感，C为电容，当输入端接通电源后，电流表A读数为I．下列判断正确的是（）

A . 副线圈两端的电压为nU B . 通过副线圈的最大电流 $\text{[math]}$ I C . 电流表A₁的读数I₁大于电流表A₂的读数I₂ D . 电流表A₃的读数I₃=0

有一正弦交流电，它的电压随时间变化的情况如图，则电压的有效值为V；频率为Hz．

如图所示，电阻为r，匝数为N，面积为S的矩形线圈在磁感应强度为B的匀强磁场中绕垂直于磁场的轴以某一角速度 $\text{[math]}$ 匀速转动，接入电路中变阻器的阻值为 $\text{[math]}$ 时，线圈平面与磁场垂直，各电表均为理想交流电表，则 $\text{[math]}$ $\text{[math]}$

A .

时，线圈中的感应电动势

B . 电压表的示数为

C . 滑片P向下滑动时，电流表的读数变大 D . 线圈匀速运动的角速度

变大时，电流表的读数变大

边长为a的N匝正方形线圈在匀强磁场中绕垂直于磁感线且与线圈在同一平面内的对称轴匀速转动,转速为n,线圈所围面积内的磁通量Φ随时间t变化的规律如图所示,图象中 $\text{[math]}$ 为已知。则下列说法正确的是（）

A . $\text{[math]}$ 时刻线圈中感应电动势最大 B . $\text{[math]}$ 时刻线圈中感应电流为零 C . 匀强磁场的磁感应强度大小为 $\text{[math]}$ D . 线圈中瞬时感应电动势的表达式为 $\text{[math]}$

如图所示是一交变电流的i-t图象，则该交流电电流的有效值为（）

A . 4A B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

关于线圈在匀强磁场中转动产生的交变电流，下列说法中正确的是( )

A . 线圈每转动一周，感应电流方向就改变一次 B . 线圈平面每经过中性面一次，感应电流方向就改变一次，感应电动势方向不变 C . 线圈平面每经过中性面一次，感应电流和感应电动势方向都要改变一次 D . 线圈转动一周，感应电流和感应电动势方向都要改变一次

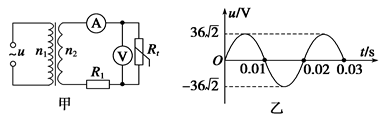

如图甲所示，理想变压器原线圈接图乙所示的正弦交流电，副线圈与理想电压表、理想电流表、热敏电阻R_t(阻值随温度的升高而减小)及定值电阻R₁组成闭合电路．则以下判断正确的是（）

图片_x0020_100007

A . 变压器原线圈中交流电压u的表达式u＝36sin 100πt V B . R_t处温度升高时，R_t消耗的功率变大 C . R_t处温度升高时，变压器的输入功率变大 D . R_t处温度升高时，电压表和电流表的示数均变大

如图甲所示的电路中，变压器原、副线圈匝数比为3∶1，图乙是该变压器cd输入端交变电压u的图象，L₁ ， L₂、L₃、L₄为四只规格均为“9 V　6 W”的相同灯泡，各电表均为理想交流电表，开关K闭合。以下说法正确的是（）

A . 电流表的示数为2 A B . ab输入端输入功率P_ab＝18 W C . ab输入端电压的瞬时值表达式为U_ab＝27 $\text{[math]}$ sin 100πt(V) D . 四只灯泡中除L₁外，其余均能正常发光

一矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间的变化图象如图所示，则下列说法中，正确的是：（）

图片_x0020_100002

A . t＝0.03 s时刻，线圈中有最大感应电动势 B . t＝0.02 s时刻，线圈中感应电流为0 C . t＝0.01 s时刻，穿过线圈平面的磁通量的变化率最小 D . t＝0时刻，线圈平面与磁场垂直

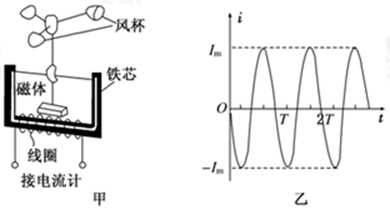

如图甲为风速仪的结构示意图．在恒定风力作用下风杯带动与其固定在一起的永磁体转动，线圈产生的电流随时间变化的关系如图乙．若发现电流峰值I_m变大了，则风速v、电流变化的周期T一定是（）

图片_x0020_1125184189

A . v变小，T变小 B . v变小，T变大 C . v变大，T变小 D . v变大，T变大

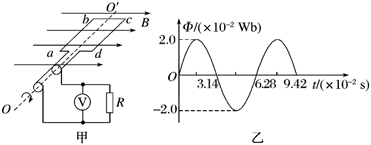

图甲为小型交流发电机的原理图，发电机的矩形线圈在匀强磁场中绕垂直于磁场方向的轴OO′匀速转动，从t＝0时刻开始，通过矩形线圈的磁通量随时间变化的规律如图乙所示，已知线圈的匝数n＝50，线圈的电阻r＝5 Ω，线圈与外电路连接的定值电阻R＝45 Ω，电压表为理想交流电表。则下列判断正确的是（）

图片_x0020_100002

A . 线圈转动的周期为6.28 s B . t＝0时刻线圈中感应电动势为零 C . 线圈转动过程中产生的最大感应电动势为100 $\text{[math]}$ V D . 电压表的示数为45 $\text{[math]}$ V

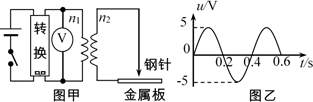

图甲是某燃气灶点火装置的原理图。转换器将直流电压转换为图乙所示的正弦交流电压，并加在一理想变压器的原线圈上，变压器原、副线圈的匝数分别为n₁、n₂。当变压器副线圈电压的瞬时值达到5000V时，就会在钢针和金属板间引发电火花进而点燃气体，下列说法正确的是（）

A . 电压表示数为5V B . 变压器线圈匝数之比n₂：n₁至少是1000 C . 副线圈的输出功率大于原线圈的输入功率 D . 转换器输出交变电压周期为0.4s，钢针每个周期点火一次

某发光二极管，当加在其两端的电压大于等于 $\text{[math]}$ 时才发光。现在其两端加上一电压随时间变化关系为 $\text{[math]}$ 的交流电。则在一分钟内二极管的发光时间为（　　）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$
