自感与互感知识点题库

如图所示，L_A和L_B是两个相同的小灯泡，L是一个自感系数相当大的线圈，其电阻值与R相同.由于存在自感现象，在电键S闭合和断开时，灯L_A和L_B先后亮暗的顺序是（）

A . 接通时，L_A先达最亮，断开时，L_A后暗 B . 接通时，L_B先达最亮，断开时，L_B后暗 C . 接通时，L_A先达最亮，断开时，L_A先暗 D . 接通时，L_B先达最亮，断开时，L_B先暗

如图所示，电源是两节普通1号干电池串联组成，电池组内阻约为0.2Ω，D是额定电压为2.5V、额定电流为0.3A的手电筒用的小灯泡，L是电阻约为1Ω左右自感线系数很大的线圈，闭合开关s，看到的现象是（）

A . 灯D过一会儿逐渐变亮 B . 灯D立即发光，且亮度不变 C . 灯D开始正常发光，然后变得较暗 D . 灯D开始发很强的光，然后变为正常发光

某线圈通有如图所示的电流，则线圈中自感电动势改变方向的时刻有（）

A . 第1s末 B . 第2s末 C . 第3s末 D . 第4s末

如图所示，L₁、L₂为两个相同的灯泡，线圈L的直流电阻不计，灯泡L₁与一理想二极管D连接．下列说法中正确的是（）

A . 闭合开关S后，L₁会逐渐变亮 B . 闭合开关S稳定后，L₁、L₂亮度相同 C . 断开S的瞬间，L₁会逐渐熄灭 D . 断开S的瞬间，a点的电势比b点高

如图所示，A、B是两个完全相同的灯泡，D是理想二极管，L是带铁芯的线圈，其电阻忽略不计．下列说法正确的是（）

A . S闭合瞬间，A先亮 B . S闭合瞬间，A，B同时亮 C . S断开瞬间，B逐渐熄灭 D . S断开瞬间，A闪亮一下，然后逐渐熄灭

如图所示，L是电感足够大的线圈，其直流电阻可忽略不计，D₁和D₂是两个相同的灯泡，若将电键S闭合，等灯泡亮度稳定后，再断开电键S，则（）

A . 电键S闭合时，灯泡D₁、D₂同时亮，然后D₁会变暗直到不亮，D₂更亮 B . 电键S闭合时，灯泡D₁很亮，D₂逐渐变亮，最后一样亮 C . 电键S断开时，灯泡D₁、D₂同时熄灭 D . 电键S断开时，灯泡D₁随之熄灭，而D₂会更亮一下后才熄灭

如图的电路中，电阻R和电感线圈的自感系数L都较大，电感线圈的电阻不计，A、B是两只完全相同的灯泡，下面判断正确的是（）

A . S闭合时，B比A先亮；再断开S时，A，B同时熄灭 B . S闭合时，A，B同时亮，然后B熄灭；再断开S时，A，B逐渐熄灭 C . S闭合时，A，B同时亮，然后B逐渐熄灭；再断开S时，A立即熄灭、B先变亮再逐渐熄灭 D . 电路稳定后，断开S时，通过B的电流方向向右

如图，已知线圈的直流电阻为灯泡电阻的 $\text{[math]}$ ，自感系数很大，下列描述中正确的是（）

A . 开关闭合瞬间，灯泡缓慢变亮 B . 开关闭合后稳定时，灯泡不亮 C . 开关断开瞬间，灯泡闪一下后缓慢变暗 D . 开关断开瞬间，灯泡瞬间熄灭

如图所示电路中，A₁、A₂是两只相同的电流表，电感线圈L的直流电阻与电阻R阻值相等，下面判断正确的是（）

A . 开关S接通的瞬间，电流表A₁的读数大于A₂的读数 B . 开关S接通的瞬间，电流表A₁的读数小于A₂的读数 C . 开关S接通电路稳定后再断开的瞬间，电流表A₁的读数大于A₂的读数 D . 开关S接通电路稳定后再断开的瞬间，电流表A₁的读数小于A₂的读数

两只相同的白炽灯L₁、L₂接到如图所示的电路中，灯L₁与电容器串联，灯L₂与电感器串联，当a ， b处接电压最大值为U_m ，频率为f的正弦式交流电源时，两灯都发光，且亮度相同，更换一个新的正弦式交流电源后灯L₁的亮度大于灯L₂的亮度，新电源的电压最大值和频率可能是( )

A . 最大值仍为U_m ，而频率大于f B . 最大值仍为U_m ，而频率小于f C . 最大值小于U_m ，而频率仍为f D . 最大值大于U_m ，而频率仍为f

关于自感系数，下列说法中错误的是（）

A . 其他条件相同，线圈越大自感系数就越大 B . 其他条件相同，线圈匝数越多自感系数就越大 C . 其他条件相同，线圈越细自感系数就越大 D . 其他条件相同，有铁芯的线圈比没有铁芯的线圈自感系数大

如图所示，电阻R和线圈自感系数L的值都较大，电感线圈的电阻不计，A、B是两只完全相同的灯泡，当开关S闭合时，电路可能出现的情况是（）

A . AB一起亮，然后B熄灭 B . A比B先亮，然后A熄灭 C . AB一起亮，然后A熄灭 D . B比A先亮，然后B熄灭

如图所示的电路中，A、B是两个相同的小灯泡．L是一个带铁芯的线圈，其电阻可忽略不计．调节R，电路稳定时两小灯泡都正常发光，则( )

A . 合上开关时，A，B两灯同时正常发光，断开开关时，A，B两灯同时熄灭 B . 合上开关时，B灯比A灯先达到正常发光状态 C . 断开开关时，A，B两灯都不会立即熄灭，通过A，B两灯的电流方向都与原电流方向相同 D . 断开开关时，A灯会突然闪亮一下后再熄灭

如图，A、B是两个完全相同的白炽灯，L是自感系数很大、电阻可忽略不计的自感线圈 $\text{[math]}$ 下面说法正确的是（）

A . 闭合开关S时，A、B灯同时亮，且达到正常亮度 B . 闭合开关S时，A灯比B灯先亮，最后一样亮 C . 闭合开关S时，B灯比A灯先亮，最后一样亮 D . 断开开关S时，B灯立即熄灭而A灯慢慢熄灭

如图所示的电路中，P、Q为两相同的灯泡，L的电阻不计，则下列说法正确的是( )

A . S断开瞬间，P立即熄灭，Q过一会儿才熄灭 B . S接通瞬间，P、Q同时达到正常发光 C . S断开瞬间，通过P的电流从右向左 D . S断开瞬间，通过Q的电流与原来方向相反

如图，导线AB与CD平行。若电流从a端流入时，电流表指针左偏，下列说法正确的是（　　）

A . 闭合开关后，由于互感使得电流表保持有示数 B . 闭合开关瞬间，电流表指针向右偏转 C . 断开开关瞬间，电流表指针向右偏转 D . 闭合开关后，若滑动变阻器的滑片向右移动，电流表指针向右偏转

随着科技的不断发展，无线充电已经进入人们的视线。小到手表手机，大到电脑、电动汽车，都已经实现了无线充电从理论研究到实际应用的转化。如图所示为某无线充电手机利用电磁感应方式充电的原理图。关于无线充电，下列说法正确的是（　　）

A . 从上往下看，发射线圈中电流逆时针增大时，接收线圈中电流沿逆时针方向 B . 从上往下看，发射线圈中电流顺时针减小时，接收线圈中电流沿顺时针方向 C . 从上往下看，发射线圈中电流顺时针增大时，接收线圈所受安培力的方向竖直向上 D . 从上往下看，发射线圈中电流逆时针减小时，接收线圈所受安培力的方向竖直向上

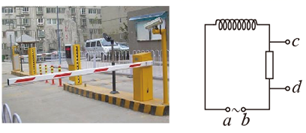

目前，许多停车场门口都设置车辆识别系统，在自动栏杆前、后的地面各自铺设相同的传感器线圈A，B，两线圈各自接入相同的电路，电路A，B端与电压有效值恒定的交变电源连接，如图所示。工作过程回路中流过交变电流，当以金属材质为主体的汽车接近或远离线圈时，线圈的自感系数会发生变化，导致线圈对交变电流的阻碍作用发生变化，使得定值电阻R的c、d两端电压就会有所变化，这一变化的电压输入控制系统，控制系统就能做出抬杆或落杆的动作。下列说法正确的是（）

A . 汽车接近线圈A时，该线圈的自感系数减少 B . 汽车离开线圈B时，回路电流将减少 C . 汽车接近线圈B时，c、d两端电压升高 D . 汽车离开线圈A时，c、d两端电压升高

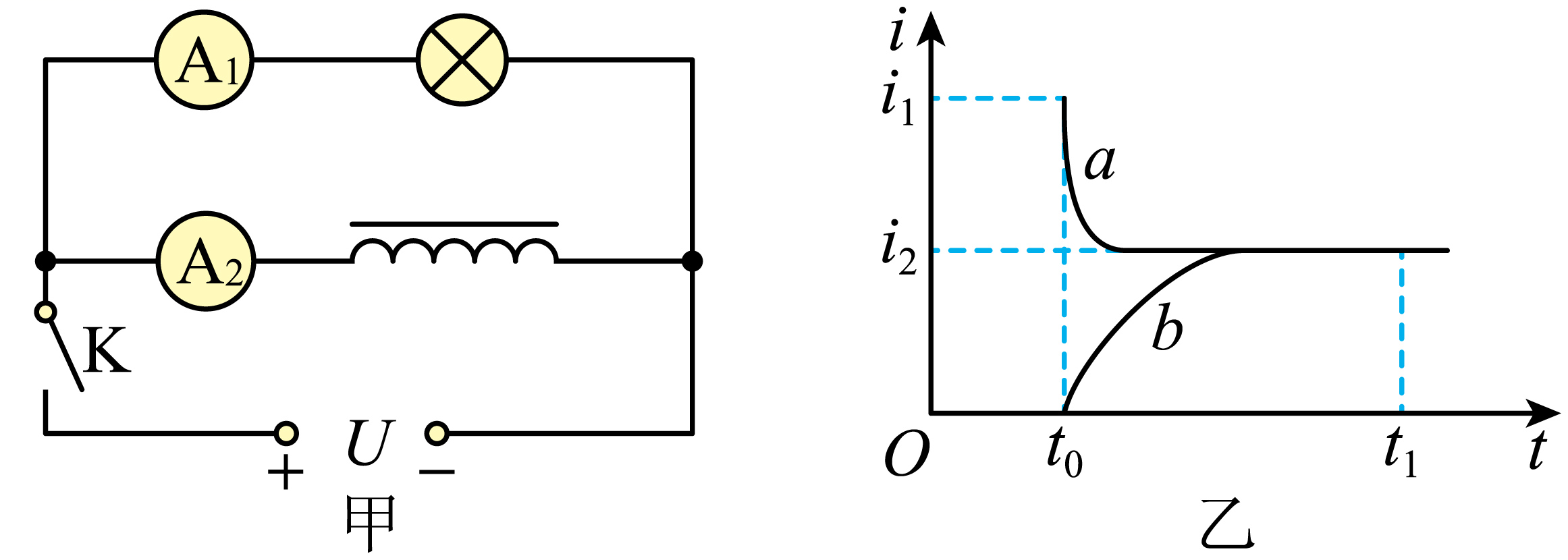

某同学想对比电感线圈和小灯泡对电路的影响，他设计了如图甲所示的电路，电路两端电压 $\text{[math]}$ 恒定，A₁、A₂为完全相同的电流传感器。先闭合开关K得到如图乙所示的 $\text{[math]}$ 图像，等电路稳定后，断开开关（断开开关的实验数据未画出）。下列关于该实验的说法正确的是（）

A . 闭合开关时，自感线圈中电流为零，其自感电动势也为零 B . 乙图中的 $\text{[math]}$ 曲线表示电流传感器A₂测得的数据 C . 断开开关时，小灯泡会明显闪亮后逐渐熄灭 D . $\text{[math]}$ 时刻小灯泡与线圈的电阻相等

如图为自感现象演示实验，R₀为滑动变阻器，L为电感线圈。闭合开关，灯1立即变亮，而另一个相同的灯2逐渐变亮，最终两灯的亮度相同。下列说法正确的是（）

A . 闭合开关瞬间，流过L与R₀的电流相等 B . 闭合开关电路稳定后，流过L与R₀的电流相等 C . 闭合开关电路稳定后，流过L与R₀的电流不等 D . 开关断开瞬间，流过灯1的电流方向由左向右
