自感与互感知识点题库

如图所示，三个灯泡是相同的，额定功率足够大，直流电源E₁内阻可以忽略，交流电源E₂的电动势有效值与E₁相等，自感线圈直流电阻不计。当S接A时，三灯亮度相同，当S接B稳定时（）

A . 甲、乙、丙三灯亮度相同 B . 甲最亮，丙不亮 C . 甲和乙亮度相同，丙不亮 D . 乙最亮，丙不亮

如图所示的电路为演示自感现象的实验电路，若闭合开关S，电流达到稳定后通过线圈L的电流为I₁ ，通过小灯泡L₂的电流为I₂ ，小灯泡L₂处于正常发光状态，则下列说法中正确的是（）

A . S闭合瞬间，L₂灯缓慢变亮，L₁灯立即变亮 B . S闭合瞬间，L₁灯缓慢变亮，L₂灯立即变亮 C . S断开瞬间，小灯泡L₂中的电流由I₁逐渐减为零，方向与I₂相反 D . S断开瞬间，小灯泡L₂中的电流由I₁逐渐减为零，方向不变

交流电源供电的线路如图所示，如果交变电流的频率减小，则（）

A . 线圈的自感系数减小 B . 线圈的感抗减小 C . 电路中的电流不变 D . 电路中的电流减小

如图所示，L为一个带铁芯的线圈，R是纯电阻，两支路的直流电阻相等，那么在接通和断开开关瞬间，两表的读数I₁和I₂的大小关系分别是（）

A . I₁＜I₂ ， I₁＞I₂ B . I₁＞I₂ ， I₁＜I₂ C . I₁＜I₂ ， I₁=I₂ D . I₁=I₂ ， I₁＜I₂

如图所示，a、b灯分别标有“3.6V 4.0W”和“3.6V 2.5W”，闭合开关，调节R，能使a、b都正常发光．断开开关后重做实验，则（）

A . 闭合开关，a将慢慢亮起来，b立即发光 B . 闭合开关，a、b同时发光 C . 闭合开关稳定时，a、b亮度相同 D . 断开开关，a逐渐熄灭，b灯闪亮一下再熄灭

某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈L₁由火线和零线并行绕成．当右侧线圈L₂中产生电流时，电流经放大器放大后，使电磁铁吸起铁质开关K，从而切断家庭电路．仅考虑L₁ ，在铁芯中产生的磁场，下列说法正确的有（）

A . 家庭电路正常工作时，L₂中的磁通量为零 B . 家庭电路中使用的电器增多时，L₂中的磁通量不变 C . 家庭电路发生短路时，开关K将被电磁铁吸起 D . 地面上的人接触火线发生触电时，开关K 将被电磁铁吸起

如图所示的电路中，三个灯泡L₁、L₂、L₃的电阻关系为R₁=R₂=R₃ ，电感L的电阻可忽略，D为理想二极管（正向导通时电阻忽略不计）．下列说法中正确的是（）

A . 开关S闭合瞬间，L₁、L₂、L₃均立即变亮，然后逐渐变暗 B . 开关S闭合瞬间，L₁逐渐变亮，L₂、L₃均立即变亮，后亮度稍有下降，稳定后L₂、L₃亮度相同 C . 开关S从闭合状态突然断开时，L₁、L₂、L₃均逐渐变暗 D . 开关S从闭合状态突然断开时，L₁、L₂、L₃均先变亮，然后逐渐变暗

如图所示，电阻R₁＝3 Ω，R₂＝6 Ω，线圈的直流电阻不计。电源电动势E＝5 V，内阻r＝1 Ω，开始时开关S闭合。则（）

A . 断开S前，电容器带电荷量为零 B . 断开S前，电容器电压为 $\text{[math]}$ V C . 断开S的瞬间，电容器a板上带正电 D . 断开S的瞬间，电容器b板上带正电

如图所示，电路中A、B是完全相同的灯泡，L是一带铁芯的线圈．开关S原来闭合，则开关S断开的瞬间(　　)

A . L中的电流方向改变，灯泡B立即熄灭 B . L中的电流方向不变，灯泡B要过一会儿才熄灭 C . L中的电流方向改变，灯泡A比B熄灭慢 D . L中的电流方向不变，灯泡A比B熄灭慢

如图所示，a、b灯分别标有“36V 40W”和“36V　25W”，闭合电键，调节R ，能使a、b都正常发光 $\text{[math]}$ 断开电键后重做实验，电键闭合后看到的现象是什么？稳定后哪只灯较亮？再断开电键，又将看到什么现象？

关于生活中的实际情形，下列说法正确的是（）

A . 电容器外壳上标的电压是额定电压，这个数值比击穿电压低 B . 汽车在通过水库泄洪闸下游的凹形桥的最低点时，驾驶员处于失重状态 C . 为了便于行车，高大的桥通常要造很长的引桥，以减小汽车重力垂直桥面的分力 D . 电动机等大功率设备内部含有多匝线圈，在开关断开时，因线圈自感产生电火花

图甲和图乙是演示自感现象的两个电路图，L₁和L₂为电感线圈，A₁、A₂、A₃是三个完全相同的灯泡。实验时，断开开关S₁瞬间，灯A₁突然闪亮，随后逐渐变暗；闭合开关S₂ ，灯A₂逐渐变亮，而另一个相同的灯A₃立即变亮，最终A₂与A₃的亮度相同．下列说法正确的是( )

A . 图甲中，A₁与L₁的电阻值相同 B . 图乙中，变阻器R与L₂的电阻值相同 C . 图甲中，闭合S₁ ，电路稳定后，A₁中电流大于L₁中电流 D . 图乙中，闭合S₂瞬间，L₂中电流与变阻器R中电流相等

如图所示，一个称为“千人震”的趣味物理小实验所用器材是一节电动势为1.5V的新干电池、几根导线、开关和一个用于日光灯上的镇流器，几位同学手拉手连成一排，另一位同学将电池、镇流器、开关用导线连接起来，并将它们和首、尾两位同学两只空着的手相连，在开关（填“闭合”或“断开”）时就会使连成一排的同学都有触电的感觉，该实验的原理是。

钳形电流表是利用自感和互感的原理，当通有交流电的导线从环形铁芯的中间穿过时，与绕在铁芯上的线圈相连的电表指针会发生偏转。不考虑铁芯的漏磁及各种能量损耗，已知n₂=500匝，下列说法正确的是（）

图片_x0020_100004

A . 电流表G中显示交变电流的最大值 B . 匝数n₂越大，G表示数越大 C . 若G中通过的电流为50mA，则导线中的被测电流为25A D . 导线中交流电的频率越大，G表中测量误差越大

如图所示，灯泡A，B与定值电阻的阻值均为R，L是自感系数较大的线圈，当S₁闭合、S₂断开且电路稳定时，A，B两灯亮度相同，再闭合S₂ ，待电路稳定后将S₁断开，下列说法中正确的是（）

图片_x0020_591964985

A . B灯立即熄灭 B . A灯将比原来更亮一下后熄灭 C . 有电流通过B灯，方向为c→d D . 有电流通过A灯，方向为b→a

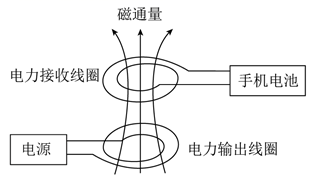

随着科技的进步，手机无线充电技术得到飞速发展，其原理如图所示，手机内部有一电力接收线圈，手机下方为充电板，内部有一电力输出线圈，下列说法正确的是（　　）

A . 无线充电技术主要应用了电磁感应原理 B . 该充电板可以接在直流电源上使用 C . 电力接收线圈两端输出的是恒定电流 D . 电力输出线圈中，电流产生的是匀强磁场

如图所示的电路中，三个灯泡 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 的电阻关系为 $\text{[math]}$ ，电感L的直流电阻可忽略，D为理想二极管，电源内阻不计。闭合开关S，电路电流稳定后，再断开开关S，下列说法中正确的是（　　）

A . 闭合开关S， $\text{[math]}$ 立即变亮 B . 闭合开关S， $\text{[math]}$ 逐渐变亮 C . 断开开关S前后， $\text{[math]}$ 中有电流且方向相反 D . 断开开关S后， $\text{[math]}$ 立即熄灭， $\text{[math]}$ 、 $\text{[math]}$ 均逐渐变暗

如图所示是演示自感现象的电路，A₁与A₂是完全相同的灯泡，电阻均为R；在开关S₂断开、S₁闭合并且电路稳定时两灯的亮度一样。现闭合开关S₂ ，待电路稳定后，突然断开开关S₁的瞬间，下列说法正确的是( )

A . A₁立即熄灭 B . A先是变得更亮，再逐渐变暗直至熄灭 C . 有短暂电流流过A₂ ，方向向右 D . 有短暂电流流过A₁ ，方向向左

在如图所示的电路中，L是自感系数很大的线圈，现将开关断开，则有可能（）

A . 灯泡马上熄灭 B . 灯泡过一会儿再熄灭 C . 灯泡不会熄灭 D . 灯泡亮一下再熄灭

如图甲、乙所示，电感线圈 $\text{[math]}$ 自感系数很大，其电阻等于定值电阻R。接通S，电路稳定后，灯泡A均发光，则下列说法正确的是（）

A . 在电路甲中，闭合S，A将逐渐变亮 B . 在电路乙中，闭合S，A将逐渐变亮 C . 在电路甲中，电路稳定后断开S，A将先变得更亮，然后逐渐变暗，最后熄灭 D . 在电路乙中，电路稳定后断开S，A将先变得更亮，然后逐渐变暗，最后熄灭
