如图所示，a、b是两个相同的小灯泡，L是一个自感系数很大的线圈，其直流电阻值与R相同，且R小于小灯泡的电阻。闭合开关S待电路达到稳定后，a、b两灯泡均可发光。由于自感作用，在开关S接通和断开后，灯泡a和b的发光情况是（）

A . S接通时灯a先达到最亮，S断开时灯a后暗 B . S接通时灯a先达到最亮，S断开时灯b后暗 C . S接通时灯b先达到最亮，S断开时灯a后暗 D . S接通时灯b先达到最亮，S断开时灯b后暗

如图所示电路中，自感系数较大的线圈L的直流电阻不计，下列操作中能使电容器C的A板带正电的是( )

A . S闭合的瞬间 B . S断开的瞬间 C . S闭合电路稳定后 D . S闭合、向左移动滑动变阻器触头

如图所示的电路中，A、B、C是三个相同的灯泡，L是自感线圈，其电阻可忽略不计．电键S先闭合然后再断开．则（）

A . S闭合后，A先亮而B，C慢亮 B . S闭合后，B，C先亮而A慢亮 C . S断开后，B，C先变亮然后逐渐变暗 D . S断开后，A先变亮然后逐渐变暗

如图所示，E为电池，L是电阻可忽略不计、自感系数足够大的线圈，D₁、D₂是两个规格相同且额定电压足够大的灯泡，S是控制电路的开关．对于这个电路，下列说法正确的是（）

A . 闭合开关S待电路达到稳定，再将S断开瞬间，D₂立即熄灭，D₁闪亮一下再熄灭 B . 闭合开关S待电路达到稳定，D₁熄灭，D₂比原来更亮 C . 刚闭合开关S的瞬间，通过D₁、D₂的电流大小相等 D . 刚闭合开关S的瞬间，通过D₁、D₂的电流大小不相等

如图所示的电路中，L是自感系数足够大的线圈，它的电阻可忽略不计，A和B是两个完全相同的小灯泡．将开关S闭合，待灯泡亮度稳定后，再将开关断开，则下列说法中正确的是（）

A . S闭合瞬间，两灯同时亮，以后A熄灭，B变亮 B . S闭合瞬间，A先亮，B后亮，最后两灯亮度一样 C . S断开时，两灯都亮一下再慢慢熄灭 D . S断开时，A立即熄灭，B亮一下再慢慢熄灭

D₁、D₂是两个完全相同的小灯泡，L是一个自感系数很大的线圈，其电阻值与电阻R相同，如图所示，在电键K接通或断开时，两灯亮暗的情况为（）

A . K刚接通时，D₂比D₁亮，而后D₁灯亮度增强，最后两灯亮度相同 B . K刚接通时，D₂比D₁暗，而后D₁灯亮度减弱，最后两灯亮度相同 C . K断开时，D₂灯立即熄灭，D₁灯闪亮一下才熄灭 D . K断开时，D₁灯和D₂灯立即熄灭

图中的小灯泡A、B完全相同，带铁芯的线圈L的电阻可忽略不计，则（）

A . S闭合瞬间，A灯不亮，B灯立即亮 B . S闭合瞬间，B灯不亮，A灯立即亮 C . S闭合瞬间，A，B灯都不立即亮 D . 稳定后再断开S的瞬间，B灯立即熄灭，A灯亮一下后熄灭

正弦交流电源与电阻R ₁R ₂交流电压表按图甲所示的方式连接，R ₁=20Ω，R₂=10Ω，交流电压表的示数是20V．图乙是交变电源输出电压u随时间t变化的图象，则（）

A . 通过R₁的电流i ₁随时间t变化的规律是i ₁=2 $\text{[math]}$ cos10πt（A） B . 通过R₁的电流i ₁随时间t变化的规律是i ₁=2 $\text{[math]}$ cos100πt（A） C . R ₂两端的电压u ₂随时间t变化的规律是u ₂=20cos10πt（V） D . R ₂两端的电压u ₂随时间t变化的规律是u ₂=20cos100πt（V）

如图所示，A、B是两个完全相同的灯泡，L是自感系数较大的线圈，其直流电阻忽略不计，则下列说法正确的是（）

A . 当电键K闭合时，灯A，B同时亮 B . 当电键K闭合时，灯B先亮，灯A后亮 C . 当电路稳定后再断开电键K时，B灯要闪亮一下才熄灭 D . 当电路稳定后再断开电键K时，流向A灯的电流将反向

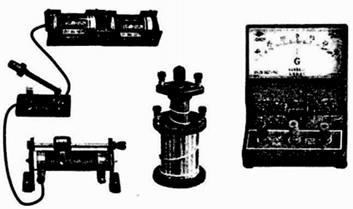

在“探究电磁感应的产生条件”实验中，采用如图甲所示的装置进行实验。

①请用笔画线代替导线在答题卷相应位置将图甲连线补充完整，确保实验现象明显。

②某小组电路连接正确后，在滑动变阻器滑片持续向右移动的过程中，发现灵敏电流计的指针持续向右偏，则当开关闭合时，灵敏电流计的指针将。

A．向左偏一下 B．向右偏一下 C．持续向左偏 D．持续向右偏

如图所示，带铁芯的电感线圈的电阻与电阻器R的阻值相同，A₁和A₂是两个完全相同的电流表，则下列说法中正确的是（）

A . 闭合S瞬间，电流表A₁示数小于A₂示数 B . 闭合S瞬间，电流表A₁示数等于A₂示数 C . 断开S瞬间，电流表A₁示数大于A₂示数 D . 断开S瞬间，电流表A₁示数等于A₂示数

在如图所示的电路中，a、b 为两个完全相同的灯泡，L 为电阻可忽略不计的自感线圈，E 为电源，S 为开关。关于两灯泡点亮和熄灭的先后次序，下列说法正确的是( )

A . 合上开关，b 先亮，a 后亮；断开开关，a、b 同时缓慢熄灭 B . 合上开关，a 先亮，b 后亮；断开开关，a、b 同时熄灭 C . 合上开关，b 先亮，a 后亮；断开开关，a 先熄灭，b 后熄灭 D . 合上开关，a、b 同时亮；断开开关，b 先闪亮一下后缓慢熄灭，a 缓慢熄灭

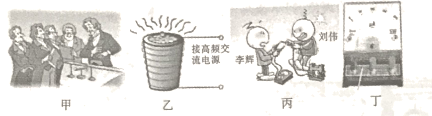

下列关于教材中四幅插图的说法正确的是（）

图片_x0020_100005

A . 图甲是通电导线周围存在磁场的实验。这一现象是物理学家法拉第通过实验首先发现 B . 图乙是真空冶炼炉，当炉外线圈通入高频交流电时，线圈产生大量热量，从而冶炼金属 C . 图丙是李辉用多用电表的欧姆挡测量变压器线圈的电阻刘伟手握线圈裸露的两端协助测量，李辉把表笔与线圈断开瞬间，刘伟觉得有电击说明欧姆挡内电池电动势很高 D . 图丁是微安表的表头，在运输时要把两个接线柱连在一起，这是为了保护电表指针，利用了电磁阻尼原理

如图所示的电路中，两只小灯泡的规格相同．在开关S闭合一段时间后，发现两个灯泡的亮度相同．断开开关S后，进行如下操作，下列对小灯泡发光的描述正确的是（）

图片_x0020_100010

A . 开关S闭合瞬间，两灯一样亮 B . 开关S闭合后，灯A₂一直比A₁亮 C . 若将电源换成交流电，两灯一样亮 D . 断开开关S时，两灯都逐渐熄灭

如图所示，A、B是完全相同的两个小灯泡，L为自感系数很大、电阻可以忽略的带铁芯的线圈，则（　　）

图片_x0020_100012

A . 电键S闭合瞬间，A，B同时发光，随后A灯变暗，B灯变亮 B . 电键S闭合瞬间，B灯亮，A灯不亮 C . 断开电键S瞬间，A，B灯同时熄灭 D . 断开电键S瞬间，B灯立即熄灭，A灯突然闪亮一下再熄灭

如图所示，L₁和L₂为阻值可忽略的电感线圈，调节乙电路中的滑动变阻器使其阻值均不为零。A₁、A₂和A₃分别为三个相同的小灯泡。下列说法正确的是( )

A . 图甲中，从闭合S₁瞬间到电路稳定后，A₁会逐渐熄灭 B . 图甲中，闭合S₁瞬间和电路稳定后断开S₁瞬间，通过A₁的电流方向相同 C . 图乙中，断开S₂瞬间，灯泡A₃闪亮一下再缓慢熄灭

Q．图乙中，断开S₂瞬间，灯泡A₂立刻熄灭

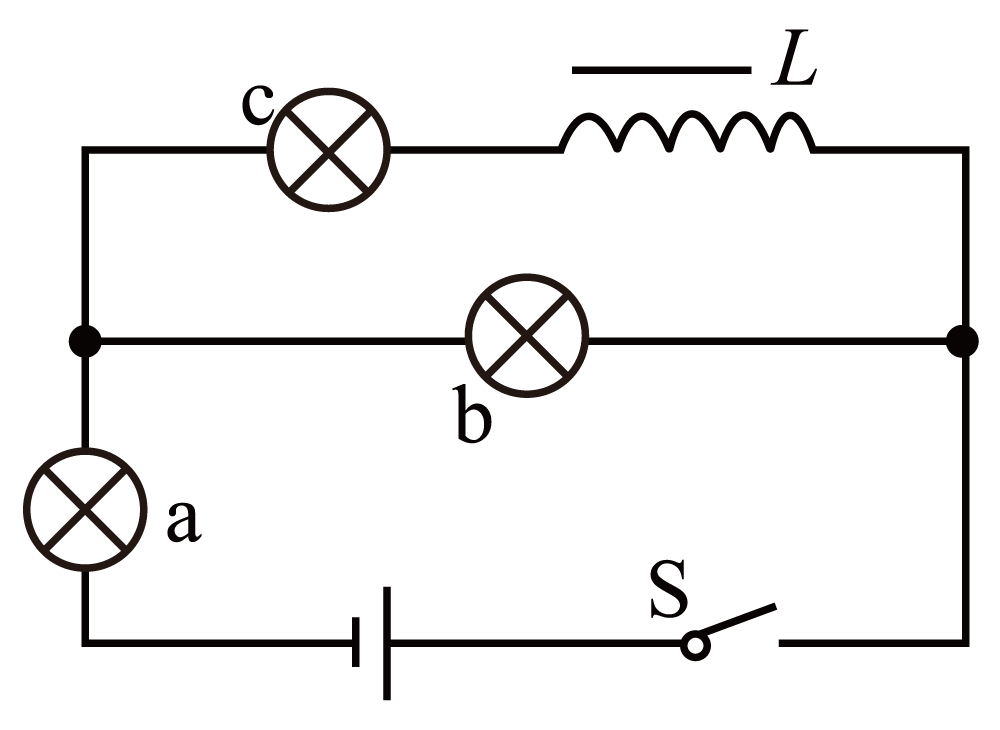

如图所示的电路中， $\text{[math]}$ 为三盏完全相同的灯泡， $\text{[math]}$ 是自感线圈，线圈的阻值不可忽略．则下列说法正确的是（）

A . 合上开关后， $\text{[math]}$ 三盏灯同时亮起来 B . 合上开关后， $\text{[math]}$ 灯先亮起来， $\text{[math]}$ 两盏灯后亮起来 C . 断开开关后， $\text{[math]}$ 三盏灯逐渐熄灭 D . 断开开关后， $\text{[math]}$ 灯先熄灭，接着 $\text{[math]}$ 两盏灯逐渐熄灭

李辉用多用电表的欧姆挡测量一个变压器线圈的电阻，以判断它是否断路．刘伟为了使李辉操作方便，用两手分别握住线圈裸露的两端让李辉测量．测量时表针摆过了很大的角度，李辉由此确定线圈没有断路．正当李辉把多用表笔与被测线圈脱离时，刘伟突然惊叫起来，说自己被“电”到了。请你运用所学知识对以上情景进行分析，判断以下说法正确的是（）

A . 多用表内部的电池“电”到了刘伟 B . 多用表内部电池电压不可能太高，刘伟不应被“电”到，所以他是“虚张声势” C . 当多用表笔与被测线圈脱离时，线圈发生断电自感现象，所以“电”了刘伟一下 D . 测量时若把线圈从铁芯上取下来，刘伟可能就不会被“电”到了

如图所示分别是真空冶炼炉、微安表、动圈式扬声器和磁电式电流表。关于这四种器件的说法正确的是（）

A . 真空冶炼炉工作时线圈中应通低频交变电流 B . 微安表在运输时要用导体短路电流计的两个极，目的是保护微安表 C . 动圈式扬声器是利用电磁感应原理进行工作的 D . 磁电式电流表在线圈转动的范围内，各处的磁场都是匀强磁场

如图所示，电磁感应式手机无线充电的原理与变压器类似，在充电基座上的送电线圈接入交流电时产生磁场，手机中的受电线圈感应出电流，实现为手机充电的目的。则在充电过程中（）

A . 受电线圈中感应电流产生的磁场恒定不变 B . 送电线圈中电流产生的磁场是变化的磁场 C . 送电线圈和受电线圈不是通过电磁感应实现能量传递 D . 由于手机和基座没有导线连接，所以不能传递能量
