磁场和电场的复合 知识点题库

如图，空间某一区域内存在着相互垂直的匀强电场和匀强磁场，一个带电粒子以某一初速度由A点进入这个区域沿直线运动，从C点离开区域；如果这个区域只有电场，则粒子从B点离开场区；如果这个区域只有磁场，则粒子从D点离开场区；设粒子在上述三种情况下，从A到B点、A到C点和A到D点所用的时间分别是t₁、t₂和t₃ ， 比较t1、t₂和t₃的大小，则有(粒子重力忽略不计)    (     )

初速为零的正离子经过电势差为U的电场加速后，从离子枪T中水平射出后进入无限大的磁感应强度B的匀强磁场中，距离离子枪右侧d处有一长为d的正对平行金属板，金属板间距也为d，且两金属板中线恰好与离子从离子枪出射的初速度方向共线，如图所示．不计重力，离子荷质比在什么范围内离子才能打在金属板上．

如图在坐标系xOy里，有质量为m，电荷量为+q的粒子从原点O沿y轴正方向以初速度v₀射出，现要求该粒子能通过点P（l，﹣d），可通过在粒子运动的空间范围内加适当的“场”来实现，粒子重力忽略不计（静电力常量为k）

．

如图所示，在xOy直角坐标平面内﹣0.05m≤x＜0的区域有垂直纸面向里的匀强磁场，磁感应强度B=0.4T，0≤x≤0.08m的区域有沿﹣x方向的匀强电场．在x轴上坐标为（﹣0.05m，0）的S点有一粒子源，它一次能沿纸面同时向磁场内每个方向发射一个比荷 =5×10⁷C/kg，速率v₀=2×10⁶m/s的带正电粒子．若粒子源只发射一次，其中只有一个粒子Z恰能到达电场的右边界，不计粒子的重力和粒子间的相互作用（结果可保留根号）．求：

如图所示，空间的某一区域存在着相互垂直的匀强电场和匀强磁场，一个带电粒子以某一初速度由A点进入这个区域沿直线运动，从C点离开区域；如果将磁场撤去，其他条件不变，则粒子从B点离开场区；如果将电场撤去，其他条件不变，则这个粒子从D点离开场区．已知BC=CD，设粒子在上述三种情况下，从A到B、从A到C和从A到D所用的时间分别是t₁ ， t₂和t₃ ， 离开三点时的动能分别是E_k1、E_k2、E_k3 ， 粒子重力忽略不计，以下关系式正确的是（ ）

如图所示，某空间存在互相正交的匀强磁场和匀强电场，电场方向水平向右，磁场方向垂直纸面向里，一个带负电荷的小球以一定初速度（速度方向平行于纸面）由a点进入电磁场，经过一段时间运动至b点，下列说法正确的是（   ）

如图所示，在真空中半径为r=0.1m的圆形区域内有垂直于纸面向外的匀强磁场及水平向左的匀强电场，磁感应强度B=0.01T，ab和cd是两条相互垂直的直径，一束带正电的粒子流连续不断地以速度v=1×10³ m/s从c点沿cd方向射入场区，粒子将沿cd方向做直线运动，如果仅撤去磁场，带电粒子经过a点，如果撤去电场，使磁感应强度变为原来的 ，不计粒子重力，下列说法正确的是（   ）

如图所示，虚线上方有场强为E的匀强电场，方向竖直向下，虚线上下有磁感应强度相同的匀强磁场，方向垂直纸面向外，ab是一根长为l的绝缘细杆，沿电场线放置在虚线上方的场中，b端在虚线上，将一套在杆上的带正电的小球从a端由静止释放后，小球先作加速运动，后作匀速运动到达b端，已知小球与绝缘杆间的动摩擦系数μ=0.3，小球重力忽略不计，当小球脱离杆进入虚线下方后，运动轨迹是半圆，圆的半径是 ，求带电小球从a到b运动过程中克服摩擦力所做的功与电场力所做功的比值．

在图中虚线所围的区域内，存存电场强度为E的匀强电场和磁感应强度为B的匀强磁场．已知从左方水平射入的电子，穿过这区域时未发生偏转，设重力可以忽略不计，则在这区域中的E和B的方向不可能是（   ）

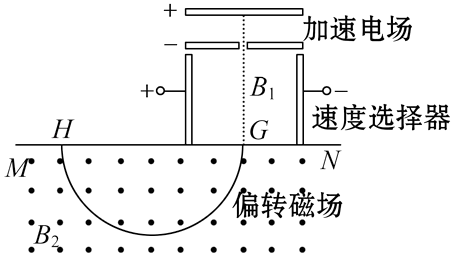

如图所示为质谱仪的原理图，电荷量为q、质量为m的带正电的粒子从静止开始经过电势差为U的加速电场后，进入粒子速度选择器，选择器中存在相互垂直的匀强电场和匀强磁场，匀强电场的场强为E，方向水平向右．带电粒子能够沿直线穿过速度选择器，从G点既垂直直线MN又垂直于磁场的方向射入偏转磁场．偏转磁场是一个以直线MN为边界、方向垂直纸面向外的匀强磁场．带电粒子经偏转磁场后，最终到达照相底片的H点．已知偏转磁场的磁感应强度为B₂ ， 带电粒子的重力可忽略不计．求：

如图是质谱仪的原理图，若速度相同的同一束粒子沿极板P₁、P₂的轴线射入电磁场区域，由小孔S₀射入右边的偏转磁场B₂中，运动轨迹如图所示，不计粒子重力．下列相关说法中正确的是（   ）

如图所示，在xoy坐标系中，y＞0的范围内存在着沿y轴正方向的匀强电场，在y＜0的范围内存在着垂直纸面的匀强磁场（方向未画出）．已知oa=oc=cd=L，ob= ．现有一个带电粒子，质量为m，电荷量大小为q（重力不计）．t=0时刻，这个带电粒子以初速度v₀从a点出发，沿x轴正方向开始运动．观察到带电粒子恰好从d点第一次进入磁场，然后从O点第﹣次离开磁场．试回答：

如图所示，匀强电场的场强E=4V/m，方向水平向左，匀强磁场的磁感应强度B=2T，方向垂直纸面向里．一个质量为m=1g、带正电的小物块A，从M点沿绝缘粗糙的竖直壁无初速度下滑，当它滑行0.8m到N点时就离开壁做曲线运动．当A运动到P点时，恰好处于平衡状态，此时速度方向与水平成45°角，设P与M的高度差H为1.6m．求：

如图所示为一真空示波管，电子从灯丝K发出（初速度不计），经灯丝与A板间的加速电压U₁加速，从A板中心孔沿中心线射出，然后进入两块平行金属板M、N形成的偏转电场中（偏转电场可视为匀强电场），电子进入M、N间电场时的速度与电场方向垂直，电子经过电场后打在荧光屏上的P点．已知加速电压为U₁ ， M、N两板间的电压为U₂ ， 两板间的距离为d，板长为L₁ ， 板右端到荧光屏的距离为L₂ ， 电子的质量为m，电荷量为e．求：

如图所示，在x轴上方有垂直于xy平面向里的匀强磁场，磁感应强度为B；在x轴下方有沿y轴负方向的匀强电场，场强为E。一质量为m，电荷量为-q的粒子从坐标原点O沿着y轴正方向射出。射出之后，第三次到达x轴时，它与点O的距离为L。

如图所示，在平面坐标系xOy内，第二三象限内存在沿y轴正方向的匀强电场，第一四象限内存在半径为L的圆形匀强磁场，磁场圆心在M（L，0）点，磁场方向垂直于坐标平面向外，一带正电的粒子从第三象限中的Q（-2L，-L）点以速度 沿x轴正方向射出，恰好从坐标原点O进入磁场，从P(2L，0)点射出磁场，不计粒子重力，求：

如图所示，在平面直角坐标系xOy内，第二、三象限内存在沿y轴正方向的匀强电场，第一、四象限内存在半径为L的圆形匀强磁场，磁场方向垂直于坐标平面向外。一个比荷（q/m）为K的带正电的粒子从第三象限中的Q（-2L，-L）点以速度 沿x轴正方向射出，恰好从坐标原点O进入磁场，从P（2L，0）点射出磁场。不计粒子重力，求：

如图所示，空间某处存在竖直向下的匀强电场和垂直纸面向里的匀强磁场，一个带负电的金属小球从M点水平射入场区，经一段时间运动到N点，关于小球由M到N的运动，下列说法正确的是(   )

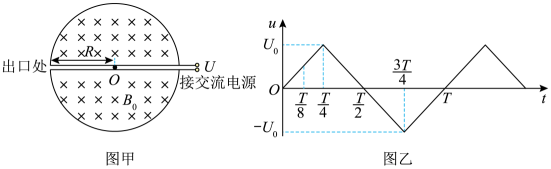

回旋加速器的工作原理如图甲所示，置于高真空中的D形金属盒半径为R，两盒间距很小，带电粒子穿过的时间可以忽略不计。磁感应强度为的匀强磁场与盒面垂直。圆心O处粒子源产生的粒子，质量为m、电荷量为 ， 在加速器中被加速，加速电压u随时间的变化关系如图乙所示，其中。加速过程中不考虑相对论效应和变化电场对磁场分布的影响。求：

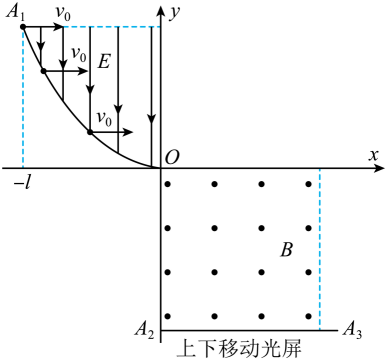

如图所示，在第二象限内有一抛物线 ，其方程为 （ ），在拋物线的上方存在一竖直向下的匀强电场E（大小未知）。在抛物线 每个位置上连续发射质量为m、电荷量为 的粒子。以大小为 的初速度水平向右射入电场、观察发现所有粒子均能到达坐标原点O。第四象限内有一边长为l、其中两边分别与x轴和y轴重合的正方形边界，边界内存在垂直于纸面向外的匀强磁场，磁感应强度大小为 。 为与x轴平行的可上下移动的荧光屏，初始位置与磁场的下边界重合。不计粒子重力和粒子之间的相互作用力。
