我国家用照明电路电压瞬时值可表示为(       )

如图所示，正弦波和方波交变电流的最大值相等，周期也相等，现把它们通入完全相同的电阻，则在相同的时间(远大于周期)内，两电阻发出的热量之比Q_甲：Q_乙等于(   )

交流电源输出的电压u随时间t变化的图象如图所示，则下列说法不正确的是(   )

如图中甲、乙分别表示两种电压的波形，其中甲电压按正弦规律变化．下列说法正确的是(   )

调光台灯、调速电风扇，过去是用变压器来实现的，缺点是成本高，体积大，效率低，且不能任意调节灯的亮度或电风扇的转速．现在的调光台灯、调速电风扇是用可控硅电子元件来实现的．如图所示1为经过一个双向可控硅电子调节后加在电灯上的电压，即在正弦交流电的每一个二分之一周期中，前面四分之一被截去，调节台灯上的旋钮可以控制截去的多少，从而改变电灯上的电压．那么现在电灯上的电压值是(   )

N匝矩形线圈，面积为S ， 在磁感应强度为B的匀强磁场中，绕垂直于磁感线的轴，以角速度ω做匀速转动，外电路闭合．若从线圈通过中性面时开始计时，则经过四分之一个周期，外力做功为多少？(已知线圈与外电路总电阻为R)

如图所示的矩形线圈，ab＝40cm，ad＝20cm，共50匝，在B＝0.6T的匀强磁场中以300转/分的速度绕中心轴OO′匀速转动，当t＝0时线圈平面与磁场垂直．求：

家庭电路的交变电压随时间变化的图象如图所示．由图可知，交变电压的有效值为V，频率为Hz．

有一个交流电源，电源电动势随时间变化的规律如图所示，把一个阻值为10Ω的电阻接到该电源上，电源内阻不计，构成闭合回路．以下说法中正确的是（   ）

如图甲所示的电路中，理想变压器原、副线圈匝数比为10：1，电流表、电压表均为理想电表，R是光敏电阻（其阻值随光强增大而减小）．原线圈接入如图乙示的正弦交流电压u，下列说法正确的是（   ）

如图所示，一矩形线圈在匀强磁场中绕OO′轴匀速转动，磁场方向与转轴垂直，磁场的磁感应强度为B．线圈匝数为n，电阻为r，长为l₁ ， 宽为l₂ ， 转动角速度为ω．线圈两端外接阻值为R的电阻和一个理想交流电流表．求：

一个矩形线圈的匝数为N ， 线圈面积为S ， 在磁感强度为B的匀强磁场中以角速度ω绕所在平面内垂直磁感线的轴匀速转动，开始时，线圈平面与磁场平行．对于它产生的交变电动势，下列说法正确的是(　　)

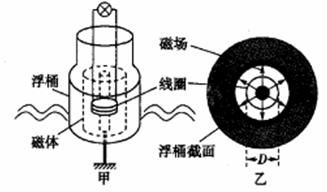

一浮桶式波浪发电灯塔的原理如图甲所示，浮桶内的磁体由支柱固定在暗礁上，内置线圈与阻值R=15Ω的灯泡相连，随波浪相对磁体沿竖直方向上下运动且始终处于磁场中，其运动速度v=0.8πsinπt(m/s)。浮桶下部由内、外两密封圆筒构成(图中阴影部分)，其截面如图乙所示，匝数N=100的圆形线圈所在处辐射磁场的磁感应强度大小恒为B=0.2T线圈的直径D=0.4m，总电阻r=1Ω。取π²=10。则下列说法正确的是（  ）

一个矩形线圈在匀强磁场中转动产生的交流电动势为e=220 sin100 t（V），关于这个交变电流，下列说法中正确的是(   )

如图甲所示，理想变压器的原线圈输入电压如图乙所示的交流电，电路中电阻R=10Ω，M是标有“10V、10W”的电动机，其绕线电阻r=2Ω，电动机正常工作。下列说法正确的是（  ）

如图，匀强磁场中，一单匝矩形金属线框绕与磁感线垂直的转轴匀速转动，线框中产生的交变电动势瞬时值随时间变化的规律为e＝20 sinl00πtV．下列说法正确的是（   ）

如图所示，n匝矩形闭合导线框ABCD处于磁感应强度大小为B的水平匀强磁场中，线框面积为S，电阻不计。线框绕垂直于磁场的轴OO′以角速度ω匀速转动，并与理想变压器原线圈相连，变压器副线圈接入一只额定电压为U的灯泡，灯泡正常发光。从线圈通过中性面开始计时，下列说法正确的是（   ）

如下图甲所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图乙中曲线a、b所示，则下列说法正确的是（   ）

在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则(　　)

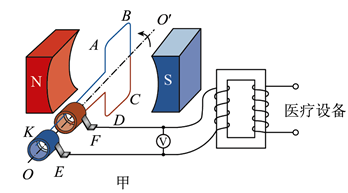

为做好疫情防控供电准备，防控指挥中心为医院设计的备用供电系统输电电路简图如图甲所示，矩形交流发电机匝数为n=50，线圈、导线的电阻均不计，在匀强磁场中以矩形线圈中轴线 为轴匀速转动，穿过线圈的磁通量 随时间t的变化图像如图乙所示， 。并与变压器的原线圈相连，变压器的副线圈接入到医院为医疗设备供电，变压器为理想变压器，假设额定电压为220V的医疗设备恰能正常工作。下列说法正确的有（　　）
