如图所示，有一台交流发电机E.通过理想升压变压器T₁和理想降压变压器T₂向远处用户供电，输电线的总电阻为R.T₁的输入电压和输入功率分别为U₁和P₁ ，它的输出电压和输出功率分别为U₂和P₂；T₂的输入电压和输入功率分别为U₃和P₃ ，它的输出电压和输出功率分别为U₄和P₄ ，设T₁的输入电压U₁一定，当用户消耗的电功率变大时，有( )

A . P₂变大，P₃变大 B . P₁变小，P₂变小 C . U₂变小，U₃变小 D . U₂变小，U₄变大

某变电站用220V的电压输电，导线损失的功率为输送功率的 $\text{[math]}$ ，若要使导线损失的功率降为输送功率的 $\text{[math]}$ ，则输送电压应为多少？

远距离输电都采用高压输电，其优点是（）

A . 可增大输电电流，进而增大输电功率 B . 可加快输电速度，在高压下，电流的速度更快 C . 可减少输电线上的能量损失 D . 可增加输电线上的能量损失

某村在较远的地方建立了一座小型水电站，发电机的输出功率为100 kW，输出电压为500 V，输电导线的总电阻为10 Ω，导线上损耗的电功率为4 kW，该村的用电电压是220 V。

（1）输电电路如图所示，求升压、降压变压器的原、副线圈的匝数比；
（2）如果该村某工厂用电功率为60 kW，则该村还可以装“220 V　40 W”的电灯多少盏？

远距离输电中，当输送的电功率为P，输送电压为U时，输电线上损失的电功率为△P，若输送的电功率增加为4P，而输电线中损失的电功率减为 $\text{[math]}$ ．（输电线电阻不变），那么，输电电压应增为（）

A . 32U B . 16U C . 8U D . 4U

发电机的路端电压为U，经电阻为r的输电线向远处的用户供电，发电机的输出功率为P，则（）

A . 输电线上的电流为 $\text{[math]}$ B . 用户得到的电压为 $\text{[math]}$ C . 输电线上的功率损失为 $\text{[math]}$ D . 输电上的功率损失为 $\text{[math]}$

如图为某小型水电站的电能输送示意图，发电机通过升压变压器T₁和降压变压器T₂向用户供电，已知输电线的总电阻R=10Ω，降压变压器T₂的原、副线圈匝数之比为4:1，副线圈与用电器R₀组成闭合电路.若T₁、T₂均为理想变压器, T₂的副线圈两端电压． $\text{[math]}$ （V），当用电器电阻R₀=llΩ时( )

A . 通过用电器R₀的电流有效值是20A B . 当用电器的电阻R₀减小时，发电机的输出功率减小 C . 发电机中的电流变化频率为100 Hz D . 升压变压器的输入功率为4650W

某村通过水电站发电对用户供电，输电线路如图所示，已知发电机的输出电压为500 V，输出功率为9 kW，用变压比(原、副线圈匝数比)为1∶3的理想变压器升压后向远处送电，输电导线的总电阻为10 Ω.到达用户后再用变压比为72∶11的理想变压器降压后供给用户，求：

（1）输电线上损失的电压和电功率；
（2）用户得到的电压和电功率．

远距离输送一定功率的交流电，若输送电压提高到n倍，则（）

A . 输电线上的电压损失减少到原来的(n-1)/n倍 B . 输电线上的电能损失不变 C . 输电线上的电能损失减少到原来的(n²-1)/n² D . 每根输电线上的电压损失减少到原来的1/n

从发电厂输出的电功率为220kW，输电线的总电阻为0.25Ω．若输送电压为1.1kV，输电线上损失的电功率为 W；保持输送功率不变，要使输电线上损失的电功率不超过100W，输送电压至少为 V．

有一台内阻为1Ω发电机，供给一学校照明用，如图所示，升压比为1：4，降压比为4：1，输电线的总电阻R=4Ω，全校共22个班，每班有“220V,40W”灯6盏，若保证全部电灯正常发光，则：

图片_x0020_2123939445

（1）发电机输出功率多大？
（2）发电机电动势多大？
（3）输电功率是多少？

为了减少因火电站中煤的燃烧对大气的污染而大力发展水电站。三峡水利工程中某水电站发电机组设计为：水以 $\text{[math]}$ 速度流入水轮机后以 $\text{[math]}$ 的速度流出。流出水位比流入水位低10m，水流量为 $\text{[math]}$ 。水轮机效率为75%，发电效率为80%。发电站通过升压变压器、输电线和降压变压器把电能输送给生产和照明组成的用户。发电机的输出电压是500V，升压变压器原副线圈的匝数之比 $\text{[math]}$ ，输电线上功率损失为5%，用户需要电压为220V，则：

（1）画出远距离输电的原理图；
（2）该发电机组的输出功率是多少？
（3）输电线的电阻为多少？
（4）降压变压器的匝数比为多少？
（5）若有60kW分配给生产用电，其余电能用来照明，那么，可装25W的电灯多少盏？

如图所示为远距离输电的原理示意图。发电机输出的功率为P，升压变压器副线圈的电压为U₁ ，输电线上的总电阻为R，变压器为理想变压器。则下列说法正确的是（）

图片_x0020_100007

A . 输电线上的电流强度为 $\text{[math]}$ B . 输电的效率为 $\text{[math]}$ C . 用户得到的电功率为 $\text{[math]}$ D . 降压变压器原线圈的电压为 $\text{[math]}$

如图所示为某实验室研究远距离输电的模拟装置。理想变压器的匝数比 $\text{[math]}$ ，交变电源的电动势 $\text{[math]}$ ，r为输电线的电阻，则（）

图片_x0020_100006

A . 闭合开关后，灯泡两端的电压为50V B . 闭合开关后，通过灯泡电流的频率为10Hz C . 依次闭合开关S₁、S₂、S₃ ，在此过程中灯泡L₁越来越亮 D . 依次闭合开关S₁、S₂、S₃ ，输电线消耗的电功率越来越大

某发电机输电电路的简图如图所示，发电机的矩形线框ABCD处于磁感应强度大小为B= $\text{[math]}$ 的水平匀强磁场中，线框面积为S=0.25m² ，匝数为100匝，电阻不计．线框绕垂直于磁场的轴OO´以角速度ω=l00πrad/s匀速转动，并与升压变压器的原线圈相连，升压变压器原、副线圈的匝数之比1：20 ，降压变压器的副线圈接入若干“220V，100W”的灯泡，两变压器间的输电线总电阻R=20Ω，变压器均为理想变压器．当发电机输出功率为 $\text{[math]}$ 时，灯泡正常发光.

图片_x0020_1168053974

（1）从线框平面与磁感线垂直时开始计时，写出线框中感应电动势随时间变化的关系式.
（2）求降压变压器原、副线圈的匝数之比.

某中学有一台应急备用发电机，发电机线圈内阻为r＝1 Ω，升压变压器匝数比为1∶4，降压变压器的匝数比为4∶1，输电线的总电阻为R＝4 Ω，全校22个教室，每个教室用“220 V，40 W”规格的电灯6盏，要求所有灯都正常发光，输电线路如图所示．求：

图片_x0020_100020

（1）发电机的输出功率；
（2）发电机的电动势；
（3）输电线上损耗的电功率．

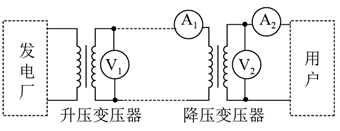

如图所示为远距离输电的原理图，升压变压器的原副线圈匝数比为 $\text{[math]}$ ，降压变压器的原副线圈匝数比为 $\text{[math]}$ ，输电线的电阻为 $\text{[math]}$ ，升压变压器和降压变压器均为理想变压器，发电厂输出的电压恒为 $\text{[math]}$ ，若由于用户的负载变化，使电压表 $\text{[math]}$ 的示数增大了 $\text{[math]}$ ，则下列判断正确的是（　　）

A . 电流表 $\text{[math]}$ 的示数减小了 $\text{[math]}$ B . 输电线损失的功率减小了 $\text{[math]}$ C . 电流表 $\text{[math]}$ 的示数减小了 $\text{[math]}$ D . 输电线损失的功率减小了 $\text{[math]}$

发电机输出功率为40 kW ，输出电压为400 V，用变压比(原、副线圈匝数比)为1：5的变压器升压后向远处供电，输电线的总电阻为5Ω，然后再用降压变压器将电压降为220 V供用户使用，求：

（1）输电线上损失的电功率是多少；
（2）降压变压器原、副线圈的匝数比是多少。

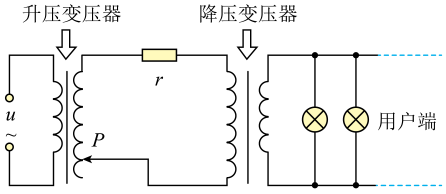

发电站通过升压变压器和降压变压器给某用户端供电，发电机组输出交变电压的有效值恒定，输电线总电阻r保持不变。当用户端用电器增加后（）

A . 若滑片P位置不变，则输电线上损失的功率变大 B . 若滑片P位置不变，则用户端电压升高 C . 若将滑片P上移，则用户端电压可能不变 D . 若将滑片P下移，则输电线上损失的功率可能减小

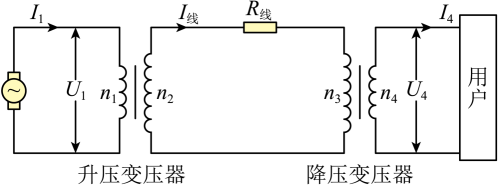

如图所示，某水电站发电机的输出功率P=100kW，发电机的输出电压 $\text{[math]}$ ，经变压器升压后向远处输电，在用户端用降压变压器将电压降为 $\text{[math]}$ 。已知输电电流 $\text{[math]}$ ，两条输电线路总电阻 $\text{[math]}$ ，变压器均视为理想变压器，则（）

A . 用户得到电功率为95kW B . 升压变压器的匝数比 $\text{[math]}$ C . 降压变压器的匝数比 $\text{[math]}$ D . 发电机的输出的电流 $\text{[math]}$
