力臂的画法 知识点题库

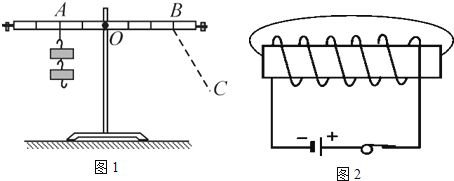

（1）在“探究杠杆的平衡条件”实验中，用弹簧测力计沿BC方向拉杠杆，使杠杆平衡，如图1所示．请画出：①弹簧测力计对杠杆拉力F的示意图；②F的力臂．

（2）如图2所示，开关闭合．①请在图中标出通电螺线管的N、S极；②用箭头标出图中磁感线的方向．

（1）请在图上画出入射光经两个平面镜反射的反射光路。

（2） 在虚线框内完成通电螺线管的电路，要既能改变其磁性强弱，又符合图中标定的N极。

（3）如图丙所示，用螺丝刀撬图钉，O为支点，请画出动力F₁的力臂l₁和阻力F₂的示意图。

如图所示是关于F₁力臂的作图中，正确的是（　　）

如图所示，AC为杠杆，O为支点，在B点处挂一个重物，请画出杠杆在如图所示位置平衡时，受到的最小动力F及其力臂L，并画出重物受到重力的示意图．

图中，O是杠杆的支点，在图中画出动力F₁的力臂．

如图所示为一种能夹着重物起吊的钳子的示意图，其中AOB和COD为构成钳子的两个杠杆，O为转轴，a、b为绳子，请画出吊起重物的钳子AOB部分所受绳子拉力的力臂和重物对钳子压力的力臂，并分别用L₁和L₂表示．

杠杆的支点在O，作出力F的力臂．

按照题目要求作图：在图中，画出杠杆AB在图示位置静止时作用在A端点的最小力F的方向及其力臂L_l ．

如图所示，用起子开启瓶盖，请画出动力F₁的力臂和阻力F₂的示意图。

按题目要求作图

如图所示为手钳剪短铁丝的示意图，AOB可视为一个省力杠杆，请画出动力臂l₁以及作用在B点的阻力F₂。



在如图中，要将一圆柱体重物推上台阶，最小的作用力应是（   ）

按要求完成下列作图题。

根据要求完成下面的作图：



如图所示，重物悬挂在杠杆的左端，在杠杆的另一端施加一个力使杠杆保持平衡，图中为力的力臂，请画出物体受到重力的示意图，并根据力臂画出力的示意图。

如图所示，O点为杠杆的支点，拉力F作用在杠杆B点．请画出拉力F对支点O的力臂l．

如图所示，轻质杠杆在力F₁、F₂作用下处于平衡状态，l₁为F₁的力臂，请在图中画出F₁的示意图及F₂的力臂l₂。

在图中，画出阻力F₂和动力F的力臂l。
