力臂的画法 知识点题库

图中，根据杠杆的平衡条件作出拔钉子时所用的最小力F的示意图和它的动力臂l₁ ．

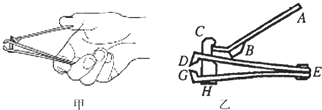

如图甲所示，当用指甲剪剪指甲时，指甲剪可以看成是多个杠杆的组合．乙中画出剪指甲时其中一个杠杆DBE的动力臂L₁和阻力F₂

_​​

 按题目要求作图。
（1）如图甲，画出被投出去的篮球的受力示意图（不计空气阻力和浮力）。
（2）如图乙，杠杆OA在图示位置静止，画出阻力臂l₂及最小动力F₁。
（3）如图丙，标出磁感线方向和条形磁体的N极。

作图能简洁明了地帮助我们理解物理规律，下列作图符合规律且正确的是（　　）

“暴走”是一种快速的徒步运动方式．观察分析人走路情形，可以将人的脚视为一根杠杆，如图所示，行走时人的脚掌前端是支点，人体受到的重力是阻力，小腿肌肉施加的力是动力．已知某人的质量为80kg，g=l0N/kg．

运动方式	散步	快走	慢跑	快跑
消耗能量E/J	315	1165.5	1260	1764

按照题目要求作图，如图，举着哑铃的前臂骨骼可看成杠杆，画出动力F₁的示意图及阻力F₂的力臂L₂ ．

在图中画出作用在“开瓶起子”上动力F₁的力臂和阻力F₂的示意图．

如图所示，是一种健身器械，AOB可视为一个杠杆，O是它的支点．在B端用力向下拉杠杆时，重物被抬起．请画出使杠杆在图示位置静止时最小力F的示意图及其力臂．

如图a所示的钢丝钳，其中A是剪断钢丝处，B为手的用力点，O为转动轴（支点），图b为单侧钳柄及相连部分示意图．请在图b中画出钢丝钳剪钢丝时的动力臂和阻力F₂ ．

如图是静止在水平地面上拉杆箱的示意图，O是轮子的转轴，O′是箱体的重心。以O为支点，画出力F的力臂L和箱体所受重力G的示意图。

杠杆AO在力F₁、F₂的作用下处于静止状态L₂是力F₂的力臂，在图中画出力F_2。

如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力。图中线段AB与力F的作用线在一条直线上，且OA⊥AB。线段表示力F的力臂。（选填“OA”或“AB”）

图甲是自行车手闸，其中AOC部分可视为杠杆，O为支点，刹车线对A点的拉力为阻力F₂ ， 其简化示意图如图乙。请在乙图中画出：

⑴阻力的力臂L₂；

⑵刹车时，作用在杠杆AOC上的最小动力F₁。

如图所示，杠杆OB可绕O点转动，请作出物体A所受重力的示意图和使杠杆在图示位置平衡的最小力F（保留作图痕迹）。

图如中四幅图所描述的现象错误的是（   ）



如图所示，重为 G的均匀木棒竖直悬于 O 点，在其下端施一水平拉力F，让棒缓慢转到图中虚线所示位置。在图中画出虚线所示位置时均匀木棒重力的的示意图及其力臂。



撬棒是生活中常用的劳动工具，如图所示。请画出重物P对撬棒的压力F₂ ， 以及人压撬棒的力F₁的力臂l₁。

某同学锻炼时，双脚并拢，脚尖O触地，脚后跟踮起，手掌支撑在竖直墙壁上，请在题图中作出动力F的力臂l。
