电磁感应 知识点题库

如图所示，闭合开关，先将导体ab水平用力向右移动，导体cd也随之运动起来．下列说法正确的是（　　）

小华同学做了一个如图所示单位装置，闭合开关，用外力是导体棒ab水平向右运动，发现导体棒cd也随之运动起来，则下列判断中正确的是(       )

​

发光二极管只允许电流从二极管的正极流入，负极流出．小明设计了如图所示的装置，使线圈沿水平方向左右移动，此时会看见两只发光二极管 ，该装置发光根据的是 原理．

关于电磁现象，下列说法不正确的是（　　）

阅读以下材料，回答相关问题．

共享单车

骑自行车出行有很多益处，不仅可以节能减排、缓解交通压力，而且骑车时，人需要消耗体能，可以强身健体．一个成年人在水平路面上骑车时所受阻力大约 20N．

近年来，我国多个城市推出了多种新型共享单车，北京市的许多街道旁也随处可见，如图所示．这种单车外观结构简单，单车的质量约25kg，比普通自行车质量要大些．

单车的车锁内集成了嵌入式芯片、GPS 定位模块和 SIM 卡等，便于监控单车的具体位置和状态，其工作原理如图2所示．用户可使用手机下载单车 APP，查看并找到单车的位置，然后用手机扫描车身上的二维码，通过手机网络发送电磁波到云端请求解锁，云端收到请求后识别该车辆并发送解锁指令，单车执行解锁指令自动开锁，用户便可以开始骑行，手机 APP 就显示计时、计价等信息．

此外，此种单车的第一代，当用户在骑行过程中踩动脚踏板，可将机械能转化为电能，为车内蓄电池充电，以满足单车定位和自动开锁等过程中的用电需要．

请回答下列问题：

如图所示的，四个装置分别可用来演示物理现象的描述正确的是（  ）

下列有关磁现象的说法正确的是（    ）

科研人员研制的少儿“发电鞋”如图所示，鞋的内部安装了磁铁和线圈。当少儿走动时，驱动磁性转子转动，线圈中产生电流，使得彩灯闪烁，提高了安全性。发电鞋是利用原理制成的。

科研人员研制的少儿“发电鞋”如图所示。鞋的内部安装了磁铁和线圈。当少儿走动时，会驱动磁性转子转动，线圈中产生电波，使得彩灯闪烁，提高了安全性，下列说法正确的是（   ）

某超市装有内含线圈的安检门，当贴有未消磁“磁性标签”的衣服通过时，就会触发报警，则安检门的工作原理是（   ）

图中能说明电动机工作原理的是（   ）

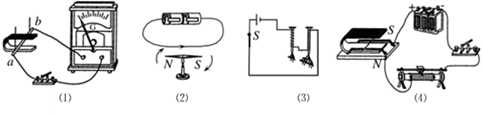

如图所示四个图的装置可以用来演示物理现象，下列表述正确的是（   ）

如图所示甲乙两图是演示电与磁物理规律的两个实验装置，其中能反映制造发电机原理的是图；制造电动机原理的是图。

我国的新型航母将采用自行研制的电磁弹射器。小明猜想它的工作原理如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力。小明的猜想与下列实验原理相同的是（   ）

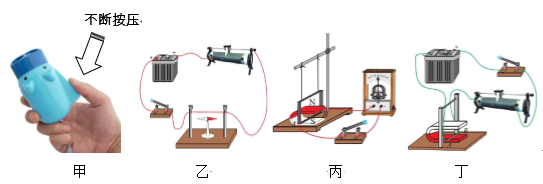

有一种手压式自发电手电筒，当电池没电时，通过不断按压手柄就能产生电流，使LED 灯正常发光，如图（甲）图所示；在图中，乙、丙、丁是有关电和磁的三个常见实验原理图，能够反映自发电手电筒发电原理的是图。

如图所示是教师演示用的磁电式电流计的内部结构示意图。线圈与接线柱相连，电流为零时，指针位于表盘正中间位置；当通电时，线圈带动指针向右偏转。对此，下列说法中正确的是（   ）

阅读材料，回答问题．

飞轮电池

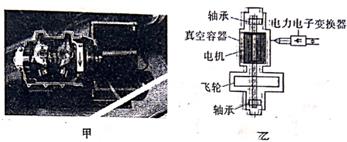

如题图甲所示为一种新概念电池——飞轮电池，飞轮电池用物理方法实现储能，它包括三个核心部分：飞轮、电机和电力电子变换器，其结构简图如图乙所示。

充电时，从外部输入电能驱动电机带动飞轮高速旋转；放电时，飞轮带动电机旋转，再通过电力电子变换器，对外输出电能．飞轮的理论转速可达2000r/min，为减少先放电过程中摩擦损耗，电机和飞轮都使用磁轴承，使其悬浮在磁场中，并且将飞轮和电机放正在真空容器中。

2011年9月，我国某公司自主生产出储能为20kW·h的初级飞轮电池，能量密度200W·h/kg，预计使用寿命20年；而常规铅蓄电池，使用寿命约3年，能量密度是40W·hVkg。(电池的能量密度是指电池储存的电能与电池的质量之比)。

如图所示，一般大型超市出口处都装有报警器，一般是由防盗天线，检测门，检测器构成。使用时只要在商品上贴上具有磁性的软标签，即可达到保护商品的目的。正常购买时，营业员在结帐后，会将具有磁性的软标签消磁，如果商品的软标签未经消磁，当经过检测通道后，检测天线便检测到商品上的标签信号，从而转化为电信号，发出报警声，及时提醒保安人员，从而达到防盗目的。根据上述信息可以判断报警器的原理与下列哪个实验相同(    )

如图所示是一款“运动手环”，其主要部分是一段密闭的空心塑料管，管内有一小块磁铁，管外缠绕着线圈。戴着这种手环走路时，磁铁在管内反复运动，线圈中便会产生电流，液晶屏就会显示运动的步数。所示的实验装置中，能反映其工作原理的是（   ）

如图所示的电路。闭合开关后使导体AB在磁场中向左运动，发现灵敏电流计的指针向右偏转，要使灵敏电流计的指针向左偏转，请写出两种操作方法 、 ，此过程中的能量转化关系是 。
