轮轴及其他常见简单机械 知识点题库

如下图所示的四种机械装置中，不能省力的装置是（　　）

（1）如图 a所示：玩具“不倒翁”被扳倒后会自动立起来。请在图中画出此“不倒翁”所受的重力示意图。(其中“· ”O为不倒翁的重心)
（2）在图 b中画出使用滑轮组提起物体时最省力的绕绳方法。

（3）如图所示是右侧带书柜的办公桌， 我们可以把它抽象成一个“杠杆”。现在要用一个最小的力将这张办公桌的一端稍抬离地面。请画出这个力F和这个力的力臂L，并用“O”标明这个“杠杆”的支点。

利用如图所示的斜面移动物体可以（选填“省力”或“省距离”）．如果斜面长1m，高0.2m，现用平行于斜面的拉力，将重为10N的物体从斜面底端匀速拉上斜面顶端．若不计物体与斜面间的摩擦力，则拉力大小为；若实际拉力大小为2.6N，则物体受的摩擦力大小为．

在图中，s=60cm，与之对应的h=30cm．现用弹簧测力计进行两次操作：

（i）沿竖直方向匀速提升小车；

（ii）沿斜面方向匀速拉动小车，记录数据如下表

操作 数值	测力计示数（N）	移动距离（cm）
竖直提升	10	30
沿斜面拉动	5.2	60

分析数据有如下一些发现．其中，具有较高水平的发现是（   ）

下列简单机械中，能够用20N的力提起50N的物体的是（   ）

关于斜面，下列说法中正确的是（   ）

斜面：斜面也是一种简单机械，是否省力？

答：．

机械的基本元素是、、等．

往车上装重物时，常常用长木板搭个斜面，把重物沿斜面推上去，如图所示，工人用3m长的斜面，把120kg的重物提高1m，假设斜面很光滑，则需要施加的推力为，若实际用力为500N，斜面的机械效率为，重物受到的摩擦力为．（g取10N/kg）．

如图是使用简单机械匀速提升同一物体的四种方式（不计机械重和摩擦），其中所需动力最小的是（   ）

盘山公路可模拟为简单机械中的，与直线上山的公路相比，盘山公路的特点是．

如图是某风景区的一段盘山公路，之所以要把上山的公路修成这般模样，是因为盘山公路相当于简单机械中的，使用它可以省但不省．

如图所示，斜面高为h=1m，长为L=3m，若不计摩擦，工人需用的力可将重为600N的箱子推到车上．使用斜面（能或不能）省功．

对生活中的有关物理现象，其说法正确的是

下列关于简单机械的理解，错误的是（   ）

泸州作为中国历史文化名城和全国旅游城市，有着许多让人印象深刻的文化旅游资源。下列对各景点的描述正确的有（   ）

下列简单机械，在使用中可以省距离的是(    )

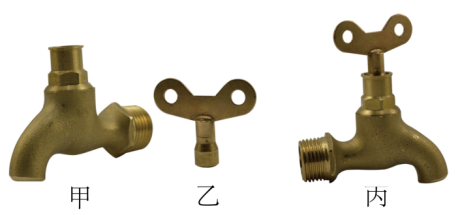

生活中的许多现象都与我们所学的物理知识有关，小华发现，如图甲所示的水龙头很难徒手拧开，但将如图乙所示的钥匙，安装并旋转后（如图丙所示），水龙头就能正常出水，则此钥匙相当于一个（选填“斜面”、“滑轮”或“轮轴”），属于（选填“省力”或“费力”）机械。

如图所示，现在很多地方设有轮椅专用通道，为残疾人通行提供方便。它实际上就是简单机械中的 （选填“杠杆”、“滑轮”或“斜面”）；属于 （选填“省力”、“费力”或“省功”）机械。

变速自行车的奥秘

变速自行车的变速系统是通过改变链条和不同的前、后大小的齿轮盘的配合来改变车速快慢的。

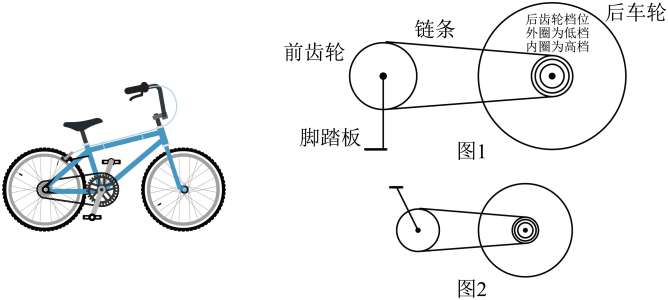

如图1所示是变速自行车的驱动结构，它与普通自行车的区别在于，它的后齿轮由多个半径不同的齿轮共同组成（普通自行车的后齿轮只有一个）。选择低挡位时，链条调整到半径较大的齿轮上，选择高挡位时，链条调整到半径较小的齿轮上。

自行车的前齿轮和脚踏板构成一个轮轴型的省力杠杆结构，后齿轮和后车轮构成另一个轮轴型的费力杠杆结构。骑自行车时，人踩脚踏板一圈，前齿轮跟着转动一圈，带动链条转动的长度为前齿轮的周长。同时，链条带动后齿轮转动，由于后齿轮的半径小于前齿轮，为了保证链条转动的长度相同，后齿轮必须转过的图数大于前齿轮。后齿轮的半径越小，它转过的圈数就越多。后齿轮同时带动后车轮转动，它们转动的圈数保持一致。因此，后齿轮越小，脚踩一圈，后车轮转动的圈数越多，即自行车前进的距离越长。

在爬坡时，自行车受到的阻力较大，因此需要把后齿轮的半径（动力臂）调整得大一些，以达到相对省力的效果。在下坡时，自行车受到的阻力较小，此时为了让自行车更快前进，可以将后齿轮的半径调小。

依据文中内容，请回答下列问题：
