如图所示的两个电路，下列关于流过电阻R₁、R₂电流方向的判断中正确的是（）

A . 由以到b，由c到d B . 由a到b，由d到c C . 由b到a，由c到d D . 由b到a，由d到c

用指针式多用电表的电阻挡检测一个红色发光二极管，下列说法不正确的是（）

A . 采用R×1k挡，黑表笔接发光二极管的长脚，红表笔接短脚，可以测二极管的正向电阻 B . 采用R×10k挡，红表笔接发光二极管的长脚，黑表笔接短脚，可以测二极管的反向电阻 C . 用多用电表测量发光二极管的正向电阻，看到微微的发光现象，说明二极管正常 D . 用R×10k挡测得发光二极管的正向阻值为30k,说明发光二极管可以直接接在3V电源的正负极上

如图所示是小明在电子控制技术实践课上设计搭建的实物连线电路图，经试验，发现该电路能实现“光控路灯”的功能。请根据描述，完成问题。

（1）下列关于实物连线图的说法正确的是（）

A . 电路图中三极管为NPN型，发光二极管接在集电极上 B . 电路图中三极管为NPN型，发光二极管接在发射极上 C . 电路图中三极管为PNP型，发光二极管接在发射极上 D . 电路图中三极管为PNP型，发光二极管接在集电极上
（2）经测量三极管的Ube=-0.7V，Uce=-0.3V。下列关于三极管的工作状态判断中，正确的是（）

A . 饱和状态 B . 放大状态 C . 截止状态 D . 条件不足，无法判断

如图所示电路，三极管1、V4、V5都处于放大状态，三极管V4与V5管子极性相反，参数相同，调Rp使A点电位为0V。下列分析中不正确的是（）

A . 要使V6发光，需将Rp阻值调大 B . Rp阻值调小，C点电位降低 C . C点电位降低，B点电位也降低，而且降低的数值相同 D . R3阻值增大后，V7有可能亮

硅二极管的正极电势是-10V，负极电势是-9.3V，则该二极管处于（）

A . 正偏 B . 零偏 C . 反偏 D . 断路

下列关于晶体二极管的说法中正确的是（）

A . 二极管是由两个半导体PN结、两个电极引线和管壳组成的 B . 用多用电表欧姆挡检测二极管时，把红表笔接二极管负极，黑表笔接二极管正极所测电阻较小，则二极管一定是好的 C . 普通二极管、发光二极管和光敏二极管在电路中的符号和作用都相同 D . 二极管的单向导电性是指正向导通时电阻较小，反向截止时电阻较大

小明同学用指针式多用电表检测二极管好坏，他把欧姆挡选择在R×10挡，接着将红表笔与二极管（未经处理）长脚相连，黑表笔与二极管短脚相连，检测后发现阻值很大。关于上述情况，以下说法中错误的是（）

A . 多用电表应当置于R×100或R×1k挡 B . 阻值很大，说明选用的挡位不对，应选择更小的R×1挡来测量 C . 更换挡位后，要进行调零后再继续检测 D . 多用电表测得二极管正、反向电阻均无穷大，说明二极管内部已开路

如图所示，灯泡的额定电压为25V，S₁与S₂为按钮开关。下列关于该电路调试时的实验现象正确的是（）

A . 按下S₁ ，绿色发光二极管与灯泡正常工作 B . 电源接通时，红色与绿色发光二极管和灯泡全正常工作 C . 同时按下S₁与S₂ ，红色与绿色发光二极管和灯泡全正常工作 D . 按下S₂ ，红色发光二极管正常工作，其他的不能正常工作

如图所示为用指针式多用电表测量二极管的示意图，此时多用电表置于欧姆挡。关于测量时的现象与二极管特性，以下说法中正确的是（）

A . 此时测量的是二极管的正向电阻 B . “色环标志”处为二极管的正极 C . 二极管处于导通状态时PN结正偏 D . 当黑表笔接二极管负极，红表笔接正吸，所测阻值较小，则可判定二极管是好的

如图所示是一个由外界光照控制电动机转动的电路图。经测量此时三极管V_T的U_be=0.7V，U_ce=0.3V。下列说法中错误的是（）

A . 三极管V_T处于饱和状态，电动机转动 B . 二极管V_D主要用于保护三极管V_T C . R₂调小一点，更容易触发电动机M转动 D . 三极管V_T是NPN硅材料三极管

以下判断二极管正负极的方法，错误的是（）

A . 二极管管壳上有色点的一端为负极 B . 二极管管壳上有色环的一端为正极 C . 发光二极管引脚长的为正极 D . 发光二极管管壳内金属片大的一端为负极

【加试题】如图a所示是声光控开关实验电路原理图，电路中发光二极管V₃在光线较弱且有声音时才能发光。MIC（传声器）C₁、V₁、R₂、R₃、R₄组成声音信号采集与放大电路，R，R，组成光线信号的采集电路，V₂、R₆、C₂组成灯光延时电路。集成电路CC4O11为四2输入与非门（引脚见图b），用于控制和输出逻辑电平。请完成以下任务：

图a声光控开关实验电路原理图

图b CC40I1引脚图

（1）集成电路CC4O11中与非门的2个输入端A（1脚）和B（2脚）与输出端Y（3脚）的逻辑关系是；
（2）当光线由强变弱时，光敏电阻R₁的阻值（在①增大；②减小；③不变中选择一项，将序号填写在横线处）；
（3）图a中，当CC4011的4脚输出高电平时，二极管V₂导通，由于V₂导通时电阻值较小，电容C₂很快被充电到高电平，此时发光二极管V₃（在①发光；②不发光中选择一项，将序号填写在横线处）；
（4）小亮同学完成实验后，准备将该实验电路应用于楼道灯的控制。楼道灯由220V交流电源供电，采用直流电磁继电器的触点作为楼道灯的开关，用三极管控制继电器触点的闭合与断开。请你根据上述要求在虚线框中帮助小亮画全电路。

下列说法不正确的是（）

A . 焊接过程中，焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件，不要直接把焊锡丝送到烙铁头上。 B . 用指针式多用电表测功能正常的光敏电阻，光照越弱，多用电表指针偏角越小。 C . 要判断二极管的极性，可以将多用电表拨到欧姆档测电阻值，根据所测得电阻阻值大小来判断，但一般不用X1档。 D . 用数字式多用电表200Ω档测电阻时，数字显示“100”则被测电阻阻值超过了200Ω。

如图所示是小明设计的泥土湿度报警电路。把两根铜导线作为探头插入花盆的泥土中，把两探头插人花盆的泥土中，当泥土潮湿时，两探头间的电阻值较小；泥土干燥时，两探头间的电阻值较大。泥土非常潮湿和非常干燥时，V2和V4中只有一个发光。小明使用的晶体管均为硅管，蜂鸣器工作电压为3-5V。根据描述和电路图完成下面两题。

（1）当发光二极管V4刚好发光的时候，以下说法中正确的是（）

A . 三极管V1压降Uce约为0.3V B . 三极管V1基极电压约为0.7V C . 三极管V3集电极电压约为5.7V D . 三极管V3基极电压约为4.3V
（2）根据电路图，以下说法错误的是（）

A . 泥土非常潮湿时，V2发光、V4不发光 B . 发光二极管V2、V4有可能同时发光 C . 泥土逐渐变干，蜂鸣器开始报警时，V3处于饱和导通状态 D . 当V2、V4都发光时，V1工作在放大状态

如图所示的电路中，二极管均为硅管。下列关于电位分析正确的是（）

A . M点电位约为0.7V，N点电位约为1.5V B . M点电位约为1.5V，N点电位约为0.7V C . 图b中V2反接，N点电位会增大 D . 图a中V1反接，M点电位基本不变

下列电路中，如图所示V1，V2为半导体硅二极管，小灯泡HL发光所需电压为2V，则下列四个选项中肯定不能发光的是（）

A .

B .

C .

D .

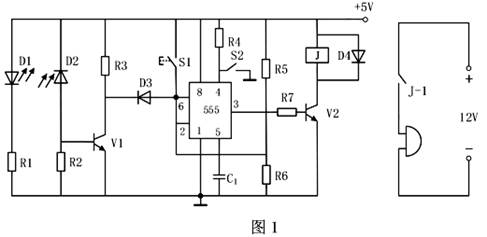

如图1所示为小明设计的报警电路，物体放在D1和D2之间，当物体被拿走时，D1发出的光照射到D2上，蜂鸣器开始报警，将物体放回去，蜂鸣器依然报警（开关S1按下时闭合，松开后断开）。555的功能表如图2所示，根据电路图及其描述，完成下列任务。

（1）图中二极管接法错误的是（在“A .D1；B .D2；C .D3；D .D4”中选择合适的选项，将序号填入横线处）；
（2）下列继电器选择合理的是（选择合适的选项，将序号填入横线处）；

A . B . C . D .
（3）为了实现电路功能，R5、R6 阻值选择合理的是（在“A .R5=20KΩ，R6=20KΩ；B .R5=20KΩ，R6=5KΩ；C .R5=5KΩ，R6=20KΩ”中选择合适的选项，将序号填入横线处）；
（4）小明搭建电路后进行调试，发现蜂鸣器始终不能报警不可能的原因是（在“A .S1 短路；B .S2 短路；C .R6 虚焊；D .R7 阻值太大”中选择合适的选项，将序号填入横线处）；
（5）在调试时发现继电器的常开触点已损坏，小明决定利用继电器的常闭触点对电路进行改进。请你帮助小明选择合适的三极管（NPN 型或 PNP 型），采用共发射极接法，在虚线框内补全电路，要求保持电路原有的功能不变。

如图所示的电路，按下S后，V4亮。其中二极管、三极管都属于硅材料型。其中V1和V3的饱和压降都约为0.02V。下列分析中，正确的是（）

A . V1饱和时，b点的电位约为0.02V B . V4发光时，增大R5，c点电位明显下降 C . 若a点电位是4.5V时，c点电位约为5V D . 测得b点电位是1.6V时，R3阻值逐渐变大，V1会进入饱和状态

如图所示的电路，已知V为硅二极管，以下关于电路电压分析中正确的是（）

A . U1为3V，U2为3V B . U1为6V，U2为0V C . U1为3V，U2为0.7V D . U1为5.3V，U2为0.7V

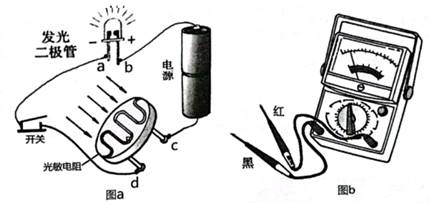

如图所示是用指针式多用电表(图b)探究光控电路(图a)特性的实验图，下列检测操作不合理的是（）

A . 断开开关，选择×1k档，红表笔接c、黑表笔接d可测得光敏电阻在不同光照下阻值 B . 断开开关，选择×1k档，红表笔接b、黑表笔接a可测得发光二极管正向阻值 C . 闭合开关，选择直流电压档，红表笔接d、黑表笔接c可测得光敏电阻在不同光照下电压变化 D . 闭合开关，光照时，选择直流电压档，红表笔接b、黑表笔接a可测得发光二极管压降
