二极管知识点题库

如图a所示为声光控开关实验电路原理图，电路中发光二极管V3在光线较强时才能发光。集成电路CC4011为四2输入与非门（引脚见图b），用于控制和输出逻辑电平。请完成以下任务：

（1）结合声光控开关实验电路，在其中的集成电路CC4011中的1脚输入低电平，2脚输入高电平，则4号脚输出为电平（在①高；②低中选择相应的选项，将序号填写在横线处）。
（2）某一时刻，图a中的三极管V1处于截止状态，为了使其导通，请问电位器R3的触点应该向方（在①上；②下中选择相应的选项，将序号填写在横线处）滑动。
（3）某一时刻，测得三极管V1各电极对地电位是：VB=4.7V,VC=4.3V，VE=4V，则该三极管的工作状态是（在①截止状态；②饱和状态；③放大状态中选择相应的选项，将序号填写在横线处）。
（4）图a中，5号脚输入低电平，6号脚输入高电平，请问此时发光二极管V3（在①发光；②不发光中选择相应的选项，将序号填写在横线处）。
（5）为了保证该电路中发光二极管V3在光线较强时才能发光，则应选用（在①正；②负中选择相应的选项，将序号填写在横线处）温度系数的光敏电阻。

下列关于半导体二极管说法正确的是（）

A . 二极管具有单向导电性，电流由阴极流向阳极 B . 一个发光二极管正极电位为5V，负极电位为4V，则该二极管可以正常发光 C . 靠近色环的一端的电极是正极 D . 光敏二极管工作时需反接

如图所示是光线强度指示器原理图，当光线强时，光敏电阻R₁电阻变小，3只发光二极管均亮。关于该电路。下列说法不正确的是（）

A . 如果光线很暗，则V₁截止，LED₁、LED₂、LED₃均处于熄灭状态 B . 随着光线逐渐变亮，LED₁先点亮，LED₂、LED₃逐个依次点亮 C . 当只有LED₁亮时，三极管V₁处于饱和状态 D . 当LED₁、LED₂、LED₃均亮，三极管V₁集电极与发射极的压降很小

如图所示是小民设计的光控路灯电路图。下列说法正确的是（）

A . 电路中用到的元器件有三极管、二极管电容和电位器等 B . 白天光照强，测得三极管的e、b、c端电压分别为0V、0.2V、3V C . 若将光敏电阻换成负特性湿敏电阻，可实现下雨时二极管发光提醒 D . 若要实现光控路灯节约能源的目的，需要将电阻器和光敏电阻的位置对调

如图所示是小明设计的水箱水位自动控制电路，S、Q、D是水位探头，M是给水箱注水的水泵。下列有关该电路分析正确的是（）

A . 水位介于S、Q之间，水泵处于运行状态 B . 水泵运行时，发光二极管D₁灭 C . 水位到达S后，V_T1处于截止状态 D . 若元件D₂连焊，会出现水泵始终无法运行

【加试题】如图所示用模拟多用电表检测二极管。下列关于检测的说法不正确的是（）

A . 应将多用电表的挡位打到电阻挡的R×100或R×1k挡位 B . 用电阻挡测二极管的正反向电阻，测得一个电阻值很大一个电阻值很小，说明二极管是好的 C . 如果二极管是正常的，测得电阻值大，说明黑表笔接的是二极管的正极 D . 如果二极管是正常的，多用电表的指针偏向右端，说明测的是二极管的正向电阻

如图所示的电路中，三极管V1和V2始终处于放大状态，且放大倍数相同，R1阻值大于R3，下列说法正确的是（）

A . V1的集电极电流小于V2的集电极电流 B . V1集电极和发射极之间的电压小于V2集电极和发射极之间的电压 C . b点电位高于c点 D . 增大R2阻值后，c点电位升高，d点电位降低

用多用电表欧姆挡“×100”三只晶体二极管，其结果依次如图①、②、③所示。由图可知，图________中的二极管是好的，该二极管的正极是________端（）

A . ③；a B . ①；b C . ②；b D . ②；a

如图所示是小明同学设计的电路示意图。合上开关K后，下列分析中不正确的是( )

A . 按下Ｓ₁后松开，发光二极管不发光 B . 按下S₂后松开，发光二极管不发光 C . 按下Ｓ₂后，发光二极管仍发光，可能是R₃过大 D . 若R₅断路，按下S后松开，发光二极管不发光

【加试题】小明用多用电表判断电子元器件的好坏，下列测试结果表明电子元器件坏的是（）

A . 测电阻

B . 测二极管

C . 测发光二极管

D . 测PNP三极管

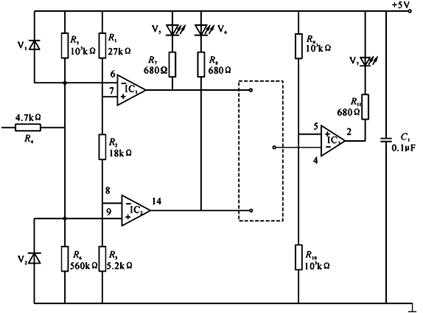

逻辑测试笔是检测数字电路中各关键点逻辑状态的一种必备的常用工具，数字电路中的逻辑状态一般分为高电平“1”、低电平“0”、高阻态(即悬空状态)、脉冲(即不停地产生高、低变化)4个状态。如图所示是一个主要由LM324组成的逻辑测试器，其中IC是电压比较器。要求当被测信号为低电平时，绿色发光二极管发光，显示逻辑“0”；当被测信号为高电平时，红色发光二极管发光，显示逻辑“1”；当被测信号为高阻态(即悬空状态)时，黄色发光二极管发光。请完成以下任务。

（1）当输入信号为脉冲状态时(即不停地产生高、低变化)，此时产生的现象是(在A .红灯和绿灯都不亮；B .红灯和绿灯交替闪烁；C .黄灯亮中选择合适的选项，将序号填入横线处)；
（2）在实际操作中发现V3和V4损坏，请在图中添加合适的门电路；
（3）图中发光二极管V5、V6、V7分别是(在A .红灯、绿灯、黄灯；B .绿灯、红灯、黄灯；C .红灯、黄灯、绿灯；D .黄灯、红灯、绿灯中选择合适的选项，将序号填入横线处)；

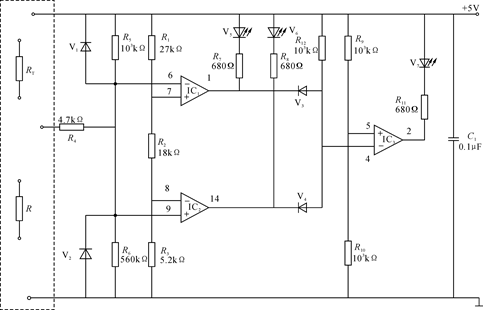

（4）小明同学想将此电路，改装成一个温度报警器，现有热敏电阻RT(负温度系数电阻)及阻值合适的电阻一个。要求温度超过38℃，V6亮；低于20℃，V5亮。20℃－38℃时V7亮。请在虚线框中帮助小明同学补全电路。

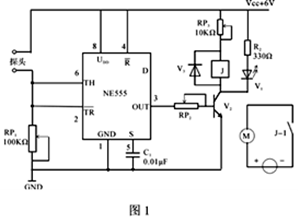

小明设计如图1所示的土壤湿度控制与报警电路，当检测到土壤的湿度值低于设定下限时，V1亮，水泵M启动进行灌水；当检测到土壤的湿度值高于设定的上限时，V1灭，水泵 M停止灌水。根据电路图与功能要求完成下列任务：

（1）若土壤湿度增大探头两端的阻值是（在①增大；②减少；③保持不变中选择合适的选项，将序号填写在横线处）；
（2）二极管V3主要起保护（在①三极管V2；②继电器J；③NE555 集成电路中选择合适的选项，将序号填写在横线处）；
（3）当555集成电路的3脚输出高电平时，继电器J不工作且V1不亮，下列调节措施最合理的是（在①减少RP3的阻值；②增大RP3的阻值；③减少RP2的阻值；④增大RP2的阻值中选择合适的选项，将序号填写在横线处）；

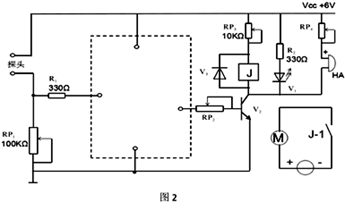

（4）小明想改变电路的功能，如图2所示，实现当探头检测到的湿度值接近设定的下限时，V1亮，当检测值低于设定下限值时继电器开始工作，如果检测到的湿度值继续降低（即没有顺利进行灌水）则蜂鸣器HA发出报警声。现提供NE555集成电路一个、与非门集成块一个、PNP型三极管一个、可变电阻若干，请选择合适的电子元器件在图2的虚线框内补全电路以实现上述功能。（若选择与非门，连线时只需画出逻辑电路符号）
（5）修改后的电路从继电器J开始工作到蜂鸣器HA发出报警声的过程中，V2集电极C和发射级E之间的电压（在①降低；②增大；③保持不变中选择合适的选项，将序号填写在横线处）。

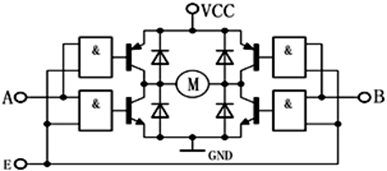

“H”桥是一个典型的直流电机控制电路，因它的电路形状酷似字母H，故得名“H桥”，4个三极管组成“H”的2条垂直腿，而电机就是“H”中的横杠。如图所示为由“H桥”和四个与门构成的电路。其中M是直流电机，ABE为信号输入端子，针对此电路，以下说法正确的是（）

A . 把电路中的PNP换成NPN，同时把NPN换成PNP，不影响电路的功能 B . 存在某种A和B的电平组合，使输入端E可以用来控制电机的正反转 C . 当E输入高电平时，若此时A输入高电平且B输入低电平，电机正转，那么反之A输入低电平且B输入高电平，则电机反转 D . 电路中的二极管作用是在通断电瞬间保护电机线圈

如图所示是某同学设计的光控电路图，针对该电路以下关于发光二极管状态的说法中，正确的是（）

A . 发光二极管白天一定不亮晚上一定亮 B . 发光二极管白天一定亮晚上一定不亮 C . 发光二极管晚上肯定亮 D . 发光二极管白天肯定不亮

如图所示是直流电机过流保护电路。当流过电机M的电流超过允许值时自动断开负载电源。根据电路图及描述完成以下小题。

该555芯片特性
2脚	6脚	3脚
<1/3Vcc	任意	高电平
>1/3Vcc	>2/3Vcc	低电平
>1/3Vcc	<2/3Vcc	保持

（1）三极管V1的输出特性曲线如图所示，纵坐标为集电极电流ic，横坐标为集电极和发射极之间的电压U_CE。M正常工作时，以下说法中正确的是（）

A . 该三极管工作在A区 B . 该三极管工作在B区 C . 该三极管工作在C区 D . 该三极管的工作状态无法判断
（2）下列关于该电路说法不正确的是（）

A . 二极管V2的主要作用是保护三极管V1 B . 直流电机M始终无法启动，可能是R3的阻值偏大 C . 当流过电机M的电流超过允许值时，三极管V1的集电结处于正偏状态 D . 要增大流过M的电流允许值，可调小Rp1的阻值
